Laserlijnen automatisch uitzetten

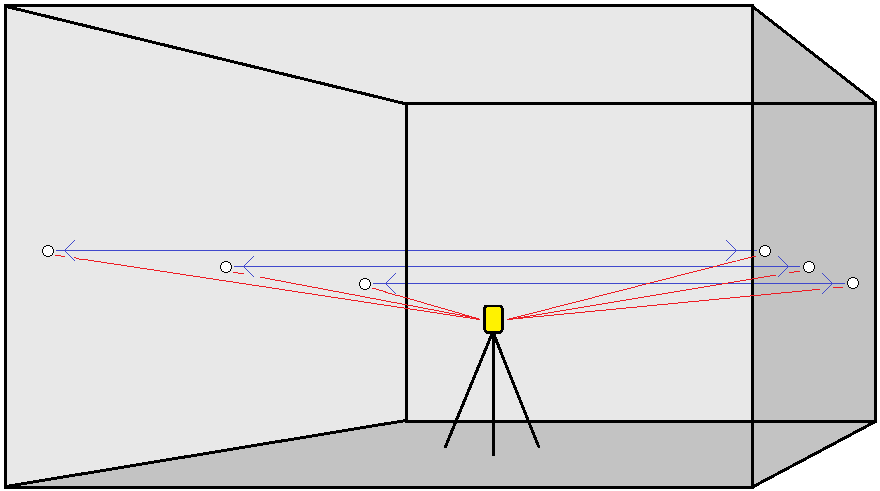

Automatisch laserlijnpunten op het mijnvlak uitzetten met behulp van een ontwerpbestand, of door nieuwe laserlijn posities op de hellinglijn te berekenen.

  1. De laserlijnen aanmaken:

    • Op de kaart selecteert u de lijn(en) en daarna tikt u op Auto uitzetten / Laserlijnen.

      Wanneer u laserlijnen op de kaart selecteert door er een kader omheen te slepen, worden de laserlijn definities nu weergegeven in de volgorde waarin ze in het bestand zijn gedefinieerd. Wanneer u ze selecteert door ze afzonderlijk op de kaart aan te tikken, worden de laserlijn definities weergegeven in de volgorde waarin u ze op de kaart hebt geselecteerd.

    • Op tikken, Auto uitzetten / Laserlijnen selecteren en de punten selecteren:
      1. Zet de Selectiemethode op Voorvoegsel of Achtervoegsel, zodat die overeenkomt met de naamconventie van de punten in uw job.

      2. Geef het Voorvoegsel/Achtervoegsel linker punten en het Voorvoegsel/Achtervoegsel rechter punten in. Druk op Vlgnd.

        Alle bij elkaar horende paren in de job met het juiste voor-/achtervoegsel worden weergegeven.

        Er moeten bij elkaar horende puntenparen worden gedefinieerd door middel van hun puntnaam. Een punt moet een voor- of achtervoegsel hebben om het als het linker of rechter uiteinde van de lijn te definiëren. De rest van de puntnaam moet bij elk puntenpaar identiek zijn, anders wordt er geen geldig paar gevonden. Als het voorvoegsel voor linker punten bijvoorbeeld L en voor rechter punten R is, dan worden de volgende punten geïdentificeerd als geldige paren: L1–R1, L15–R15, L101–R101, enz.

      3. Punten die u niet hoeft uit te zetten, kunt u indien nodig selecteren en verwijderen.
      4. Druk op Vlgnd.

    Om de richting van de lijn om te keren, tikt u op Omw..

  2. Voer waarden in voor de Punt details en Instellingen, of accepteer de standaard waarden. Druk op Vlgnd.

  3. Druk op Vlgnd.

    De Mijnen software zet alle punten aan de linkerkant uit, te beginnen met de eerste lijn en eindigend met de laatste. Daarna worden alle punten aan de rechterkant uitgezet, te beginnen met de laatste lijn en eindigend met de eerste.

    Als het instrument niet in de juiste richting gericht is, kunt u gedurende de Startvertraging tijd het instrument handmatig in de juiste richting richten.

    Het instrument draait naar het ontwerp punt, meet een positie en controleert die positie vervolgens aan de hand van de ingestelde toleranties. Als het buiten de toleranties is, draait het instrument naar een nieuwe positie en herhaalt dit proces totdat een positie binnen de tolerantie is gevonden, of het maximum aantal iteraties is bereikt.

    De software gebruikt de vorige positie om het aantal iteraties dat nodig is om het volgende punt te vinden te beperken. Als er echter geen positie binnen de tolerantie is gevonden, gebruikt de software de ontwerppositie van de vorige positie om het aantal iteraties dat nodig is om het volgende punt te vinden te beperken.

    • Wanneer een positie binnen tolerantie wordt gevonden, klinkt de gebeurtenis Punt markeren en:

      • Als het instrument een zoeklicht heeft, gaan de laser aanwijzer en het zoeklicht knipperen gedurende de tijd gedefinieerd in het veld Markeerpauze.
      • Als het instrument een Trimble SX12 scanner total station is, wisselt het instrument naar de STD modus, de laser aanwijzer stopt met knipperen en beweegt zich naar de EDM locatie.De laser aanwijzer gaat continu branden terwijl de doelverlichting (TIL) knippert gedurende de tijd gedefinieerd in het veld Markeerpauze.Wanneer het punt is opgeslagen, keert het instrument automatisch terug naar de TRK modus en gaat de laser aanwijzer weer knipperen.

      Aan het einde van de Markeerpauze gaat het instrument door met het auto uitzetten van het volgende punt. Tik op Pauze om het auto uitzetten tijdelijk te onderbreken.Gebruik de softkeys Vorig en Vlgnd om naar het vorige of vorige punt te gaan.

    • Terwijl de software itereert om een punt binnen de tolerantie van het doel te vinden, tikt u op Pauzeren om het iteratieproces tijdelijk te stoppen. De software schakelt het instrument in de volgmodus en toont de uitzetdelta's, die de richting aangeven waarin het instrument EDM moet gaan om het doel te bereiken. Een rode waarde geeft aan dat de delta's buiten de tolerantie vallen. Gebruik de pijltoetsen op de bedieningseenheid of de pijltoetsen op het videoscherm om de EDM van het instrument dichter bij het doel te brengen. Zodra de deltawaarden zwart worden weergegeven, tikt u op Opsl. om de record op te slaan, de automatische uitzetreeks opnieuw te starten en naar de volgende markeerstap te gaan.

    • Als er geen punt binnen tolerantie kon worden gevonden, wordt het punt overgeslagen.

  4. Als het proces voltooid is, toont het Resultaten scherm het aantal uitgezette punten en overgeslagen punten.
