Soluções de arco

Você pode calcular um arco quando duas partes do arco são conhecidos.

1. No grupo Valores do arco, use os dois campos Método para definir o tipo de entrada para os valores de arco disponíveis.

   A primeira parte conhecida do arco é definida por um dos seguintes itens:

   • Raio – o raio do arco.
   • Delta – delta ou ângulo de deflexão.
   • Arco grau – ângulo de deflexão (delta) que resulta em um comprimento de arco de 100 unidades.
   • Corda grau – ângulo de deflexão (delta) que resulta em um comprimento de corda de 100 unidades.

   A segunda parte conhecida do arco é definida por um dos seguintes itens:

   • Delta – delta ou ângulo de deflexão.
   • Comprimento – comprimento do arco.
   • Corda – comprimento da corda.
   • Tangente – distância do PC ou PT ao PI.
   • Externa – a distância mais curta entre o Ponto de Interseção (PI) e o arco.
   • Ordenada média – distância entre o arco e a corda no ponto central do arco.

2. Pressione Calc.

   São exibidos os resultados para o arco horizontal e uma representação gráfica do arco. Dados inseridos serão exibidos em preto e dados computados serão exibidos em vermelho.

Result

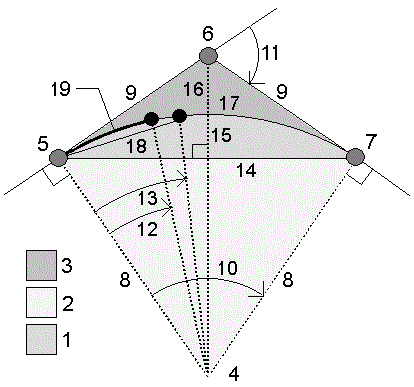

Os seguintes valores são calculados para um arco:

Item	Valor	Definição
1	Área do segmento	A área entre o arco e a corda.
2	Área do setor	A área entre o arco e os dois raios das bordas.
3	Área de filete	A área entre o arco e as tangentes.
4	Ponto central do arco	O ponto central do arco.
5	Ponto de curvatura (PC)	O início do arco.
6	Ponto de intersecção (PI)	O ponto em que as tangentes se cruzam.
7	Ponto de tangência (PT)	O fim do arco.
8	Raio	O raio do arco.
9	Tangente	A distância de PC ou PT até PI.
10	Ângulo do delta	O ângulo delta.
11	Ângulo de deflexão	O ângulo de deflexão.
12	Arco grau	O ângulo de deflexão que resulta em um comprimento de arco de 100 unidades.
13	Corda grau	O ângulo de deflexão que resulta em um comprimento de corda de 100 unidades.
14	Comp fio	O comprimento da corda.
15	Ordenada média	A distância entre o arco e a corda no ponto médio do arco.
16	Externa	A distância mínima entre o PI e o arco.
17	Comprim arco	O comprimento do arco.

1. Pressione Layout para computar pontos no arco em qualquer estação ao longo do arco.

2. Selecione um dos métodos no campo Método de Layout .

   Método de deflexão do PC

   Fornece o ângulo de deflexão e a distância para cada estação especificada no arco, como se o ponto PC fosse ocupado e fosse efetuada uma visada atrás para o ponto PI.

   Pressione Calc para visualizar o arco computado com estes detalhes adicionais:

   • Estação – a estação especificada ao longo do arco.
   • Deflexão – ângulo de deflexão a partir da linha tangente (do ponto PC ao ponto PI) até o ponto da estação atual no arco.
   • Corda – a distância do ponto PC até o ponto da estação atual no arco.

   • Estação prévia – a estação de deflexão do PC especificado previamente.

     Está disponível somente se o ponto imediatamente anterior foi computado usando o método de deflexão do PC.

   • Corda curta – distância de corda do ponto de deflexão do PC atual no arco até o ponto de deflexão do PC anterior no arco.

     Está disponível somente se o ponto imediatamente anterior foi computado usando o método de deflexão do PC.



   1

   Ponto de curvatura (PC)

   2

   Ponto de intersecção (PI)

   3

   Ponto de tangência (PT)

   4

   Ponto central do arco

   5

   Estação atual

   6

   Corda

   7

   Ângulo de deflexão

   Método de deflexão do PI

   Fornece o ângulo de deflexão e a distância para cada estação especificada no arco, como se o ponto PI fosse ocupado e fosse efetuada uma visada atrás para o ponto PC.

   Pressione Calc para visualizar o arco computado com estes detalhes adicionais:

   • Estação – a estação especificada ao longo do arco.
   • Deflexão – ângulo de deflexão da linha tangente de entrada até o ponto da estação atual no arco.
   • PI até estação – distância até o ponto da estação atual no arco a partir do ponto PI.



   1

   Ponto de curvatura (PC)

   2

   Ponto de intersecção (PI)

   3

   Ponto de tangência (PT)

   4

   Ponto central do arco

   5

   Estação atual

   6

   PI até estação

   7

   Ângulo de deflexão

   Método de deslocamento da tangente

   Fornece as informações do deslocamento perpendicular da linha tangente (a linha do ponto PC até o ponto PI) até cada estação especificada no arco.

   Pressione Calc para visualizar o arco computado com estes detalhes adicionais:

   • Estação – a estação especificada ao longo do arco.
   • Dist. da tangente (TD) – distância ao longo da linha tangente do ponto PC na direção do ponto PI onde ocorre o deslocamento perpendicular para o ponto do arco.
   • Deslocamento da tangente – deslocamento perpendicular da linha tangente até o ponto da estação atual no arco.
   • Tangente – comprimento da linha tangente (a distância do ponto PC ao ponto PI).
   • Tangente – DT – resto da distância ao longo da linha tangente (a distância do ponto do deslocamento perpendicular até o ponto PI).



   1

   Ponto de curvatura (PC)

   2

   Ponto de intersecção (PI)

   3

   Ponto de tangência (PT)

   4

   Ponto central do arco

   5

   Estação atual

   6

   Deslocamento de Tangente

   7

   Distância de tangente (TD)

   8

   Tangente – TD

   9

   Tangente

   Método de deslocamento da corda

   Fornece as informações do deslocamento perpendicular da corda longa (a linha entre o ponto PC e o ponto PT) para cada estação especificada no arco. As informações de deflexão do PC também são fornecidas.

   Pressione Calc para visualizar o arco computado com estes detalhes adicionais:

   • Estação – a estação especificada ao longo do arco.
   • Dist. Corda – a distância ao longo da corda longa do ponto PC (na direção do ponto PT) onde ocorre o deslocamento perpendicular para o ponto do arco.
   • Deslocamento da corda – a distância de deslocamento perpendicular da corda longa até o ponto da estação atual no arco.
   • Deflexão do PC – é o ângulo de deflexão da linha tangente (ponto PC até o ponto PI) até o ponto da estação corrente sobre o arco.
   • Comprimento da corda – distância do ponto PC até o ponto da estação corrente.



   1

   Ponto de curvatura (PC)

   2

   Ponto de intersecção (PI)

   3

   Ponto de tangência (PT)

   4

   Ponto central do arco

   5

   Estação atual

   6

   Distância de corda

   7

   Deslocamento da corda

   8

   Comp fio

   9

   Deflexão do PC

3. Para salvar os resultados no trabalho, clique em Armazenar.

Para ocultar os campos de Layout da tela, clique em Arco.

1. Clique em Adicionar.
2. Selecione o ponto inicial do arco, a tangente atrás e a direção da tangente atrás.
3. Pressione Calc.

4. Clique em Armazenar.

   As seguintes informações são adicionadas ao trabalho.

   • arco calculado
   • ponto definindo o ponto final do arco
   • ponto definindo o ponto central do arco
