Para replantear una posición relativa a una carretera secundaria

La opción Seleccionar carretera secundaria le permite referenciar los detalles de replanteo desde una carretera secundaria a una posición que se está replanteando en una carretera primaria (actual). Esta opción es particularmente útil al replantear la mediana de una carretera de dos carriles/dividida. Permite posicionar una sola estaca con los detalles de replanteo para los bordes izquierdo y derecho de la mediana.

1. Presione y seleccione Replantear
2. Presione Replantear carreteras.

3. Seleccione el archivo GENIO. Presione Siguiente.

4. Seleccione la carretera primaria. Presione Siguiente.

5. Introduzca un valor en el campo Altura antena/objetivo. Presione Siguiente.

   Se mostrará la carretera primaria.

6. Seleccione la posición a replantear en la carretera primaria. La posición debe ser en una cadena 3D.

7. En el menú para presionar y mantener presionado, presione Seleccionar carretera secundaria.

   En la vista del plano, se mostrará la carretera secundaria.

   Es posible que tenga que repetir el paso 6 tras seleccionar la carretera secundaria.

   Para deseleccionar una carretera secundaria, seleccione una posición en una cadena 3D y luego, en el menú para presionar y mantener presionado, seleccione Seleccionar carretera secundaria y luego presione Ning.

8. Para seleccionar la posición a replantear en la carretera secundaria:

   1. Presione y mantenga presionado en la vista del plano o de la sección transversal y seleccione Ver sección transv. secundaria.

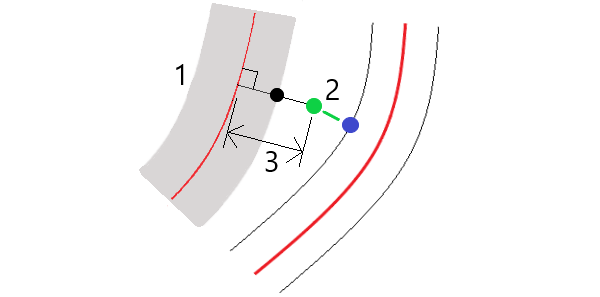

      El valor de estación calculado en la carretera secundaria (1) de la posición seleccionada en la carretera primaria (2), junto con la distancia al eje calculada (3) de la posición seleccionada a la carretera secundaria se mostrará en la parte superior de la pantalla:

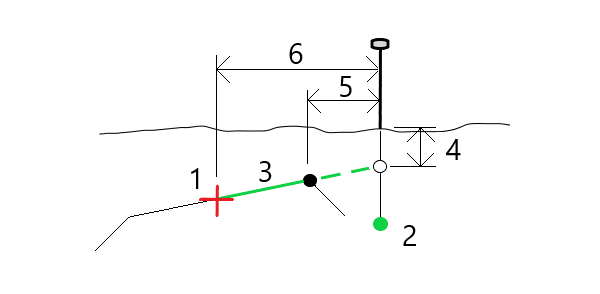

   2. Se mostrará la sección transversal de la carretera secundaria (1) en la estación calculada junto con la posición seleccionada para replantear en la carretera principal (2). Presione la línea (3) que precede a la posición que desea replantear en la carretera secundaria:



      Los detalles de replanteo para la carretera secundaria sobre la que se informa en la pantalla Confirmar incrementos replanteo incluyen la Dist. V. a carretera (4), la D.eje de construcción horizontal (calc.) (5) y la Distancia a alineación (6).

9. Presione Aceptar.
10. Presione Iniciar. Utilice la vista del plano o de la sección transversal para navegar al punto.

11. Cuando el punto está dentro de tolerancia, mida el punto y marque la estaca con los incrementos para las carreteras primaria y secundaria.
