Para replantear automáticamente una línea central

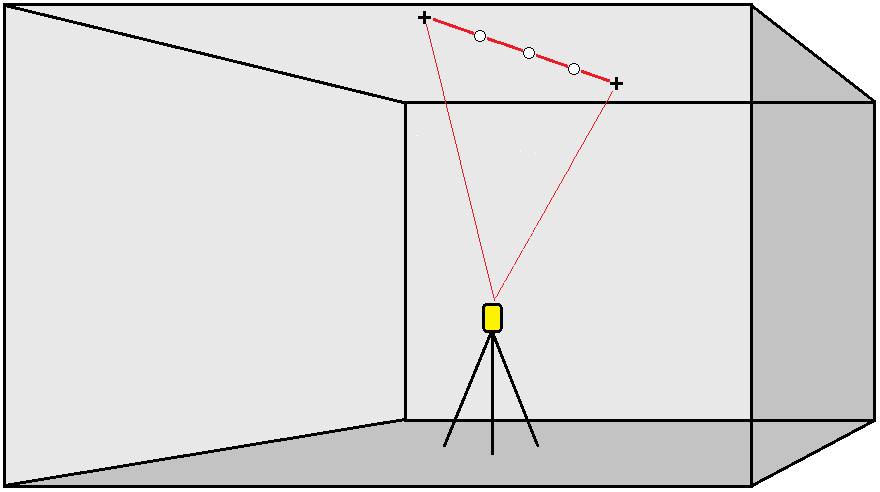

Replantee automáticamente líneas centrales a lo largo del techo de la mina. Podrá guardar los puntos de la línea central ubicados para utilizarlos más adelante como ubicaciones de puntos de pivote.

1. Para crear la línea central:
   • En el mapa, seleccione la línea y luego presione Replantear auto / Línea central.

   • Presione y seleccione Replantear auto / Línea central y seleccione los puntos inicial y final.

     Al seleccionar puntos, selecciónelos en el mapa o presione para ver otros métodos de selección. Vea Selección de puntos.

   Para invertir la dirección de la línea, presione Cambiar.

2. Luego:
   1. Defina un Intervalo para replantear la línea.
   2. Si es necesario, defina las distancias al eje. La línea podrá ser desplazada por una:
      • D.eje horizontal – aplicada a la izquierda o derecha de la línea
      • D.eje vertical – aplicada sobre o debajo de la línea

      Estas distancias al eje se utilizan para ajustar las posiciones de diseño.

   3. Para definir el punto de inicio de replanteo, seleccione una de las siguientes alternativas:
      • Apunte el láser del instrumento a la ubicación donde desea empezar a replantear y seleccione la casilla de verificación Iniciar Iniciar replanteo automático en la posición láser. El software calculará la distancia desde el punto de inicio del diseño y automáticamente rellenará la distancia en el campo D.eje estación.
      • Introduzca la distancia desde el punto de inicio del diseño en el campo D.eje estación.
   4. Para extender la línea, introduzca la distancia de extensión en el campo Extender más allá pto final. Para acortar la línea, introduzca un valor negativo en este campo.
   5. Presione Siguiente.
3. Introduzca los valores para los Detalles punto, Tolerancia posición y Configuraciones o acepte los valores por defecto. Vea Configuraciones de replanteo automático. Presione Siguiente.

4. Presione Siguiente.

   Si el instrumento no apunta en la dirección correcta, durante el periodo de Demora de inicio, podrá apuntar el instrumento manualmente en la dirección correcta.

   El instrumento girará al punto de diseño, medirá una posición y luego comprobará dicha posición contra las tolerancias definidas. Siestá fuera de las tolerancias, girará a una nueva posición y repetirá el proceso hasta que se encuentre una posición dentro de la tolerancia o hasta que se alcance el número máximo de iteraciones.

   El software usará la posición previa para reducir el número de iteraciones requeridas para encontrar la siguiente posición. Sin embargo, si no se encuentra una posición dentro de la tolerancia, el software utilizará la posición de diseño de la posición previa para reducir el número de iteraciones requeridas para encontrar la posición siguiente.

   • Cuando se encuentra una posición dentro de la tolerancia, el evento Marcar punto suena y:

     • Si el instrumento tiene una tracklight, el puntero láser y la tracklight parpadearán durante el periodo definido en el campo Demora para marca.
     • Si el instrumento es una Estación total de escaneado Trimble SX12, el instrumento cambiará al modo STD y el puntero láser dejará de destellar y se moverá a la posición misma en la ubicación MED. El puntero láser cambiará a continuo mientras la luz de iluminación del objetivo (TIL) destellará durante el periodo definido en el campo Demora para marca. Cuando el punto se almacena, el instrumento automáticamente volverá al modo TRK y el puntero láser reanudará el destello.

     Al final del periodo de Demora para marca, el instrumento replanteará automáticamente el punto siguiente. Presione Pausar para detener temporalmente el proceso de replanteo. Utilice las teclas Prev y Sig. para pasar al punto previo o siguiente.

   • Mientras que el software está iterando para encontrar un punto dentro de la tolerancia del objetivo, presione Pausar para detener temporalmente el proceso de iteración. El software cambia el instrumento al modo de rastreo y muestra los incrementos de replanteo, que indican la dirección en la que el instrumento MED tiene que ir para llegar al objetivo. Un valor que se muestra en rojo indica que los incrementos están fuera de tolerancia. Utilice las teclas de flecha en el controlador o las teclas de flecha en la pantalla de vídeo para mover el instrumento MED más cerca del objetivo. Una vez que los valores de incremento se muestran en negro, presione Almac. para almacenar el registro, reinicie la secuencia de replanteo automático y pase al siguiente paso de punto de marca.

   • Si no se puede encontrar un punto dentro de la tolerancia, se omitirá el punto.

5. Cuando se alcanza el final de la línea, la pantalla Resultados mostrará el número de puntos replanteados y el número de puntos omitidos.

   Si se han omitido los puntos, presione la tecla Reintent para reintentar el replanteo automático de los puntos omitidos. Presione la tecla Tolerancia para cambiar las configuraciones de tolerancia, si es necesario.
