Para replantear automáticamente líneas láser desde la línea central

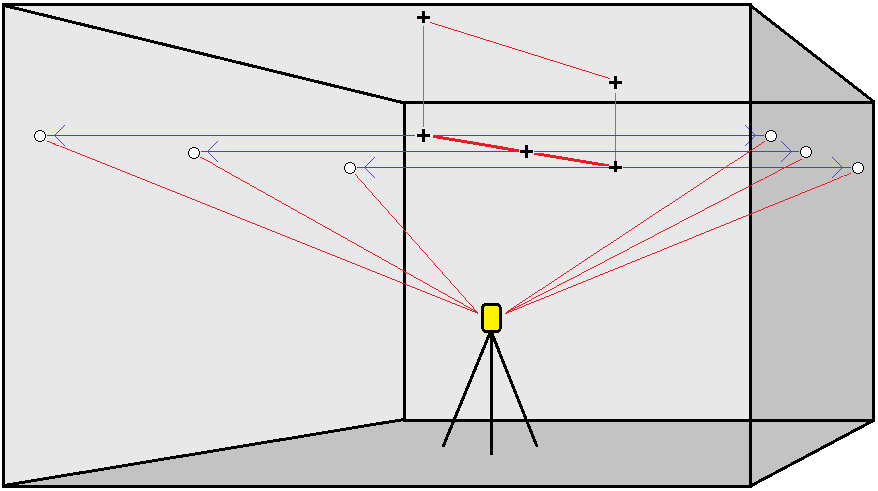

Replantee automáticamente líneas láser desplazadas desde la línea central. Las líneas láser se definen en intervalos regulares en ángulos rectos relativos a la línea central.

  1. Para crear la línea central:
    • En el mapa, seleccione la línea(s) y luego presione Replantear auto / Líneas láser desplazadas de la LC.

    • Presione y seleccione Replantear auto / Líneas láser desplazadas de la LC y seleccione los puntos inicial y final.

      Al seleccionar puntos, selecciónelos en el mapa o presione para ver otros métodos de selección. Vea Selección de puntos.

    Para invertir la dirección de la línea, presione Cambiar.

  2. Luego:
    1. Defina un Intervalo para replantear la línea.
    2. Si es necesario, defina las distancias al eje. La línea central podrá ser desplazada por una:
      • D.eje vertical: Aplicada sobre o debajo de la línea central

      • D.eje estación – aplicada hacia atrás o hacia adelante a lo largo de la línea central

      Estas distancias al eje se utilizan para calcular las posiciones de diseño.

    3. Para extender la línea central, introduzca la distancia de extensión en el campo Extender más allá pto final. Para acortar la línea central, introduzca un valor negativo en este campo.
    4. Presione Siguiente.
  3. Revise las líneas láser definidas. Seleccione y elimine las líneas que no requieren replanteo. Presione Siguiente.
  4. Introduzca los valores para los Detalles punto y Configuraciones o acepte los valores por defecto. Presione Siguiente.
  5. Para ayudar en el replanteo automático de líneas láser, se le pedirá que apunte y mida una posición en el lado derecho de la mina. Repita cuando se le pida para el lado izquierdo.

  6. Presione Siguiente.

    El software Minas replantea todos los puntos a la izquierda, empezando con la primera línea y terminando en la última. Luego replantea todos los puntos en el lado derecho, empezando con la última línea y terminando en la primera.

    Si el instrumento no apunta en la dirección correcta, durante el periodo de Demora de inicio, podrá apuntar el instrumento manualmente en la dirección correcta.

    El software usará la posición previa para reducir el número de iteraciones requeridas para encontrar la siguiente posición. Sin embargo, si no se encuentra una posición dentro de la tolerancia, el software utilizará la posición de diseño de la posición previa para reducir el número de iteraciones requeridas para encontrar la posición siguiente.

    • Cuando se encuentra una posición dentro de la tolerancia, el evento Marcar punto suena y:

      • Si el instrumento tiene una tracklight, el puntero láser y la tracklight parpadearán durante el periodo definido en el campo Demora para marca.
      • Si el instrumento es una Estación total de escaneado Trimble SX12, el instrumento cambiará al modo STD y el puntero láser dejará de destellar y se moverá a la posición misma en la ubicación MED. El puntero láser cambiará a continuo mientras la luz de iluminación del objetivo (TIL) destellará durante el periodo definido en el campo Demora para marca. Cuando el punto se almacena, el instrumento automáticamente volverá al modo TRK y el puntero láser reanudará el destello.

      Al final del periodo de Demora para marca, el instrumento replanteará automáticamente el punto siguiente. Presione Pausar para detener temporalmente el proceso de replanteo. Utilice las teclas Prev y Sig. para pasar al punto previo o siguiente.

    • Mientras que el software está iterando para encontrar un punto dentro de la tolerancia del objetivo, presione Pausar para detener temporalmente el proceso de iteración. El software cambia el instrumento al modo de rastreo y muestra los incrementos de replanteo, que indican la dirección en la que el instrumento MED tiene que ir para llegar al objetivo. Un valor que se muestra en rojo indica que los incrementos están fuera de tolerancia. Utilice las teclas de flecha en el controlador o las teclas de flecha en la pantalla de vídeo para mover el instrumento MED más cerca del objetivo. Una vez que los valores de incremento se muestran en negro, presione Almac. para almacenar el registro, reinicie la secuencia de replanteo automático y pase al siguiente paso de punto de marca.

    • Si no se puede encontrar un punto dentro de la tolerancia, se omitirá el punto.

  7. Cuando finaliza el proceso, la pantalla Resultados mostrará el número de puntos replanteados y el número de puntos omitidos.
