Para replantear un punto con distancia al eje

Al replantear un punto utilizando el método de replanteo GNSS Al punto podrá replantear un punto con distancia al eje definido por un acimut y distancia al eje del punto.

También podrá definir un segundo punto de distancia al eje en el mismo acimut que el primer punto con distancia al eje.

1. Al navegar al punto, presione D.eje.

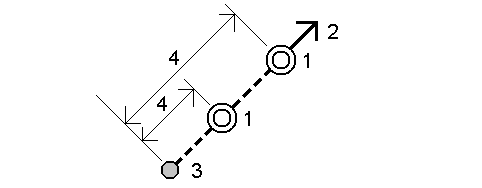

2. Utilice los campos en la pantalla D.eje para configurar los puntos de replanteo (1) en un acimut (2) de un punto (3) y distancia al eje a través de una distancia horizontal (4).



   La elevación de cada punto con distancia al eje puede definirse por:

   • Pendiente desde punto – la elevación se calcula mediante una pendiente de la elevación del punto seleccionado a la estaca.
   • Incremento del punto – la elevación se calcula mediante el incremento de la elevación del punto seleccionado a la estaca.
   • Teclear – Se teclea la elevación.

   Si el punto no tiene una elevación, deberá teclearse la elevación de los puntos con distancia al eje.

3. Presione Aceptar.

   El mapa muestra el punto seleccionado y el primer punto con distancia al eje.

4. Navegue al punto con distancia al eje. Vea Navegación durante el replanteo.

5. Mida el punto cuando el mismo está dentro de la tolerancia. Presione Almac.

   Si ha definido un segundo punto, el mismo se mostrará en el mapa.

6. Navegue al segundo punto con distancia al eje.

7. Mida el punto cuando el mismo está dentro de la tolerancia. Presione Almac.

   Si está replanteando punto de una lista, el software volverá a la lista de puntos de replanteo.
