Laske piste

Kun haluat laskea leikkauspisteen koordinaatit yhdeltä tai useammalta pisteeltä, linjalta tai kaarelta:

  1. Napauta ja valitse Cogo / Laske piste ja valitse sitten haluamasi laskentamenetelmä.

  2. Syötä pisteen nimi ja vaadittaessa sen koodi.

  3. Määrittele uusi piste valitsemasi menetelmän vaatimusten mukaisesti.



    • Valitse viitepisteitä valitessasi pisteet kartalta tai näpäytä avataksesi listan muista valintamenetelmistä. Ks. Pisteen nimen syöttäminen.
    • Muuta Välimatkat laskentatapaa näpäyttämällä Asetukset. Katso Laskenta-asetukset.
    1. Valitse alkupiste (1).

    2. Näpäytä Alkupisteen kentässä valitaksesi Säteittäisen tai Peräkkäisen mittausmenetelmän.

      Kun Ketjuna on valittuna, Alkupiste -kentäksi päivitetään automaattisesti viimeksi laskettu leikkauspiste.

      Säteettäinen

      Ketjuna:

    3. Määritä Nollasuunta -asetukseksi Kartta 0°, Tosipohjoinen, Magneettinen pohjoinen tai Aurinko (vain GNSS).

    4. Syötä atsimuutti (2) ja vaakasuora etäisyys (3).

      Muokkaa atsimuuttiarvoa seuraavasti:

      • Säädä atsimuuttia +90°, ‑90°, tai +180° näpäyttämällä Atsimuutin kentässä.
      • Syötä arvo Delta-atsimuutti-kenttään.Laskettu atsimuutti -kentässä näkyy edellisestä delta-atsimuutin avulla säädetty atsimuutti.
    5. Näpäytä Laske. -ohjelmisto laskee leikkauspisteen (4).

    6. Näpäytä Tall.

    1. Valitse alkupiste (1).

    2. Näpäytä Alkupisteen kentässä valitaksesi Säteittäisen tai Peräkkäisen mittausmenetelmän.

      Kun Ketjuna on valittuna, Alkupiste -kentäksi päivitetään automaattisesti viimeksi laskettu leikkauspiste. Uusien pisteiden referenssisuunta on uusi käänteinen suuntakulma, joka lasketaan edellisen taitekulman perusteella.

      Säteittäinen:

      Ketjuna:

    3. Viittaussuuntauksen määrittäminen:
      1. Valitse Loppupiste. Voit vaihtoehtoisesti näpäyttää Loppupiste-kentällä ja valita Atsimuutin ja sen jälkeen syöttää atsimuutin (2).
      2. Syötä Taitekulma.
    4. Syötä vaakasuora etäisyys (3).
    5. Näpäytä Laske. -ohjelmisto laskee leikkauspisteen (4).

    6. Näpäytä Tall.

    1. Valitse piste 1 (1) ja piste 2 (3) ja syötä atsimuutti (2) ja vaakasuora etäisyys (4).

    2. Näpäytä Laske. Tälle laskelmalle on kaksi ratkaisua (5,6).
    3. Tarkastellaksesi toista ratkaisua näpäytä Toinen.
    4. Näpäytä Tall.

    1. Valitse piste 1 (1) ja piste 2 (3) ja syötä atsimuutti pisteestä yksi (2) ja pisteestä kaksi (4).

    2. Näpäytä Laske. -ohjelmisto laskee leikkauspisteen (5).
    3. Näpäytä Tall.

    1. Valitse piste 1 (1) ja piste 2 (3) ja syötä vaakasuora etäisyys pisteestä yksi (2) ja pisteestä kaksi (4).

    2. Näpäytä Laske. Tälle laskelmalle on kaksi ratkaisua (5,6).
    3. Tarkastellaksesi toista ratkaisua näpäytä Toinen.
    4. Näpäytä Tall.

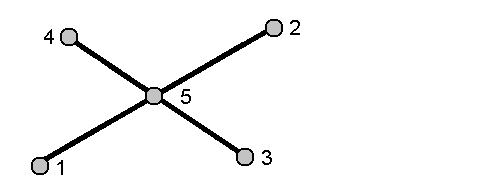

    1. Valitse Linjan 1 alkupiste (1), Linjan 1 loppupiste (2), Linjan 2 alkupiste (3) ja Linjan 2 loppupiste (4).

    2. Anna korkeustason muutos korkeuserona linjan 2 loppupisteestä lukien.

    3. Näpäytä Laske. -ohjelmisto laskee siirtymäpisteen (5).

      Kahden viivan ei tarvitse leikata, mutta niiden täytyy yhtyä jossakin pisteessä alla kuvatulla tavalla.

    4. Näpäytä Tall.

    Jos käytät Janojen leikkaus – tai Suorakulmainen laskenta -menetelmää ja vaihdat sitten antennikorkeutta jollekin lähtöpisteistä, lasketun pisteen koordinaatteja ei päivitetä.

    1. Valitse kantavektorin alku- (1) ja loppupiste (2).

    2. Syötä Etäisyys ja valitse Etäisyyden suunta -menetelmä (5, 6, 7 tai 8).
    3. Syötä siirtymämatka ja valitse Siirtymän suunta(3 tai 4).

    4. Anna korkeusero.

      Korkeusero on riippuvainen Etäisyyden suunnasta. Jos suunta on suhteessa lähtöpisteeseen, lasketun pisteen korkeus on lähtöpisteen korkeus + korkeusero. Vastaavasti, jos suunta on suhteessa loppupisteeseen, lasketun pisteen korkeus on loppupisteen korkeus + korkeusero.

    5. Näpäytä Laske. -ohjelmisto laskee siirtymäpisteen (9).

    Jos käytät Janojen leikkaus – tai Suorakulmainen laskenta -menetelmää ja vaihdat sitten antennikorkeutta jollekin lähtöpisteistä, lasketun pisteen koordinaatteja ei päivitetä.

    Laskee pisteen linjalle, joka on kohtisuorassa toiseen pisteeseen nähden:

    1. Anna Projisoitava piste (1).

    2. Anna Linjan nimi(2) tai valitse Alkupiste ja Loppupiste määritelläksesi linjan.

    3. Näpäytä Laske.

      Ohjelmisto laskee seuraavat arvot:

      • pisteen koordinaatit (3)
      • janan mukainen vaakaetäisyys (4)

      • vaaka- ja kaltevuusetäisyyden, atsimuutin, kaltevuuden, korkeuseron ja deltan pohjoiset (5) ja itäiset (6) arvot valitusta pisteestä (1) pisteelle (3)

    4. Näpäytä Tall.

    Laskee pisteen kaarelle, joka on kohtisuorassa toiseen pisteeseen nähden:

    1. Anna Projisoitava piste (1).

    2. Kirjoita Kaaren nimi tai näppäile uusi kaari.

    3. Näpäytä Laske.

      Ohjelmisto laskee seuraavat arvot:

      • pisteen koordinaatit (5)
      • kaaren mukainen vaakaetäisyys (3)

      • vaakasuora etäisyys kaaresta (4)

    4. Näpäytä Tall.
