Pour implanter automatiquement un axe central

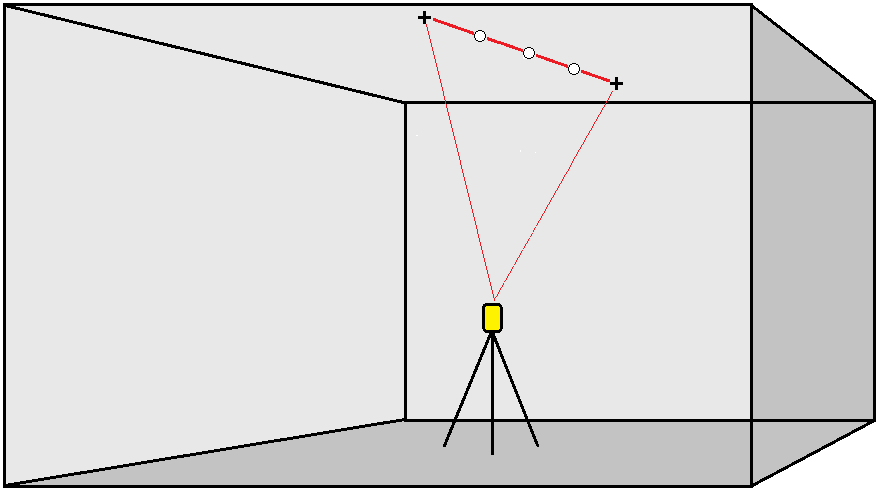

Implanter automatiquement les axes centraux le long du fond de la mine (le plafond). Vous pouvez enregistrer les points de l’axe central localisés pour une utilisation ultérieure comme des emplacements de points de pivot.

1. Pour créer l’axe central :
   • Dans la carte, sélectionnez la ligne et puis appuyez sur Implantation auto / Axe central.

   • Appuyez sur et sélectionnez Implantation auto / Axe central edt sélectionnez les points de début et de fin.

     Lors de la sélection des points,sélectionnez-les dans la carte ou appuyez sur pour d'autres méthodes de sélection. Voir Sélection des points.

   Pour inverser la direction de la ligne, appuyez sur Echg.

2. Puis:
   1. Définissez un Intervalle pour l'implantation de la ligne.
   2. Si requis, définissez des déports. La ligne de pente peut être décalée par un :
      • Déport horizontal – appliqué à gauche ou à droite de la ligne
      • Déport vertical – appliqué au-dessus ou en dessous de la ligne

      Ces déports sont utilisés pour ajuster les positions de projet.

   3. Pour définir le point de début de l’implantation, effectuez l'une des choses suivantes :
      • Pointez le laser de l’instrument vers la position à laquelle vous voulez commencer l’implantation et sélectionnez la case à cocher Commencer l'implantation auto à la position laser. Le logiciel calcule la distance à partir du point de début du projet et remplit automatiquement la distance dans le champ Déport de station.
      • Entrez la distance à partir du point de début du projet dans le champ Déport de station.
   4. Pour étendre la ligne, entrez la distance d'extension dans le champ Étendre au‑delà du point de fin. Pour réduire la ligne, entrez une valeur négative dans ce champ.
   5. Appuyez sur Suivant.
3. Entrez les valeurs pour les Détails de point, Tolérance de position, et Paramètres ou acceptez les valeurs par défaut. Voir Paramètres d’implantation auto.Appuyez sur Suivant.

4. Appuyez sur Suivant.

   Si l'instrument se dirige vers le plancher au lieu des couronnes, pendant la période Retard de commencement, vous pouvez diriger l'instruments vers les couronnes manuellement.

   L'instrument se tourne vers le point de projet, effectue la mesure d'une position et puis vérifie cette position contre les tolérances définies. Sielle se trouve hors de la tolérance, l'instrument se tourne vers une nouvelle position et répète la procédure jusqu'à ce qu'une position dans la tolérance soit trouvée, ou que le nombre maximal d'itérations soit atteint.

   Le logiciel utilisera la position précédente afin de réduire le nombre d'itérations requises pour trouver la position suivante. Cependant, si une positions ne se trouve pas dans la tolérance, le logiciel utilisera la position de projet de la positions précédente afin de réduire le nombre d'itérations requise pour trouver la position suivante.

   • Lorsqu’une position est trouvée dans la tolérance, l’événement Point de repère émet un son et :

     • Si l’instrument est muni d’un tracklight, le pointeur laser et le tracklight clignotent pour la période définie dans le champ Délai de repère .
     • Si l’instrument est un Station totale de scan Trimble SX12, l’instrument passe en mode STD et le pointeur laser cesse de clignoter et se déplace pour se positionner à l’emplacement EDM. Le pointeur laser change à solide et le voyant d’illumination de la cible (TIL) clignote pendant la période définie dans le champ Délai de repère . Lorsque le point est stocké, l’instrument retourne automatiquement au mode TRK et le pointeur laser reprend le clignotement.

     A la fin de la durée Délai de repère l'instrument implante automatiquement le point suivant.Appuyez sur le Pause pour arrêter temporairement la procédure d'implantation auto. Utilisez les touches programmables Préc et Suivant pour sauter au point précédent ou suivant.

   • Pendant que le logiciel est en itération pour trouver un point dans la tolérance de la cible, appuyez sur Pause pour arrêter temporairement le processus d’itération. Le logiciel change l’instrument au mode de suivi et affiche les deltas d’implantation, qui indiquent la direction dans laquelle l’EDM de l'instrument doit aller pour atteindre la cible. Une valeur affichée en rouge indique que les deltas sont hors tolérance. Utilisez les touches directionnelles sur le contrôleur ou les touches directionnelles dans l’écran vidéo pour déplacer l’EDM de l'instrument plus près de la cible. Dès que les valeurs delta s’affichent en noir appuyez sur Stocker pour stocker l’enregistrement, redémarrez la séquence d’implantation automatique, et déplacez-vous à l’étape repérer point.

   • S'il n'est pas possible de trouver un point dans la tolérance, le point est ignoré.

5. Lorsqu'on arrive à la fin de la ligne, l'écran Résultats indique le nombre de points implantés et le nombre de points ignorés.

   Si tout point a été ignoré, appuyez sur la touche programmable Réessayer pour réessayer l’implantation automatique des points ignorés. Appuyez sur la touche programmable Tolérance pour modifier les paramètres de tolérance, si nécessaire.
