Misurare un punto relativo ad un asse 3D

1. Toccare e selezionare Misura / Misura assi 3D.

2. Digitare o misurare i due punti che definiscono un asse 3D.

3. Toccare Opzioni per selezionare il formato della visualizzazione delta per i punti misurati in relazione all'asse.

4. Toccare Avanti.

   Lo strumento viene automaticamente messo in modo TRK. Quando il software Trimble Access riceve una distanza, i campi delta vengono automaticamente aggiornati.

   Se non si misura la distanza da un prisma, utilizzare le funzioni dello strumento per impostare il modo DR.

   L'utente può accettare la misurazione TRK o toccare Misura per effettuare una misurazione STD.

   Il software Trimble Access riporta le coordinate e la quota dal punto misurato e i delta ortogonale e verticale per il punto in relazione all'asse 3D (vedere i diagrammi sotto).

5. Inserire il Nome punto e, se necessario, il Codice.

   Descrizione e attributi non sono supportati.

6. Toccare Memorizza.

Nel diagramma e nella tabella seguenti vengono descritti i delta ortogonali riportati con il formato predefinito.

1	Punto 1 che definisce l'asse 3D	4	Offset orizzontale rispetto all'asse 3D
2	Punto 2 che definisce l'asse 3D	5	Offset perpendicolare rispetto al punto ortogonale sull'asse 3D
3	Punto misurato	6	Offset radiale rispetto al punto ortogonale sull'asse 3D

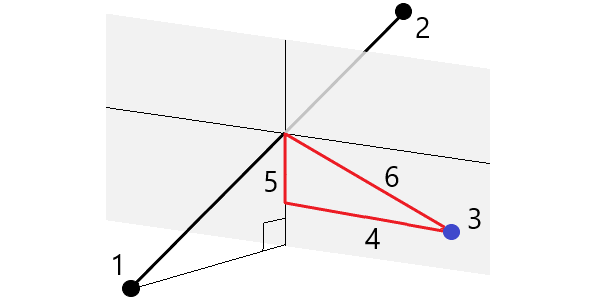

Nel diagramma e nella tabella seguenti vengono descritti i delta verticali riportati con il formato predefinito.

1	Punto 1 che definisce l'asse 3D	4	Offset orizzontale rispetto all'asse 3D
2	Punto 2 che definisce l'asse 3D	5	Offset verticale rispetto al punto verticale sull'asse 3D
3	Punto misurato	6	Offset radiale rispetto al punto verticale sull'asse 3D

Il software Trimble Access riporta anche:

• la distanza dal Punto 1 e dal Punto 2 al punto ortogonale calcolato sull'asse 3D
• la distanza dal Punto 1 e il Punto 2 fino al punto verticale calcolato sull'asse 3D
• le coordinate le la quota per i punti verticale e ortogonale calcolati sull'asse 3D
