선 투사하기

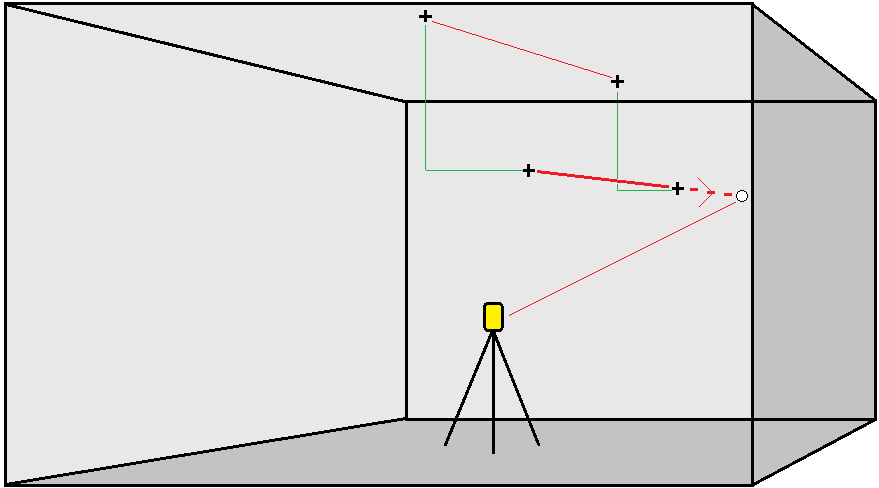

레이저 선에서 옵셋으로 투사선 포인트를 자동 측설하여 레이저 선과 광산 면 사이에 새로운 기준선을 만듭니다.

선 만들기:
- 맵에서 선을 선택한 뒤 자동 측설 / 선 투사를 누릅니다.
- 을 누르고 자동 측설 / 선 투사를 선택해 시점과 종점을 선택합니다.
  포인트를 선택할 때는 맵에서 선택하거나 을 눌러 다른 선택 방법을 이용합니다. 포인트 선택하기 참조
선 방향을 반전하려면 스왑을 누릅니다.
필요하면 옵셋을 정의합니다.투사선은 다음 방식으로 옵셋을 적용할 수 있습니다.
- 수평 옵셋 ‑ 경사선 좌우로 적용
- 수직 옵셋 ‑ 중심선 상하로 적용
'다음'을 누릅니다.
‘포인트 내역’, '위치 허용범위', '설정'의 값을 입력하거나 기본값을 그대로 사용합니다.자동 측설 설정 참조. '다음'을 누릅니다.
'다음'을 누릅니다.

측량기가 시작 지연 시간 도중 정확한 방향을 가리키지 않으면 정확한 방향을 가리키도록 수동으로 조정할 수 있습니다.

측량기가 설계점으로 향해 어떤 위치를 측정한 뒤 이 위치가 허용범위 이내인지 확인합니다.만약 허용범위를 벗어나면 허용범위 이내의 새 위치를 찾을 때까지나 최대 반복 시도 횟수에 도달할 때까지 이 과정을 반복합니다.

소프트웨어가 이전 위치를 써서 다음 위치를 찾는 데 필요한 반복 횟수를 줄입니다.하지만 허용 범위 이내에서 위치가 찾아지지 않으면 소프트웨어는 이전 위치의 설계 위치로써 다음 위치를 찾는 데 필요한 반복 횟수를 줄입니다.
- 허용 범위내의 위치를 발견하면 포인트 마크 이벤트가 울리고:
  - 측량기에 Tracklight가 있는 경우 마크 지연 입력란에 정의된 시간 동안 레이저 포인터, 그리고 Tracklight가 깜박입니다.
  - 측량기가 Trimble SX12 스캐닝 토탈 스테이션이면 측량기가 STD 모드로 변경되고 레이저 포인터가 깜박임을 멈추고 EDM 위치로 이동하게 됩니다.레이저 포인터가 깜박이지 않게 바뀌고, 타겟 조명 라이트(TIL)가 마크 지연 입력란에 정의된 시간 동안 깜박입니다.포인트가 저장되면 측량기는 자동으로 TRK 모드로 복귀하고 레이저 포인터가 다시 깜박이기 시작합니다.
  '마크 지연' 시간이 경과하면 측량기는 그 다음 포인트를 자동측설합니다. 자동 측설 프로세스를 일시적으로 중지하려면 일시 중지를 누릅니다.이전 포인트나 다음 포인트로 바로 가려면 이전과 다음 소프트키를 사용합니다.
- 소프트웨어가 타겟의 허용 오차 내에 있는 포인트를 찾기 위해 반복하는 동안 반복 프로세스를 일시적으로 중지하려면 일시 중지를 누릅니다. 소프트웨어가 측량기를 트래킹 모드로 전환하고, 측량기 EDM이 타겟에 도달하기 위해 가야 하는 방향을 나타내는 측설 델타를 표시합니다. 빨간색으로 표시된 값은 델타가 허용 오차를 벗어났음을 나타냅니다. 컨트롤러의 화살표 키 또는 비디오 화면의 화살표 키를 써서 측량기 EDM을 타겟에 더 가깝게 이동합니다. 델타 값이 검은색으로 표시되면 저장을 눌러 레코드를 저장하고 자동 측설 시퀀스를 다시 시작한 후 포인트 표시 단계로 이동합니다.
- 허용 범위 내의 포인트가 없으면 해당 포인트는 생략됩니다.
이 과정이 완료되면 측설된 포인트의 수와 생략된 포인트의 수가 ‘결과’ 화면에 나옵니다.
