측설 위치 요건

측설 위치는 일반적으로 터널 내부의 볼트 구멍이나 드릴 구멍 위치를 정의하며, 터널 면의 발파공이나 파이프 설치를 위한 구멍을 정의하는 데에도 사용됩니다. 모든 측설 위치는 스테이션 및 옵셋 값과 방법에 의해 정의됩니다.

Trimble Access에서 측설 화면을 사용하여 터널 정의의 일부로 측설 위치를 키입력할 수 있습니다. 또는 Trimble Business Center에서 측설 위치를 설계한 뒤 이것을 Trimble Access에서 쓸 TXL 파일로 저장하거나, CSV 파일에서 측설 위치를 가져올 수 있습니다. 측설 위치를 키입력하거나 가져오는 것은 측설 위치 추가하기를 참조하십시오.

Trimble Access터널를 사용하여 위치를 측설하는 것은 설계 위치를 측설하고 터널 표면에 있는 측설 포인트의 위치를 물리적으로 표시하여 구멍을 뚫고 볼트나 파이프를 설치하기 위한 각 포인트의 올바른 위치로 드릴링 장비를 안내할 수 있도록하는 과정을 말합니다. 사전 정의된 위치 측설하기 참조

지원되는 측설 위치 유형:

  • 끝 면 발파공
  • 다음 방법을 사용한 발파공 :
    • 방사형
    • 수평
    • 수직
    • 다중 라디얼
  • 파이프

그림 참조:

1

발파공

2

방사형

3

수평

4

수직

5

다중 라디얼

6

선형

7

옵셋 중심

8

간격

9

파이프





발파공 위치 측설은 아래 그림을 참조하십시오.

1

발파공 위치

2

설계 위치

3

설계 지형면

4

터널 지형면

5

터널 선형

방사형(다중 라디얼 포함), 수평, 수직 방법으로 정의하는 볼트 구멍 위치의 측설은 아래 그림을 참조하십시오.

1

방사형으로 정의한 측설 위치

2

수평으로 정의한 측설 위치

3

수직으로 정의한 측설 위치

4

설계 위치

5

설계 지형면

6

터널 지형면

7

라디얼 위치의 중심

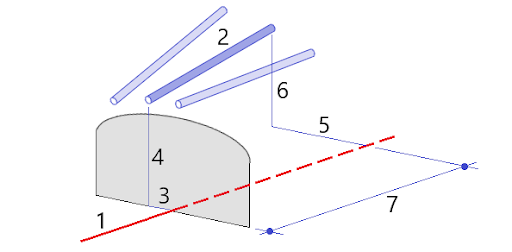

파이프 위치를 측설함으로써 작업 영역의 지붕을 보강하기 위해 계획된 터널 선형을 따라 길이 방향으로 뻗어가는 파이프 아치를 설치합니다. 일반적으로 규칙적으로 이격되고 겹치는 일련의 파이프 아치(파이프 엄브렐라 또는 캐노피 튜브)가 터널의 순차적 굴착 과정 전반에 걸쳐 설치됩니다.

1

선형

2

파이프 엄브렐라

3

수평 옵셋(파이프 시작)

4

수직 옵셋(파이프 시작)

5

수평 옵셋(파이프 끝)

6

수직 옵셋(파이프 끝)

7

선형을 따라 2D 거리.

다중 라디얼 측설점은 가져올 수 없습니다.

CSV 파일에 필요한 포맷:

시작 스테이션, 끝 스테이션, 유형, 수평 옵셋, 수직 옵셋, 코드, 방향, 지형면, 추가 수평 옵셋, 추가 수직 옵셋, 길이.

각 측설 방식의 포맷에 대한 예는 다음과 같습니다.

측설 위치 방법 값 예

끝 면 발파공

발파공

시작 스테이션, 끝 스테이션, 유형, 수평 옵셋, 수직 옵셋, 코드

40,60,Blasthole,0.5,‑0.5,Blast hole

방사형 볼트 구멍

방사형

시작 스테이션, 끝 스테이션, 유형, 수평 옵셋, 수직 옵셋, 코드, 방향, 지형면, 수평 중심, 수직 중심

0,40,Radial,‑3.2,2.2,Bolt hole,,S2,1.05,0.275

수평 볼트 구멍

수평

시작 스테이션, 끝 스테이션, 유형, 수평 옵셋, 수직 옵셋, 코드, 방향, 지형면

0,20,Horizontal,,3.1,Bolt hole,Right,S2

수직 볼트 구멍

수직

시작 스테이션, 끝 스테이션, 유형, 수평 옵셋, 수직 옵셋, 코드, 방향, 지형면

0,,Vertical,3.2,,Bolt hole,Up,S2
파이프 파이프

시작 스테이션, 끝 스테이션, 유형, 수평 옵셋, 수직 옵셋, 코드, 끝 수평 옵셋, 끝 수직 옵셋, 파이프 길이

 0,,Pipe,‑1.0,2.5,Pipe,-1.1,2.6,5.0



  • 지형면 이름, 코드, 수평 옵셋, 수직 옵셋 값은 선택 사항입니다.
  • 지정된 지형면 이름이 없거나 지정 스테이션 범위에 해당되는 지형면 이름이 없으면 해당 스테이션 범위에 적합한 첫 표준단면 지형면이 사용됩니다.
  • 방법 값은 발파공, 수평, 수직, 방사형, 파이프 중 한 가지여야 합니다.
  • 방향 값은 위, 아래, 좌, 우, 공백(방사형 옵셋이나 발파공, 파이프) 중 한 가지여야 합니다.
