Medição da altura da altura GNSS

Este tópico descreve como medir a altura de uma antena montada em um poste de alcance ou tripé quando o campo Medido para é configurado para Base da antena ou Base da montagem da antena ou Base da liberação rápida.

Em um levantamento GNSS, o software adiciona automaticamente o valor de offset adequado para o Método de medição que você selecionar ao inserir o valor de Altura da antena. Você também pode usar os valores de offset exibidos como referência se suas regulamentações locais exigirem que você calcule manualmente a altura do CFA como uma verificação para fins do fieldbook.

Ao medir ou piquetar pontos usando a compensação de inclinação IMU, certifique-se de que a altura da antena inserida e o método de medição estejam corretos. A confiabilidade do alinhamento e a confiabilidade da posição da ponta da vara, especialmente durante o movimento da antena enquanto a ponta da vara está estacionária, dependem completamente de a altura da antena estar correta. Erro residual em posição horizontal causado pelo movimento da antena durante a medição quando a ponta da vara estiver estacionária não pode ser removido mudando a altura da antena após medir o ponto.

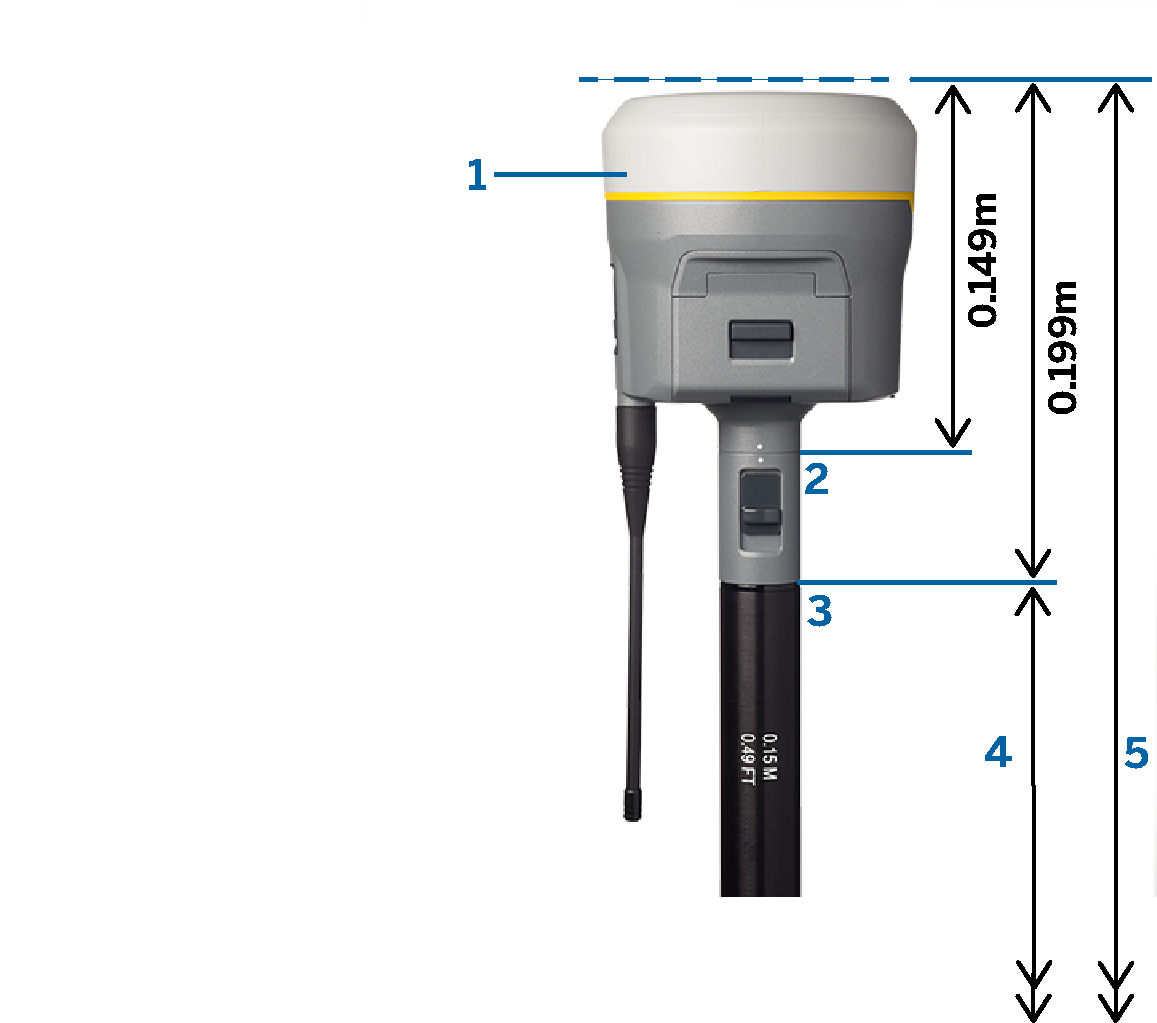

Para os offsets aplicados automaticamente pelo software para cada método de medição, consulte o seguinte diagrama, onde:

(1) é o receptor

(2) é a base da montagem da antena

(3) é a base da liberação rápida

(4) é a altura sem correção medida da ponta da vara até a base da liberação rápida

(5) é a altura corrigida para o CFA a partir da base da vara

A seguir demonstra-se como medir a altura de um receptor utilizando a alavanca na extensão do receptor, quando o receptor é montado sobre um tripé.

Para os offsets aplicados automaticamente pelo software para cada método de medição, consulte o seguinte diagrama, onde:

(1) é o receptor

(2) é a alavanca da extensão

(3) é a altura corrigida do CFA a partir da marca no solo

(4) é a altura não corrigida, medida usando uma fita ou uma vara de medição da marca no solo até a ponta da alavanca (observe que esta é uma medição de inclinação)

Para os offsets aplicados automaticamente pelo software para cada método de medição, consulte o seguinte diagrama, onde:

(1) é o receptor

(2) é a base da montagem da antena

(3) é a base da liberação rápida

(4) é a altura sem correção medida da ponta da vara até a base da liberação rápida

(5) é a altura corrigida para o CFA a partir da base da vara

A seguir demonstra-se como medir a altura de um receptor utilizando a alavanca na extensão do receptor, quando o receptor é montado sobre um tripé.

Para os offsets aplicados automaticamente pelo software para cada método de medição, consulte o seguinte diagrama, onde:

(1) é o receptor

(2) é a alavanca da extensão

(3) é a altura corrigida do CFA a partir da marca no solo

(4) é a altura não corrigida, medida usando uma fita ou uma vara de medição da marca no solo até a ponta da alavanca (observe que esta é uma medição de inclinação)

Ao medir ou piquetar pontos usando a compensação de inclinação IMU, certifique-se de que a altura da antena inserida e o método de medição estejam corretos. A confiabilidade do alinhamento e a confiabilidade da posição da ponta da vara, especialmente durante o movimento da antena enquanto a ponta da vara está estacionária, dependem completamente de a altura da antena estar correta. Erro residual em posição horizontal causado pelo movimento da antena durante a medição quando a ponta da vara estiver estacionária não pode ser removido mudando a altura da antena após medir o ponto.

Para os offsets aplicados automaticamente pelo software para cada método de medição, consulte o seguinte diagrama, onde:

(1) é o receptor

(2) é a base da montagem da antena

(3) é a altura sem correção medida da ponta da vara até a base da antena

(4) é a altura corrigida para o CFA a partir da base da vara

A seguir demonstra-se como medir a altura de um receptor utilizando a alavanca na extensão do receptor, quando o receptor é montado sobre um tripé.

Para os offsets aplicados automaticamente pelo software para cada método de medição, consulte o seguinte diagrama, onde:

(1) é o receptor

(2) é a alavanca da extensão

(3) é a altura corrigida do CFA a partir da marca no solo

(4) é a altura não corrigida, medida usando uma fita ou uma vara de medição da marca no solo até a ponta da alavanca (observe que esta é uma medição de inclinação)

Para os offsets aplicados automaticamente pelo software para cada método de medição, consulte o seguinte diagrama, onde:

(1) é o receptor montado em um poste

(2) é a base da montagem da antena

(3) é a altura sem correção medida da ponta da vara até a base da antena

(4) é a altura corrigida para o CFA a partir da base da vara

Esta seção abrange outros receptores GNSS Trimble integrados não mencionados acima, incluindo os receptores Trimble R8s, R8, R6 e R4.

Para os offsets aplicados automaticamente pelo software para cada método de medição, consulte o seguinte diagrama, onde:

(1) é o receptor montado em um poste

(2) é a base da montagem da antena

(3) é a altura sem correção medida da ponta da vara até a base da antena

(4) é a altura corrigida para o CFA a partir da base da vara

Se este receptor estiver montado num tripé, meça a altura desde a marca no solo até o centro do amortecedor amarelo entre a base cinza e o topo branco da antena, e selecione Centro do amortecedor no campo Medido para. Observe que esta é uma medição de inclinação.

Para os offsets aplicados automaticamente pelo software, consulte o seguinte diagrama, onde:

(1) é a antena Zephyr 3 Rover

(2) é a base da montagem da antena

(3) é a altura sem correção medida da ponta da vara até a base da antena

(4) é a altura corrigida para CFA

Se esta antena estiver montada num tripé, meça a altura desde a marca no solo até o topo do entalhe saliente no lado da antena.

Se a antena base Zephyr 3 estiver montada num tripé, meça a altura até a base do entalhe ao lado da antena.

Para o método de medição Base do entalhe, quando a antena estiver em um tripé, consulte o seguinte diagrama, onde:

(1) é a antena base Zephyr 3

(2) entalhe no perímetro do nível do solo

(3) é a altura não corrigida da marca no solo até a parte inferior do entalhe

Meça a altura em três diferentes pontos ao redor do perímetro da placa de massa. Registre então a média como altura não corrigida da antena.
