Požadavky na vytyčovací polohu

Nastavte pozice, které obvykle definují umístění otvorů pro šrouby nebo vrtaných otvorů v tunelu a používají se také k definování otvorů pro vrty v čele tunelu nebo otvorů pro instalaci potrubí. Všechny stanovené polohy jsou definovány hodnotami staničení a odsazení a metodou. Rozsah stanic lze definovat jako jednu stanici nebo více stanic s definovanými počátečními a koncovými staničeními.

Nastavené pozice můžete zadat jako součást definice tunelu pomocí obrazovky Nastavit v Trimble Access. Případně můžete nastavit nastavené pozice v Trimble Business Center a pak je uložit jako soubor TXL pro použití v Trimble Accessprogramu, nebo můžete importovat nastavené pozice ze souboru CSV. Chcete-li zadat nebo importovat nastavené pozice, viz Přidání vytyčovací polohy.

Stanovení poloh pomocí Trimble Access Tunely se týká procesu vytyčování navržených poloh a fyzického označení umístění stanovených bodů na povrchu tunelu tak, aby vrtací zařízení mohlo být vedeno na správné místo každého bodu pro vrtání otvoru a instalaci šroubu nebo trubky. Viz Vytyčení předdefinovaných pozic..

Podporované typy vytyčovacích poloh jsou:

  • Čelní plocha vrtů
  • Otvory pro šrouby pomocí následujících metod:
    • Radiálně
    • Horizontální
    • Vertikálně
    • Násobně radiálně
  • Potrubí

Viz následující diagram:

1

Vrt

2

Radiálně

3

Horizontální

4

Vertikálně

5

Násobně radiálně

6

Osy

7

Střed odsazení

8

Interval

9

Potrubí





Níže uvedený diagram předkládá vytyčovací polohy pro vrty.

1

Vrty

2

Poloha dle projektu

3

Povrch projektu

4

Povrch tunelu

5

Osa tunelu

Níže uvedený diagram předkládá vytyčovací polohy otvoru definované radiální (včetně několikanásobného radiálu), horizontální a vertikální metodou.

1

Poloha vytyčování definována radiálně

2

Poloha vytyčování definována horizontálně

3

Poloha vytyčování definována vertikálně

4

Poloha dle projektu

5

Povrch projektu

6

Povrch tunelu

7

Střed radiální polohy

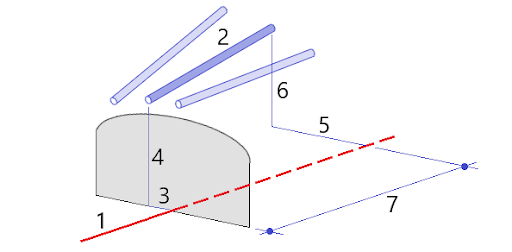

Nastavte polohy potrubí pro instalaci oblouku trubek, které se táhnou podélně podél plánovaného návrhu tunelu, aby se zpevnila klenba pracovního prostoru. Typicky je řada pravidelně rozmístěných a překrývajících se oblouků trubek ( trubkový deštník nebo trubka vrchlíku) instalována v celém postupném výkopu tunelu.

1

Osy

2

Potrubní deštník

3

Horizontální odsazení (začátek potrubí)

4

Vertikální odsazení (začátek potrubí)

5

Horizontální odsazení (konec potrubí)

6

Vertikální odsazení (konec potrubí)

7

2D vzdálenost podél návrhu trasy.

Nemůžete importovat body vytyčované pozice pro metodu Několikanásobný radiál.

Požadovaný formát pro soubor CSV je:

PočStan, KonStan, Typ, HorzOds, VertOds, Kód, Směr, Povrch, ExtraHorzOds, ExtraVertOds, Délka.

Viz následující příklady formátu pro každou metodu:

Pozice Metod Hodnoty Příklad

End face blast holes

Blasthole

PočStan, KonStan, Typ, HorzOds, VertOds, Kód

40,60,Blasthole,0.5,‑0.5,Blast hole

Radial bolt holes

Radiálně

PočStan, KonStan, Typ, HorzOds, VertOds, Kód, Směr, Povrch, HorzStřed, VertStřed

0,40,Radial,‑3.2,2.2,Bolt hole,,S2,1.05,0.275

Horizontální bolt holes

Horizontální

PočStan, KonStan, Typ, HorzOds, VertOds, Kód, Směr, Povrch

0,20,Horizontal,,3.1,Bolt hole,Right,S2

Vertikální bolt holes

Vertikálně

PočStan, KonStan, Typ, HorzOds, VertOds, Kód, Směr, Povrch

0,,Vertical,3.2,,Bolt hole,Up,S2
Potrubí Potrubí

PočStan, KonStan, Typ, HorzOds, VertOds, Kód, KonecHorzOds, KonecVertOds, DélkaPotrubí

 0,,Pipe,‑1.0,2.5,Pipe,-1.1,2.6,5.0



  • Název povrchu, Kód, Horizontální odsazení a Vertikální odsazení jsou volitelné
  • Pokud není vložen název povrchu nebo není možné použít daný název povrchu pro určený úsek, je vybrána první šablona vhodná pro daný úsek.
  • Hodnota metody musí být jedna z následujících: Vrt, Horizontální, Vertikální, Radiální, Potrubí.
  • Hodnota Směr musí být jedna z následujících: Nahoru, Dolů, Vlevo, Vpravo nebo prázdné (pro radiální odsazení, vrt nebo potrubí).
