Voraussetzungen für Absteckpositionen

Absteckpositionenen definieren normalerweise Bolzenloch- oder Bohrlochpositionen im Tunnel und werden auch zum Definieren von Sprengbohrlöchern in der Tunnelwand oder in Löchern zum Installieren von Rohrleitungen verwendet. Alle Absteckpositionen werden durch den Stationsbereich, Offsetwerte und eine Methode definiert. Der Stationsbereich kann als einzelne Station oder als mehrere Stationen mit definierter erster und letzter Station definiert werden.

Sie können Absteckpositionen als Teil der Tunneldefinition über den Bildschirm Absteckung in Trimble Accesseingeben. Alternativ können Sie die Absteckpositionen in Trimble Business Center entwerfen und dann als TXL-Datei für die Verwendung in Trimble Access speichern, oder Sie können Absteckpositionen aus einer CSV-Datei importieren. Hinweise zum Eingeben oder Importieren von Absteckpositionen finden Sie unter So fügen Sie Absteckpositionen hinzu.

Das Abstecken von Positionen mit Trimble Access Tunnel bezieht sich auf das Abstecken der Entwurfspositionen und auf das physische Markieren der Positionen von Absteckpunkten an der Tunneloberfläche, damit die Bohrausrüstung zum Bohren des Lochs und zum Installieren des Bolzens oder des Rohrs an die richtige Position jedes Punktes geführt werden kann. Siehe unter Vordefinierte Positionen abstecken.

Unterstützte Arten von Absteckpositionen:

  • Sprenglöcher an der Stirnfläche
  • Bolzenlöcher mit den folgenden Methoden:
    • Radial
    • Horizontal
    • Vertikal
    • Mehrfach radial
  • Rohre

Siehe hierzu folgende Abbildung:

1

Sprengloch

2

Radial

3

Horizontal

4

Vertikal

5

Mehrfach radial

6

Kurvenband

7

Verschobener Mittelpunkt

8

Intervall

9

Rohre





Zum Abstecken von Positionen für Sprenglöcher beachten Sie das folgende Diagramm.

1

Sprenglochposition

2

Sollposition

3

Solloberfläche

4

Tunneloberfläche

5

Tunnelkurvenband

Zum Abstecken von Bolzenlochpositionen, die durch die radiale (inklusive mehrfach radial), horizontale und vertikale Methode definiert sind, beachten Sie das folgende Diagramm.

1

Absteckposition (Radialdefinition)

2

Absteckposition (Horizontaldefinition)

3

Absteckposition (Vertikaldefinition)

4

Sollposition

5

Solloberfläche

6

Tunneloberfläche

7

Mitte der Radialposition

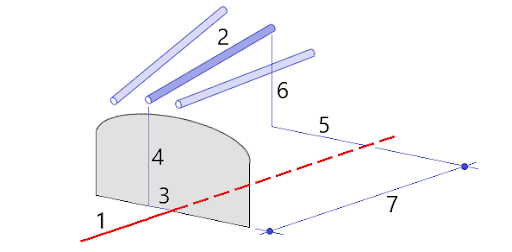

Stecken Sie Rohrpositionen ab, um einen Rohrleitungsbogen zu installieren, der längs des geplanten Tunnelkurvenbandes verläuft, um das Dach des Arbeitsbereichs zu verstärken. Normalerweise werden während des sequenziellen Aushubs des Tunnels eine Reihe regelmäßig verteilter und überlappender Rohrbögen (Rohrschirm) installiert.

1

Kurvenband

2

Rohrschirm

3

Horizontaler Offset (Rohranfang)

4

Vertikaler Offset (Rohranfang)

5

Horizontaler Offset (Rohrende)

6

Vertikaler Offset (Rohrleitungsende)

7

2D-Strecke entlang des Kurvenbandes.

Mehrfach radiale Absteckpunkte können nicht importiert werden.

Das erforderliche Format für die CSV-Datei ist:

Erste Station, Letzte Station, Typ, Horiz. Offset, Vert. Offset, Code, Richtung, Oberfläche, Zusätzl. horiz. Offset, Zusätzl. vert. Offset, Länge.

In den folgenden Beispielen ist das Format für jede Absteckmethode angegeben:

Absteckpositionen Methode Werte Beispiel

Sprenglöcher an der Stirnfläche

Sprengloch

Erste Station, Letzte Station, Typ, Horiz. Offset, Vert. Offset, Code

40,60,Blasthole,0.5,‑0.5,Blast hole

Radiale Ankerlöcher

Radial

Erste Station, Letzte Station, Typ, Horiz. Offset, Vert. Offset, Code, Richtung, Oberfläche, Horiz. Mitte, Vert. Mitte

0,40,Radial,‑3.2,2.2,Bolt hole,,S2,1.05,0.275

Horizontale Ankerlöcher

Horizontal

Erste Station, Letzte Station, Typ, Horiz. Offset, Vert. Offset, Code, Richtung, Oberfläche

0,20,Horizontal,,3.1,Bolt hole,Right,S2

Vertikale Ankerlöcher

Vertikal

Erste Station, Letzte Station, Typ, Horiz. Offset, Vert. Offset, Code, Richtung, Oberfläche

0,,Vertical,3.2,,Bolt hole,Up,S2
Rohre Rohr

Erste Station, Letzte Station, Typ, Horiz. Offset, Vert. Offset, Code, Horiz. Offset Ende, Vert. Offset Ende, Rohrlänge

 0,,Pipe,‑1.0,2.5,Pipe,-1.1,2.6,5.0



  • Die Werte für Oberflächenname, Code, Horiz. Offset und Vert. Offset sind optional.
  • Wenn kein Oberflächenname angegeben ist oder der Oberflächenname für den angegebenen Stationsbereich nicht anwendbar ist, wird die erste geeignete Regelquerschnittsfläche verwendet.
  • Der Wert für die Methode muss einer der folgenden Werte sein: Bohrloch, Horizontal, Vertikal, Rohr.
  • Der Wert für die Richtung muss einer der folgenden Werte sein: Oben, Unten, Links, Rechts oder leer (für einen radialen Offset, Sprengbohrloch oder Rohr).
