Requerimientos de la posición de replanteo

Las posiciones de replanteo por lo general definen las ubicaciones de orificios de bulón o de perforación dentro del túnel y también se usan para definir barrenos en la cara o orificios del túnel para instalar tubos. Todas las posiciones de replanteo se definen por valores de estación y de distancia al eje y un método. El rango de estaciones se puede definir como una sola estación o varias estaciones con estaciones de inicio y final definidas.

Podrá teclear posiciones de replanteo como parte de la definición de túnel utilizando la pantalla Replantear en Trimble Access. Alternativamente, podrá diseñar posiciones de replanteo en Trimble Business Center y luego guardarlas como un archivo TXL para utilizarlo en Trimble Access, o podrá importar posiciones de replanteo de un archivo CSV. Para teclear o importar posiciones de replanteo, vea Para añadir posiciones de replanteo.

El replanteo de posiciones utilizando Trimble Access Túneles se refiere al proceso de replantear las posiciones diseñadas y de marcar físicamente la ubicación de puntos de replanteo en la superficie del túnel para que los equipos de perforación puedan ser guiados a la ubicación correcta de cada punto para perforar el orificio e instalar el bulón o el tubo. Vea Para replantear posiciones predefinidas.

Los tipos de posiciones de replanteo compatibles son:

  • Barrenos de la cara final
  • Orificios de bulón utilizando los siguientes métodos:
    • Radial
    • Horizontal
    • Vertical
    • Varios puntos radiales
  • Tubos

Consulte el siguiente diagrama:

1

Barreno

2

Radial

3

Horizontal

4

Vertical

5

Varios puntos radiales

6

Alineación

7

D.eje centro

8

Intervalo

9

Tubos





Consulte el siguiente diagrama para replantear posiciones de barrenos.

1

Posición del barreno

2

Posición diseño

3

Superficie de diseño

4

Superficie del túnel

5

Alineación del túnel

Consulte el siguiente diagrama para replantear posiciones de orificios de bulón definidas mediante los métodos radiales (incluyendo radial múltiple), horizontal y vertical.

1

Posición de replanteo radial definida

2

Posición de replanteo horizontal definida

3

Posición de replanteo vertical definida

4

Posición diseño

5

Superficie de diseño

6

Superficie del túnel

7

Centro para posición radial

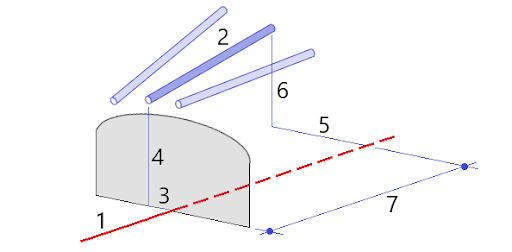

Replantee las posiciones de tubos para instalar un arco de tuberías que se extiendan longitudinalmente a lo largo de la alineación del túnel planificada para reforzar la cubierta del área de trabajo. Por lo general, durante la excavación secuencial del túnel se instalan una serie de arcos de tubos (tubo paraguas o cubierta de tubería) regularmente separados y superpuestos.

1

Alineación

2

Tubos paraguas

3

D.eje horizontal (inicio del tubo)

4

D.eje vertical (inicio del tubo)

5

D.eje horizontal (extremo del tubo)

6

D.eje vertical (extremo del tubo)

7

2D distancia a lo largo de la alineación.

No podrá importar varios puntos de replanteo Radial múltiple.

Si el formato requerido para el archivo CSV es:

EstaciónInicio, EstaciónFinal, Tipo, D.ejeHorz, D.ejeVert, Código, Dirección, Superficie, D.ejeHorz, D.ejeVertAdic, Longitud.

Vea los siguientes ejemplos para el formato de cada método de replanteo:

Replantear posiciones Método Valores Ejemplo

Barrenos de la cara final

Barreno

EstaciónInicio, EstaciónFinal, Tipo, D.ejeHorz, D.ejeVert, Código

40,60,Blasthole,0.5,‑0.5,Blast hole

Orificios de bulón (bolt holes) radiales

Radial

EstaciónInicio, EstaciónFinal, Tipo, D.ejeHorz, D.ejeVert, Código, Dirección, Superficie, CentroHorz, CentroVert

0,40,Radial,‑3.2,2.2,Bolt hole,,S2,1.05,0.275

Orificios de bulón horizontales

Horizontal

EstaciónInicio, EstaciónFinal, Tipo, D.ejeHorz, D.ejeVert, Código, Dirección, Superficie

0,20,Horizontal,,3.1,Bolt hole,Right,S2

Orificios de bulón verticales

Vertical

EstaciónInicio, EstaciónFinal, Tipo, D.ejeHorz, D.ejeVert, Código, Dirección, Superficie

0,,Vertical,3.2,,Bolt hole,Up,S2
Tubos Tubos

EstaciónInicio, EstaciónFinal, Tipo, D.ejeHorz, D.ejeVert, Código, D.ejeHorzFinal, D.ejeVertFinal, LongitudTubo.

 0,,Pipe,‑1.0,2.5,Pipe,-1.1,2.6,5.0



  • Los valores para Nombre superficie, Código, D.eje horizontal y C.eje vertical opcionales.
  • Si no se ha especificado un nombre de superficie, o el mismo no es aplicable para el rango de estación especificado, se usará la primera superficie de plantilla adecuada para la estación.
  • El valor Método debe ser uno de los siguientes: Barreno, Horizontal, Vertical, Radial, Tubos.
  • El valor Dirección debe ser uno de los siguientes: Arriba, Abajo, Izqda, Drcha o vacío (para una distancia al eje radial o tubo).
