Solutions d'arc

Vous pouvez calculer un arc lorsque deux parties de l'arc sont connues.

1. Dans le groupe Valeurs d’arc, utilisez les deux champs Méthode pour définir le type d'entrée pour les valeurs d'arc que vous avez.

   La première partie connue de l'arc est définie par l'un des suivants:

   • Rayon – c'est le rayon de l'arc.
   • Delta – c'est le delta ou l'angle de déviation.
   • Degré arc – c'est l'angle de déviation (delta) qui a pour résultat une longueur d'arc de 100 unités.
   • Degré corde – c'est l'angle de déviation (delta) qui a pour résultat une longueur de corde de 100 unités..

   La deuxième partie connue de l'arc est définie par l'un des suivants:

   • Delta – c'est le delta ou l'angle de déviation.
   • Longueur – c'est la longueur de l'arc.
   • Corde – c'est la longueur de la corde.
   • Tangente – c'est la distance du PC ou PT au PI.
   • Externe – c'est la distance la plus courte entre le Point d'intersection (PI) et l'arc.
   • Mi‑ordonnée – c'est la distance entre l'arc et la corde au mi‑point de l'arc.

2. Tapez Calc.

   Les résultats de l'arc horizontal, et une représentation graphique de l'arc s'affichent. Les données entrées s'affichent comme du texte noir; les données calculées s'affichent comme du texte rouge.

Résultats

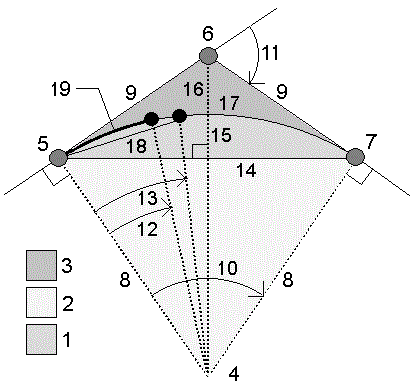

Les valeurs suivantes sont calculées pour un arc :

Article	Valeur	Définition
1	Surface du segment	La surface entre l'arc et la corde.
2	Surface du secteur	La surface entre l'arc et deux rayons au bord.
3	Zone de congé	La surface entre l'arc et les tangentes.
4	Point central de l'arc	Le point définissant le point au centre de l'arc
5	Point de courbure (PC)	Le début de l'arc.
6	Point d'intersection (PI)	Le point auquel les tangentes se croisent.
7	Point de tangence (PT)	La fin de l'arc.
8	Rayon	Le rayon de l'arc.
9	Tangente	La distance du PC ou PT au PI.
10	Angle delta	L'angle delta
11	Angle de déviation	L'angle de déviation
12	Degré arc	L'angle de déviation (delta) qui produit une longueur d'arc de 100 unités.
13	Degré corde	L'angle de déviation (delta) qui produit une longueur de corde de 100 unités.
14	Longueur corde	La longueur de corde.
15	Mi-ordonnée	La distance entre l'arc et la corde au mi-point de l'arc.
16	Externe	La distance minimum entre le PI et l'arc.
17	Longueur d'arc	La longueur de l'arc.

1. Appuyez sur Implantation pour calculer les points sur l'arc à toute station le long de l'arc.

2. Sélectionnez l'une des méthodes dans le champ Méthode d’implantation.

3. Pour enregistrer les résultats dans l’étude, appuyez sur Stocker.

   Dès que vous avez stocké les résultats, appuyez sur Arc pour masquer les champs Implantation de l’écran.

   Méthode de déviation PC

   Fournit l'angle de déviation et la distance à chaque station spécifiée sur l'arc comme si vous occupez le point PC et vous effectuez une visée arrière au point PI.

   Tapez Calc pour visualiser l'arc calculé avec ces détails supplémentaires:

   • Station – c'est la station spécifiée le long de l'arc.
   • Déviation – c'est l'angle de déviation de la ligne de tangente (point PC au point PI) au point de station courant sur l'arc.
   • Corde – c'est la distance au point de station courant sur l'arc du point PC.

   • Station précédente – c'est la station de déviation PC spécifiée précédemment.

     Ce n'est disponible que si le point immédiatement précédent a été calculé à l'aide de la méthode de déviation PC.

   • Corde courte – c'est la distance de corde du point de déviation PC courant sur l'arc au point de déviation PC précédent sur l'arc.

     Ce n'est disponible que si le point immédiatement précédent a été calculé à l'aide de la méthode de déviation PC.



   1

   Point de courbure (PC)

   2

   Point d'intersection (PI)

   3

   Point de tangence (PT)

   4

   Point central de l'arc

   5

   La station courante

   6

   Corde

   7

   Angle de déviation

   Méthode de déviation PI

   Fournit l'angle de déviation et la distance à chaque station spécifiée sur l'arc comme si vous occupez le point PI et vous effectuez une visée arrière au point PC.

   Tapez Calc pour visualiser l'arc calculé avec ces détails supplémentaires:

   • Station – c'est la station spécifiée le long de l'arc.
   • Déviation – l'angle de déviation de la ligne de tangente entrante au point de station courant sur l'arc.
   • PI à la station – la distance au point de station courant sur l'arc du point PI.



   1

   Point de courbure (PC)

   2

   Point d'intersection (PI)

   3

   Point de tangence (PT)

   4

   Point central de l'arc

   5

   La station courante

   6

   PI à la station

   7

   Angle de déviation

   Méthode de déport tangente

   Fournit les informations du déport perpendiculaire de la ligne de tangente (la ligne du point PC au point PI) à chaque station spécifiée sur l'arc.

   Tapez Calc pour visualiser l'arc calculé avec ces détails supplémentaires:

   • Station – c'est la station spécifiée le long de l'arc.
   • Dist tangente (DT) – c'est la distance le long de la ligne de tangente du point PC vers le point PI où le déport perpendiculaire au point d'arc se produit.
   • Déport tangente – c'est la distance du déport perpendiculaire de la ligne de tangente au point de station courant sur l'arc.
   • Tangente – c'est la longueur de la ligne de tangente (la distance du point PC au point PI).
   • Tangente – DT – c'est la distance restante le long de la ligne de tangente (la distance du point du déport perpendiculaire au point PI).



   1

   Point de courbure (PC)

   2

   Point d'intersection (PI)

   3

   Point de tangence (PT)

   4

   Point central de l'arc

   5

   La station courante

   6

   Déport tang.

   7

   Distance tang. (TD)

   8

   Tangente – TD

   9

   Tangente

   Méthode de déport de corde

   Fournit les informations de de déport perpendiculaire de la corde longue (la ligne du point PC au point PT) à chaque station spécifiée sur l'arc. Les informations de déviation sont également fournies.

   Tapez Calc pour visualiser l'arc calculé avec ces détails supplémentaires:

   • Station – c'est la station spécifiée le long de l'arc.
   • Dist corde – c'est la distance le long de la corde longue du point PC (vers le point PT) où le déport perpendiculaire au point d'arc se produit.
   • Déport corde – c'est la distance du déport perpendiculaire de la corde longue au point de station courante sur l'arc.
   • Déviation PC – c'est l'angle de déviation de la ligne de tangente (point PC au point PI) au point de station courant sur l'arc.
   • Longueur de corde – c'est la distance au point de station courant sur l'arc du point PC.



   1

   Point de courbure (PC)

   2

   Point d'intersection (PI)

   3

   Point de tangence (PT)

   4

   Point central de l'arc

   5

   La station courante

   6

   Distance corde

   7

   Déport corde

   8

   Longueur corde

   9

   Déviation PC

1. Appuyez sur Ajouter.
2. Sélectionnez un point de début pour l’arc, une tangente arrière, et la direction de la tangente arrière.
3. Tapez Calc.

4. Appuyez sur Stocker.

   Les informations sont ajoutées à l'étude :

   • l'arc calculé
   • le point définissant le point de fin de l'arc
   • le point définissant le point au centre de l'arc
