Pour implanter une position par rapport à une route secondaire

L’option Sélectionner la route secondaire vous permet de référencer les détails d'implantation d'une route secondaire à une position en train d'être implantée sur une route (courante) principale. Cette option est particulièrement utile lors de l'implantation de la médiane d'une autoroute à double chaussée/divisée. Elle permet de positionner un piquet unique avec les détails d'implantation pour les bords à gauche et à droite de la médiane.

1. Appuyez sur et sélectionnez Implanter.
2. Appuyez sur Routes de Implantation.

3. Sélectionnez le fichier GENIO. Appuyez sur Suivant.

4. Sélectionnez la route principale. Appuyez sur Suivant.

5. Entrez une valeur dans le champ Hauteur antenne/cible. Appuyez sur Suivant.

   La route principale s'affiche.

6. Sélectionnez la position à implanter sur la route primaire. La position doit être sur une polyligne 3D.

7. Dans le menu appuyer et rester, appuyez sur Sélectionner la route secondaire.

   La route secondaire s’affiche dans la vue en plan.

   Il se peut que vous deviez répéter l’étape 6 après la sélection de la route secondaire.

   Pour désélectionner une route secondaire, sélectionnez une position sur une polyligne 3D et puis, dans le menu appuyer et rester, sélectionnez Sélectionner la route secondaire et puis appuyez sur Aucune.

8. Pour sélectionner la position à implanter sur la route secondaire:

   1. Appuyez et rester dans la vue en plan ou en profil en travers et sélectionnez Afficher le profil en travers secondaire.

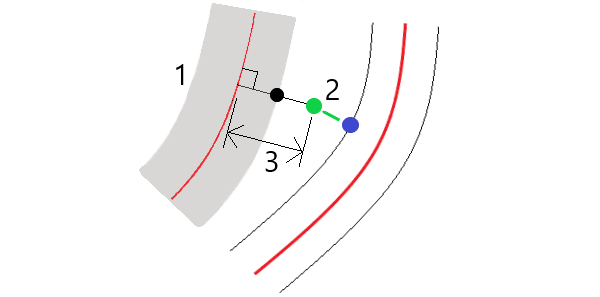

      La valeur de station calculée sur la route secondaire (1) de la position sélectionnée sur la route principale (2), avec le déport calculé (3) à partir de la position sélectionnée jusqu'à la route secondaire s'affiche en haut de l'écran :

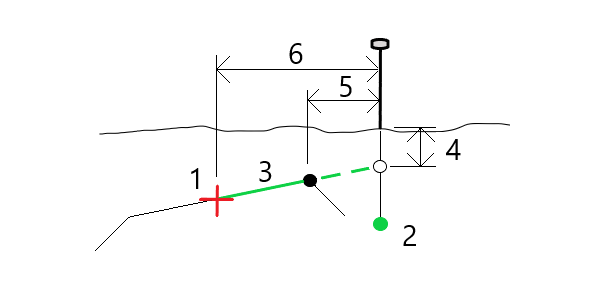

   2. Le profil en travers de la route secondaire (1) à la station calculée est affiché avec la position sélectionnée à implanter sur la route principale (2). Appuyez sur la ligne (3) précédant la position que vous voulez implanter sur la route secondaire :



      Les détails d'implantation pour la route secondaire indiqués dans l’écran Confirmer deltas implantés comprennent Dist V. à la route (4), Déport de construction horizontal (calculé) (5) et Distance à l'axe en plan (6).

9. Appuyez sur Accepter.
10. Appuyez sur Commencer.Utilisez la vue en plan ou en profil en travers pour naviguer au point.

11. Lorsque le point se trouve dans la tolérance, mesurez le point et marquez le jalon avec les deltas pour les routes principales et secondaires.
