Pour implanter automatiquement des lignes laser

Implanter automatiquement des points de ligne laser le long de la face de la mine à l’aide d’un fichier de projet ou en calculant les nouveaux emplacements de ligne laser le long de la ligne de pente.

Pour créer des lignes laser :
- Dans la carte, sélectionnez la(les) ligne(s) et puis appuyez sur Implantation auto / Lignes laser.
  Lorsque vous sélectionnez des lignes laser à partir de la carte en faisant glisser-déplacer une case autour des lignes, les définitions de ligne laser sont désormais répertoriées dans l’ordre dont elles sont définies dans le fichier. Lorsque vous les sélectionnez en les appuyant individuellement sur la carte, les définitions de ligne laser s’afficheront toujours dans l’ordre sélectionné dans lequel vous les avez sélectionné dans la carte.
- Appuyez sur et sélectionnez Implantation auto / Lignes laser et sélectionnez les points :
  1. Configurez la Méthode de sélection sur soit Préfixe soit Suffixe afin qu'elle correspond à la convention de nomination des points dans votre étude.
  2. Entrez le Préfixe/suffixe des points à gauche et le Préfixe/suffixe des points à droite. Appuyez sur Suivant.
    Toutes les paires appariées dans l'étude ayant le préfixe/suffixe correct sont listées.
    Les paires de points appariées doivent être définies par leurs noms de point. Un point doit avoir un préfixe ou un suffixe pour l'identifier comme l'extrémité gauche ou droite de la ligne. Le reste du nom de point doit être identique afin de trouver une paire appariée. Par exemple, si le préfixe du Point à gauche est G et le préfixe du point à droite est D, alors les points suivants seraient identifiés comme des paires appariées: L1–R1, L15–R15, L101–R101,
  3. Si requis, sélectionnez et supprimez tout point qu'il ne faut pas implanter.
  4. Appuyez sur Suivant.
Pour inverser la direction de la ligne, appuyez sur Echg.
Entrez les valeurs pour les Détails de point, Tolérance de position, et Paramètres ou acceptez les valeurs par défaut.Appuyez sur Suivant.
Appuyez sur Suivant.

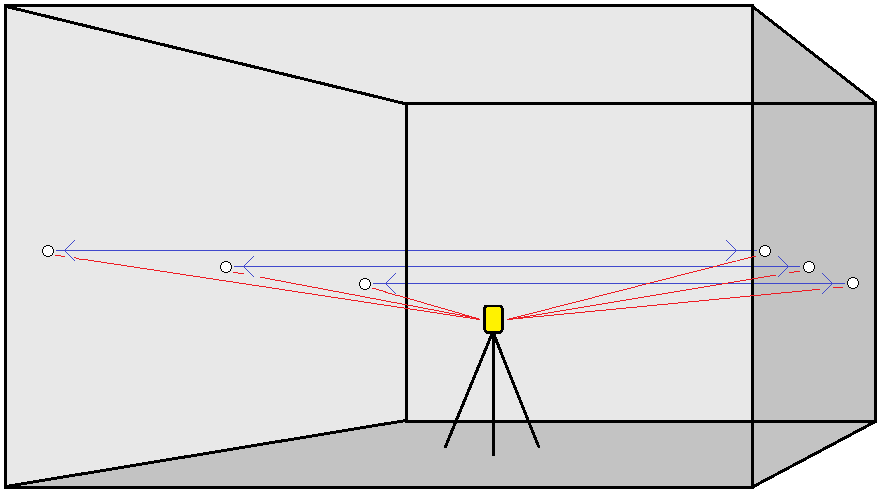

Le logiciel Mines implante tous les points à gauche, en commençant par la première ligne et en terminant par la dernière. Ensuite, il implante tous les points à droite, en commençant par le dernière ligne et en terminant par la première.

Si l'instrument se dirige vers le plancher au lieu des couronnes, pendant la période Retard de commencement, vous pouvez diriger l'instruments vers les couronnes manuellement.

L'instrument se tourne vers le point de projet, effectue la mesure d'une position et puis vérifie cette position contre les tolérances définies. Sielle se trouve hors de la tolérance, l'instrument se tourne vers une nouvelle position et répète la procédure jusqu'à ce qu'une position dans la tolérance soit trouvée, ou que le nombre maximal d'itérations soit atteint.

Le logiciel utilisera la position précédente afin de réduire le nombre d'itérations requises pour trouver la position suivante. Cependant, si une positions ne se trouve pas dans la tolérance, le logiciel utilisera la position de projet de la positions précédente afin de réduire le nombre d'itérations requise pour trouver la position suivante.
- Lorsqu’une position est trouvée dans la tolérance, l’événement Point de repère émet un son et :
  - Si l’instrument est muni d’un tracklight, le pointeur laser et le tracklight clignotent pour la période définie dans le champ Délai de repère .
  - Si l’instrument est un Station totale de scan Trimble SX12, l’instrument passe en mode STD et le pointeur laser cesse de clignoter et se déplace pour se positionner à l’emplacement EDM. Le pointeur laser change à solide et le voyant d’illumination de la cible (TIL) clignote pendant la période définie dans le champ Délai de repère . Lorsque le point est stocké, l’instrument retourne automatiquement au mode TRK et le pointeur laser reprend le clignotement.
  A la fin de la durée Délai de repère l'instrument implante automatiquement le point suivant.Appuyez sur le Pause pour arrêter temporairement la procédure d'implantation auto. Utilisez les touches programmables Préc et Suivant pour sauter au point précédent ou suivant.
- Pendant que le logiciel est en itération pour trouver un point dans la tolérance de la cible, appuyez sur Pause pour arrêter temporairement le processus d’itération. Le logiciel change l’instrument au mode de suivi et affiche les deltas d’implantation, qui indiquent la direction dans laquelle l’EDM de l'instrument doit aller pour atteindre la cible. Une valeur affichée en rouge indique que les deltas sont hors tolérance. Utilisez les touches directionnelles sur le contrôleur ou les touches directionnelles dans l’écran vidéo pour déplacer l’EDM de l'instrument plus près de la cible. Dès que les valeurs delta s’affichent en noir appuyez sur Stocker pour stocker l’enregistrement, redémarrez la séquence d’implantation automatique, et déplacez-vous à l’étape repérer point.
- S'il n'est pas possible de trouver un point dans la tolérance, le point est ignoré.
Lorsque la procédure s'est terminée, l'écran Résultats indique le nombre de points implantés et le nombre de points ignorés.
