Pour implanter un arc

Avant de commencer, configurez vos paramètres d'affichage de navigation. Vous pouvez implanter par rapport à un MNT ou l'élévation du projet, si requis.

1. Effectuez l'une des choses suivantes:

   • Appuyez sur et sélectionnez Implantation / Arcs et puis appuyez sur à côté du champ Nom d'arc pour afficher une liste des arcs définis précédemment à partir desquels vous pouvez sélectionner.

   • Dans la carte, sélectionnez l'arc à implanter. Appuyez sur la touche morte Implanter.

     Lors de la sélection d'un arc à implanter, tapez près de l'extrémité de l'arc que vous voulez désigner comme le début. Des flèches sont tracées sur l'arc pour indiquer la direction. Si la direction de l'arc est incorrecte, tapez l'arc pour le désélectionner et puis tapez-le à l'extrémité correcte pour sélectionner à nouveau l'arc dans la direction requise. Autrement, appuyez et restez sur la carte et sélectionnez Direction d'arc inverse.

     Si l'arc a été décalé, les directions de déport ne sont pas échangées lorsque la direction de ligne est inversée.

2. Dans le champ Implanter, sélectionnez la méthode et puis complétez les champs requis. Consultez les Méthodes d'implantation d’arc ci‑dessous.

   Pour sélectionner la station à implanter, entrez-la au clavier, appuyez sur les touches programmables Sta- et Sta+, ou appuyez sur à côté des champs Station pour sélectionner une station dans la liste. Pour sélectionner la station de début ou de fin, appuyez sur la touche programmable Station de début ou Station de fin.

   Pour personnaliser les stations disponibles à l’implantation, appuyez sur à côté du champ Station pour afficher l’écran Sélectionner la station . Voir Stations disponibles pour l’implantation.

   Si la valeur de l’Intervalle de station est nulle aucune étiquette de station ne s’affiche. Si l’intervalle de station est 0, les étiquettes de station pour les stations de début et de fin plus toute station PI, PC ou PT s’affichent. Si l’intervalle de station est une valeur numérique, les étiquettes pour toutes les stations s’affichent (selon l’échelle de zoom).

3. Pour afficher le déblai ou le remblai par rapport à une surface pendant l’implantation, activez le bouton Déblai/Remblai à la surface.

   1. Dans le champ Surface, sélectionnez le fichier de surface à partir du dossier du projet courant. Seuls les fichiers de surface définis comme visibles ou sélectionnables dans le Gestionnaire des couches sont répertoriés.

      Alternativement, dans la carte sélectionnez des surfaces à partir des fichiers BIM. Si vous ne pouvez pas sélectionner des surfaces dans la carte, vérifiez que le fichier BIM soit configuré sur sélectionnable dans le Gestionnaire des couches. Si le bouton Mode de sélectiondans la barre d’outils BIM est en jaune , appuyez sur celui-ci et sélectionnez le mode Sélection de surface - Faces individuelles.

      Vous pouvez sélectionner le mode Sélection de surface - Objet entier, mais lors de l’utilisation du mode Objet entier, le logiciel sélectionne à la fois la surface supérieure et inférieure et calcule le déblai/remblai à la surface à laquelle vous vous trouvez le plus proche.

      Le champ Surface indique le nombre de surfaces que vous avez sélectionné dans la carte.

      Pour sélectionner une surface différente de la carte, appuyez deux fois dans la carte pour effacer la sélection courante et puis sélectionnez la nouvelle surface.

   2. Si requis, dans le champ Déport à la surface, spécifiez un déport à la surface. Appuyez sur pour sélectionner s’il faut appliquer le déport verticalement ou perpendiculairement à la surface.

   3. Pour afficher la distance à la surface dans l’écran de navigation d’implantation, appuyez sur Options. Dans la boîte de groupe Deltas, appuyez sur Modifier et sélectionnez le delta Dist V à la surface à la position actuelle ou Dist. perp. à la surface à la position actuelle. Appuyez sur Accepter.

4. Pour revoir la définition de l'arc, appuyez sur Détails.
5. Entrez la Hauteur d’antenne ou la Hauteur cible, la valeur de la station à implanter (s'il y en a), ainsi que tout détail supplémentaire, tels que les déports horizontaux et verticaux.
6. Appuyez sur Commencer.

7. Naviguer au point.

   Lorsque la méthode d’implantation est Station sur arc, Station/déport de l’arc, Point d’intersection d’arc, Point central de l’arc, ou Déport incliné, vous pouvez modifier l’élévation. Pour la modifier, appuyez sur la touche Espacement ou appuyez sur et entrez la nouvelle valeur d’élévation. L’élévation originale du projet est automatiquement restaurée dès que vous modifiez le projet ou la section du projet en cours d’implantation, ou dès que vous quittez l’implantation. Pour restaurer l’élévation originale pendant l’implantation après l’avoir modifiée, appuyez sur la touche Espacement ou appuyez sur et puis appuyez sur à côté du champ Elévation du projet et sélectionnez Recharger élévation originale.

8. Lorsque le point se trouve dans la tolérance, appuyez sur Mesurer pour mesurer le point.

   Lors de l’utilisation d’un Station totale de scan Trimble SX12 en mode TRK avec le pointeur laser activé, l’écran Implantation affiche la touche programmable Repérer point au lieu de la touche programmable Mesurer. Appuyez sur Repérer point pour mettre l’instrument en mode STD. Le pointeur laser cesse de clignoter et se déplace pour se positionner à la position EDM. Lorsque vous appuyez sur Accepter pour stocker le point, l’instrument retourne automatiquement au mode TRK et le pointeur laser reprend le clignotement. Pour mesurer à nouveau et mettre à jour les deltas d’implantation, appuyez sur Mesurer après avoir appuyé sur Repérer point et avant d’appuyer sur Accepter. Pour de plus amples informations, voir Paramètres EDM.

9. Appuyez sur Accepter pour stocker le point.
10. Si vous avez sélectionné l’option Afficher avant stockage, les deltas implantés que vous avez sélectionné dans l’écran Options d'implantation s'affichent. Appuyez sur Stocker.

11. Le logiciel retourne à l’écran de navigation ou, si vous avez sélectionné plusieurs éléments à implanter, le logiciel retourne à la liste Eléments d’implantation.

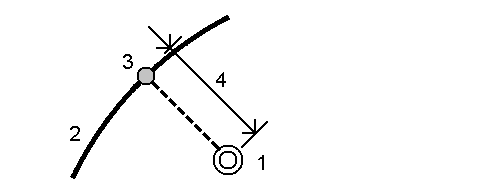

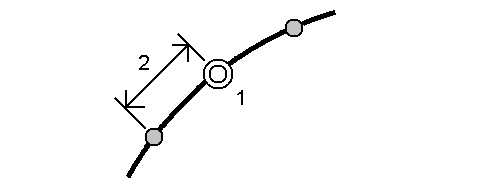

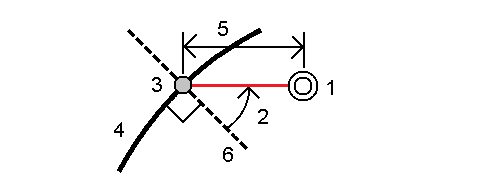

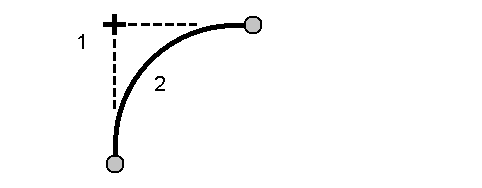

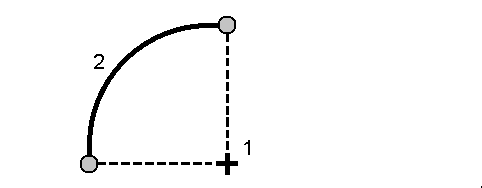

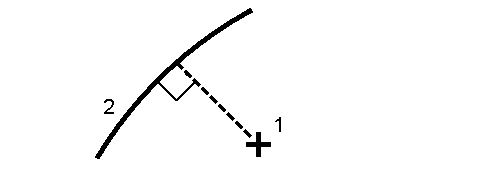

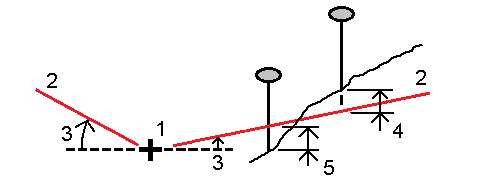

Méthodes d'implantation d’arc
