Wyznaczanie pozycji względem drogi drugorzędnej

Opcja Wybierz drogę drugorzędną umożliwia odniesienie szczegółów tyczenia z drogi drugorzędnej do pozycji tyczonej na drodze głównej (bieżącej). Opcja ta jest szczególnie przydatna w przypadku tyczenia środka drogi dwujezdniowej/autostrady dzielonej. Umożliwia on ustawienie pojedynczego tyczki ze szczegółami tyczenia dla lewej i prawej krawędzi mediany.

  1. Proszę dotknąć i wybrać Tyczenie.
  2. Proszę dotknąć opcji Tyczenie dróg.

  3. Wybierz plik GENIO. Naciśnij Następny.

  4. Proszę wybrać drogę podstawową. Naciśnij Następny.

  5. Wprowadź wartość w polu Wysokość celu/anteny. Naciśnij Następny.

    Wyświetlana jest główna droga.

  6. Proszę wybrać pozycję do tyczenia na drodze głównej. Pozycja musi znajdować się na ciągu 3D.

  7. W menu dotknij i przytrzymaj dotknij Wybierz drogę drugorzędną.

    W widoku planu wyświetlana jest droga drugorzędna.

    Może być konieczne powtórzenie kroku 6 po wybraniu drogi drugorzędnej.

    Aby odznaczyć drogę drugorzędną, proszę wybrać pozycję na ciągu 3D, a następnie z menu dotknij i przytrzymaj wybrać Wybierz drogę drugorzędną, a następnie dotknąć Brak.

  8. Aby wybrać pozycję do tyczenia na drodze drugorzędnej:

    1. Stuknij i przytrzymaj w widoku planu lub przekroju i wybierz opcję Wyświetl dodatkowy przekrój.

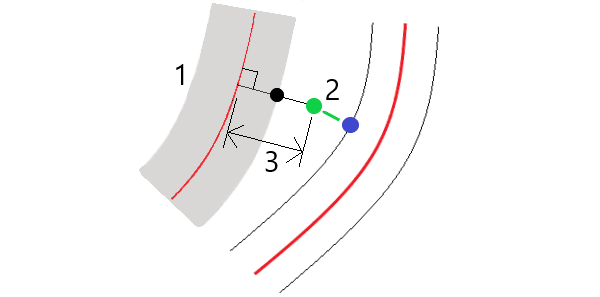

      Obliczona wartość stacji na drodze drugorzędnej (1) wybranej pozycji na drodze głównej (2) wraz z obliczonym przesunięciem (3) od wybranej pozycji do drogi drugorzędnej jest wyświetlana w górnej części ekranu:

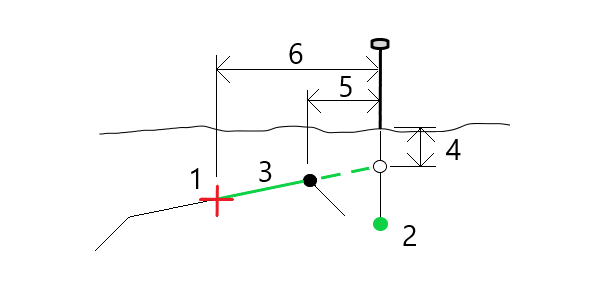

    2. Przekrój drogi drugorzędnej (1) w obliczonej stacji jest wyświetlany wraz z pozycją wybraną do tyczenia na drodze głównej (2). Proszę dotknąć linii (3) poprzedzającej pozycję, którą chcą Państwo umieścić na drodze drugorzędnej:

      Szczegóły tyczenia dla drogi drugorzędnej zgłoszone na ekranie Potwierdź różnice współrzędnych obejmują V.Dist do drogi (4), Poziome przesunięcia konstrukcyjne (obliczone) (5) i Odległość do osiowania (6).

  9. Naciśnij Akceptuj.
  10. Naciśnij Start. Użyj widoku planu lub przekroju, aby nawigować do punktu.

  11. Gdy punkt mieści się w granicach tolerancji, zmierz go i zaznacz na różnicy tyczenia dla dróg głównych i drugorzędnych.
