Aby wprowadzić łuk

  1. Dotknij i wybierz opcję Wprowadź / Punkty.

  2. Wprowadź nazwę łuku i, jeśli jest to wymagane, kod łuku.
  3. Podziel łuk korzystając z jednej z poniższych metod.
  4. Aby zmienić sposób obliczania odległości, stuknij w Opcje. Naciśnij Parametry obliczeń.
  5. Naciśnij Oblicz.
  6. Naciśnij Sklep.
  1. W polu Metoda wybierz Dwa punkty.

  2. Proszę wybrać punkt początkowy (1) i punkt końcowy (2) a następnie wprowadzić promień (3) łuku.

  3. Określ kierunek łuku.
  4. Wprowadź wartości w polach Stanowisko początkowe i Odstęp stanowisk.
  5. W razie potrzeby zaznacz pole wyboru Zapisz punkt środkowy, a następnie wprowadź nazwę punktu środkowego.
  1. W polu Metoda wybierz Długość i promień łuku.

  2. Proszę wybrać punkt początkowy (1), styczną tylną (2), promień (3)i długość łuku.

  3. Proszę określić kierunek łuku i nachylenie między punktem początkowym i końcowym.
  4. Wprowadź wartości w polach Stanowisko początkowe i Odstęp stanowisk.
  5. W razie potrzeby zaznacz pole wyboru Zapisz punkt środkowy, a następnie wprowadź nazwę punktu środkowego.
  1. W polu Metoda wybierz Kąt i promień delty.

  2. Proszę wprowadzić nazwę punktu początkowego (1), styczną tylną (2), promień (3) i kąt zwrotu (4) łuku.

  3. Proszę określić kierunek łuku i nachylenie między punktem początkowym i końcowym.
  4. Wprowadź wartości w polach Stanowisko początkowe i Odstęp stanowisk.
  5. W razie potrzeby zaznacz pole wyboru Zapisz punkt środkowy, a następnie wprowadź nazwę punktu środkowego.
  1. W polu Metoda proszę wybrać Punkt przecięcia i styczne.

  2. Proszę wybrać punkt przecięcia (1) i wprowadzić styczną tylną (2), styczną przednią (3) oraz promień (4) łuku.

  3. Wprowadź wartości w polach Stanowisko początkowe i Odstęp stanowisk.
  4. W razie potrzeby zaznacz pole wyboru Zapisz punkt środkowy, a następnie wprowadź nazwę punktu środkowego.

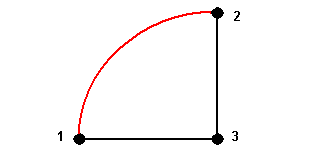

  1. W polu Metoda wybierz Dwa punkty i punkt środkowy.
  2. Określ kierunek łuku.

  3. Proszę wybrać punkt początkowy (1), punkt końcowy (2) i punkt środkowy (3) łuku.

  4. Wprowadź wartości w polach Stanowisko początkowe i Odstęp stanowisk.

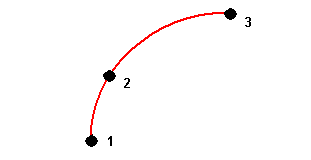

  1. W polu Metoda wybierz Dwa punkty.

  2. Proszę wybrać punkt początkowy ( 1), punkt końcowy (2) i punkt środkowy (3) łuku.

  3. Wprowadź wartości w polach Stanowisko początkowe i Odstęp stanowisk.
  4. W razie potrzeby zaznacz pole wyboru Zapisz punkt środkowy, a następnie wprowadź nazwę punktu środkowego.

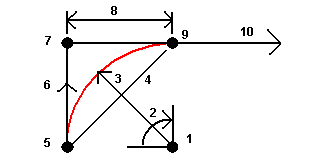

Cechy łuku przedstawiono poniżej.

1

Punkt centralny

2

Kąt środkowy łuku

3

Promień

4

Długość cięciwy

5

Od punktu

6

Azymut wejścia

7

Punkt przecięcia

8

Długość stycznej

9

Do punktu

10

Azymut wyjścia

Wartość azymutu wejścia (6)jest powiązana z kierunkiem (prawy na powyższym schemacie) w którym wzrasta kilometraż lub stanowiska. Na przykład, jeśli stoisz na punkcie przecięcia (7) i jesteś zwrócony w kierunku wzrastania stanowiska lub kilometrażu, azymut wyjścia (10) znajduje się przed tobą, a azymut wejścia (6) za tobą.

Kierunek (L lub R) określa, czy łuk obraca się w lewo (przeciwnie do ruchu wskazówek zegara) czy w prawo (zgodnie z ruchem wskazówek zegara) od punktu początkowego (1) do punktu końcowego (2). Poniższy rysunek przedstawia łuk lewy (3) i prawy (4) łuk.

Nachylenie łuku jest określane na podstawie rzędnych punktów początkowego i końcowego łuku.
