Wymagania pozycji tyczenia
Pozycje tyczenia zazwyczaj definiują położenie otworów na śruby lub otworów wiertniczych w tunelu, a także są używane do definiowania otworów strzałowych w ścianie tunelu lub otworów do instalowania rur. Wszystkie pozycje tyczenia są definiowane przez zakres stanowisk, wartości domiarów oraz metodę. Zakres stanowisk można zdefiniować jako pojedyncze stanowisko lub wiele stanowisk ze zdefiniowanymi stanowiskami początkowym i końcowym.
Można wprowadzić pozycje tyczenia w ramach definicji tunelu korzystając z ekranu Tyczenie w programie Trimble Access. Alternatywnie można zaprojektować pozycje tyczenia w Trimble Business Center, a następnie zapisać je jako plik TXL do użycia w programie Trimble Access lub zaimportować pozycje tyczenia z pliku CSV. Aby wprowadzić lub zaimportować pozycje tyczenia, zobacz Aby dodać pozycje tyczenia.
Wyznaczanie pozycji za pomocą Trimble Access Tunele odnosi się do procesu tyczenia zaprojektowanych pozycji i fizycznego oznaczania położenia wyznaczonych punktów na powierzchni tunelu, tak aby sprzęt wiertniczy mógł zostać poprowadzony do właściwej lokalizacji każdego punktu w celu wywiercenia otworu i montażu śruby lub rury. Zobacz Aby wytyczyć predefiniowane pozycje.
Metody pozycji tyczenia
Obsługiwane typy pozycji tyczenia to:
- Otwory strzałowe czołowe
- Otwory na śruby można wykonać następującymi metodami:
- Biegunowo
- Odległość pozioma
- Wysokość
- Wielokrotne promieniowe
- Rury
Zapoznaj się z poniższymi rysunkami:
1
Otwór strzałowy
2
Biegunowo
3
Odległość pozioma
4
Wysokość
5
Wielokrotne promieniowe
6
Osiowanie
7
Środek odsunięcia
8
Interwał
9
Rury
Tyczenie otworu strzałowego
Poniższy schemat przedstawia pozycje tyczenia otworów strzałowych.
1
Pozycje otworu strzałowego
2
Pozycja projektowa
3
Powierzchnia projektowa
4
Powierzchnia tunelu
5
Osiowanie tunelu
Tyczenie otworu na śruby
Zapoznaj się z poniższym schematem, aby wytyczyć otwory na śruby zdefiniowane przez metodę biegunową (w tym wielokrotną promieniową), odległość poziomą i wysokość.
1
Pozycje tyczenia zdefiniowane biegunowo
2
Pozycje tyczenia zdefiniowane odległością poziomą
3
Pozycje tyczenia zdefiniowane wysokością
4
Pozycja projektowa
5
Powierzchnia projektowa
6
Powierzchnia tunelu
7
Środek dla pozycji biegunowej

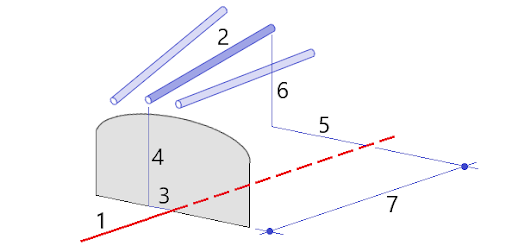

Tyczenie rur
Wyznacz pozycje rur, aby zainstalować łuk rur, który rozciąga się wzdłuż planowanej trasy tunelu, aby wzmocnić strop obszaru roboczego. Zazwyczaj podczas sekwencyjnego drążenia tunelu instaluje się szereg regularnie rozmieszczonych i zachodzących na siebie łuków rur ( obudowa parasolowa lub osłona baldachimowa).
1
Osiowanie
2
Parasol rurowy
3
Domiar poziomy (początek rury)
4
Domiar pionowy (początek rury)
5
Domiar poziomy (koniec rury)
6
Domiar pionowy (koniec rury)
7
Odległość 2D wzdłuż osiowania.
Wymagania importowanych pozycji tyczenia
Nie można zaimportować Wielokrotne promieniowe pozycji tyczenia.
Wymagany format pliku CSV to:
KilometrażPoczątkowy, KilometrażKońcowy, Typ, DomiarPoz, DomiarPion, Kod, Kierunek, Powierzchnia, DodatkDomiarPoz, DodatkDomiarPion, Długość.
W poniższych przykładach przedstawiono format dla każdej z określonych metod:
| Pozycje tyczenia | Metoda | Wartości | Przykład |
|---|---|---|---|
|
Otwory strzałowe czołowe |
Otwór strzałowy |
KilometrażPoczątkowy, KilometrażKońcowy, Typ, DomiarPoz, DomiarPion, Kod |
40,60,Blasthole,0.5,‑0.5,Blast hole |
|
Promieniowe otwory na śruby |
Biegunowo |
KilometrażPoczątkowy, KilometrażKońcowy, Typ, DomiarPoz, DomiarPion, Kod, Kierunek, Powierzchnia, ŚrodekPoz, ŚrodekPion |
0,40,Radial,‑3.2,2.2,Bolt hole,,S2,1.05,0.275 |
|
Poziome otwory na śruby |
Odległość pozioma |
KilometrażPoczątkowy, KilometrażKońcowy, Typ, DomiarPoz, DomiarPion, Kod, Kierunek, Powierzchnia |
0,20,Horizontal,,3.1,Bolt hole,Right,S2 |
|
Pionowe otwory na śruby |
Wysokość |
KilometrażPoczątkowy, KilometrażKońcowy, Typ, DomiarPoz, DomiarPion, Kod, Kierunek, Powierzchnia |
0,,Vertical,3.2,,Bolt hole,Up,S2 |
| Rury | Rura |
KilometrażPoczątkowy, KilometrażKońcowy, Typ, DomiarPoz, DomiarPion, Kod, DomiarKońcPoz, DomiarKońcPion, DługośćRury |
0,,Pipe,‑1.0,2.5,Pipe,-1.1,2.6,5.0 |
- Nazwa powierzchni, Kod, wartości Domiaru poziomego i Domiaru pionowego są opcjonalne.
- Jeśli nie określono nazwy powierzchni lub nazwa powierzchni nie ma zastosowania do określonego zakresu kilometrażu, używana jest pierwsza powierzchnia szablonu odpowiednia dla zakresu kilometrażu.
- Wartość Metody musi być jedną z następujących: Otwór strzałowy, Odległość pozioma, Wysokość, Biegunowo, Rura.
- Wartość Kierunek musi być jedną z następujących: Góra, Dół, Lewo, Prawo lub Pusty (dla domiaru biegunowego, otworu strzałowego lub rury).
