Para piquetar automaticamente linhas laser a partir de uma linha central

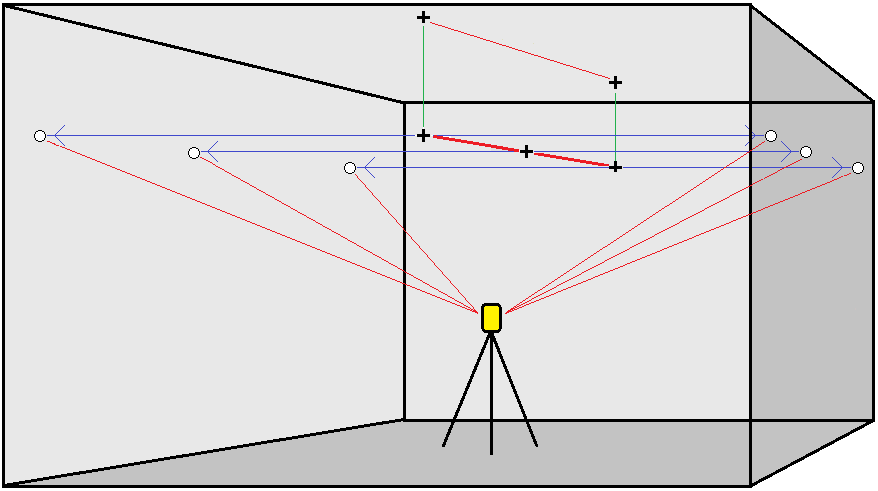

Piquete automaticamente deslocamento de linhas laser a partir de uma linha central. As linhas laser são definidas a intervalos regulares em ângulos retos com relação à linha central.

1. Para criar a linha central:
   • No mapa, selecione a linha e então clique em Piquetagem Automática / Deslocamento da Linha Laser a partir da LC.

   • Clique em e selecione Piquetagem automática / Deslocamento da Linhas laser a partir da LC e selecione os pontos inicial e final.

     Ao selecionar pontos, selecione-os no mapa ou clique em para outros métodos de seleção. Consulte Selecionando pontos.

   Para inverter a direção da linha, clique em Trocar.

2. Então:
   1. Defina um Intervalo para piquetar a linha.
   2. Se necessário, defina os deslocamentos. A linha central pode ser deslocada por um:
      • Deslocamento vertical – aplicado acima ou abaixo da linha central

      • Deslocamento de estação – aplicado para trás ou para a frente ao longo da linha central

      Esses deslocamentos são usados para calcular as posições de desenho.

   3. Para estender a linha central, insira a distância de extensão no campo Estender além do ponto final. Para reduzir a linha central, insira um valor negativo nesse campo.
   4. Clique em Próximo.
3. Revise as linhas laser definidas. Selecione e apague linhas que não precisem ser piquetadas. Clique em Próximo.
4. Insira valores para Detalhes do ponto e Configurações, ou aceite os valores padrão. Clique em Próximo.
5. Para auxiliar a piquetagem automática de linhas laser, você é solicitado a mirar e medir a posição no lado direito da mina. Repita o procedimento quando solicitado a fazê-lo no lado esquerdo.

6. Clique em Próximo.

   O software Minas piqueta todos os pontos à esquerda, começando com a primeira linha e terminando na última. Em seguida, piqueta todos os pontos à direita, começando com a última linha e terminando com a primeira.

   Se o instrumento não apontar na direção correta, durante o período de Espera do início, você pode apontar o instrumento manualmente na direção correta.

   O software usará a posição anterior para reduzir o número de iterações necessárias para encontrar a próxima posição. No entanto, se uma posição não for encontrada dentro da tolerância, o software usará a posição de desenho da posição anterior para reduzir o número de iterações necessárias para encontrar a próxima posição.

   • Quando uma posição é encontrada dentro da tolerância, o evento Ponto de marca soa e:

     • Se o instrumento possuir luz de rastreamento, o ponteiro laser e a luz de rastreamento piscarão pelo período definido no campo Atraso de marcação.
     • Se o instrumento for um Estação Total de Escaneamento Trimble SX12, o instrumento muda para o modo STD e o ponteiro laser para de piscar e se posiciona no local do EDM. O ponteiro laser muda para sólido enquanto a luz de iluminação do alvo (TIL) pisca pelo período definido no campo Atraso de marcação. Quando o ponto é armazenado, o instrumento retorna automaticamente para o modo TRK e o ponteiro laser volta a piscar.

     No final do período Espera da marca o instrumento piqueta automaticamente o próximo ponto. Pressione Pausar para interromper temporariamente o processo de piquetagem automática. Use as teclas programáveis Ant e Prox a fim de pular para o ponto seguinte ou anterior.

   • Enquanto o software estiver iterando para encontrar um ponto dentro da tolerância do alvo, pressione Pausar para interromper temporariamente o processo de iteração. O software muda o instrumento para o modo de rastreamento e mostra os deltas de piquetagem, que indicam a direção em que o MED do instrumento precisa seguir para atingir o alvo. Um valor mostrado em vermelho indica que os deltas estão fora da tolerância. Use as teclas de setas no controlador ou as teclas de setas na tela de vídeo para mover o MED do instrumento para mais perto do alvo. Uma vez que os valores delta sejam exibidos em preto, pressione Armazenar para armazenar o registro, reinicie a sequência de piquetagem automática e siga para o passo do ponto de marca.

   • Se não for encontrado nenhum ponto dentro da tolerância, o ponto é desprezado.

7. Quando o processo for completado, a tela Resultados mostra o número de pontos piquetados e o número de pontos desprezados.
