Para piquetar automaticamente linhas laser

Piquetar automaticamente pontos de linha laser ao longo da face da mina usando um arquivo de desenho ou calculando novos locais de linha laser ao longo da linha de grade.

1. Para criar linhas laser:

   • No mapa, selecione a linha e então clique em Piquetagem Automática / Linhas Laser.

     Ao selecionar linhas laser no mapa arrastando uma caixa ao redor deles, as definições de linha laser agora são listadas na ordem em que estão definidas no arquivo. Ao selecioná-los pressionando-os individualmente no mapa, as definições de linha laser ainda são exibidas na ordem selecionada na qual você as selecionou no mapa.

   • Clique em e selecione Piquetagem automática / Linhas Laser e selecione os pontos:
     1. Defina o Método de seleção como Prefixo ou Sufixo de modo que corresponda à convenção de nomenclatura dos pontos no seu trabalho.

     2. Insira o Prefixo/sufixo dos pontos esquerdos e o Prefixo/sufixo dos pontos direitos. Clique em Próximo.

        Todos os pontos correspondentes no trabalho com os prefixos/sufixos corretos serão listados.

        Pares combinados de pontos devem ser definidos usando seus nomes de ponto. Um ponto deve ter um prefixo ou sufixo para identificá-lo como a extremidade esquerda ou direita da linha. O resto do nome do ponto deve ser idêntico para que um par combinado seja encontrado. Por exemplo, se o prefixo dos pontos Esquerdos é E e dos pontos Direitos é D, os seguintes pontos serão identificados como pares combinados: E1–D1, E15–D15, E101–D101, etc.

     3. Caso necessário, selecione e apague quaisquer pontos que não requeiram piquetagem.
     4. Clique em Próximo.

   Para inverter a direção da linha, clique em Trocar.

2. Insira valores para Detalhes do ponto e Configurações, ou aceite os valores padrão. Clique em Próximo.

3. Clique em Próximo.

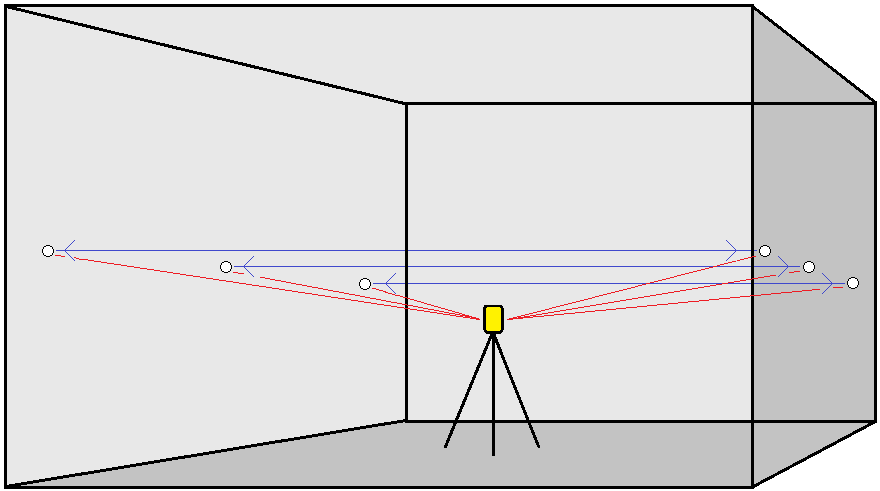

   O software Minas piqueta todos os pontos à esquerda, começando com a primeira linha e terminando na última. Em seguida, piqueta todos os pontos à direita, começando com a última linha e terminando com a primeira.

   Se o instrumento não apontar na direção correta, durante o período de Espera do início, você pode apontar o instrumento manualmente na direção correta.

   O instrumento gira até o ponto do desenho, mede uma posição e verifica essa posição contra as tolerâncias definidas. Se estiver fora das tolerâncias, ele gira para uma nova posição e repete o processo até que uma posição dentro da tolerância seja encontrada ou o número máximo de interações seja atingido.

   O software usará a posição anterior para reduzir o número de iterações necessárias para encontrar a próxima posição. No entanto, se uma posição não for encontrada dentro da tolerância, o software usará a posição de desenho da posição anterior para reduzir o número de iterações necessárias para encontrar a próxima posição.

   • Quando uma posição é encontrada dentro da tolerância, o evento Ponto de marca soa e:

     • Se o instrumento possuir luz de rastreamento, o ponteiro laser e a luz de rastreamento piscarão pelo período definido no campo Atraso de marcação.
     • Se o instrumento for um Estação Total de Escaneamento Trimble SX12, o instrumento muda para o modo STD e o ponteiro laser para de piscar e se posiciona no local do EDM. O ponteiro laser muda para sólido enquanto a luz de iluminação do alvo (TIL) pisca pelo período definido no campo Atraso de marcação. Quando o ponto é armazenado, o instrumento retorna automaticamente para o modo TRK e o ponteiro laser volta a piscar.

     No final do período Espera da marca o instrumento piqueta automaticamente o próximo ponto. Pressione Pausar para interromper temporariamente o processo de piquetagem automática. Use as teclas programáveis Ant e Prox a fim de pular para o ponto seguinte ou anterior.

   • Enquanto o software estiver iterando para encontrar um ponto dentro da tolerância do alvo, pressione Pausar para interromper temporariamente o processo de iteração. O software muda o instrumento para o modo de rastreamento e mostra os deltas de piquetagem, que indicam a direção em que o MED do instrumento precisa seguir para atingir o alvo. Um valor mostrado em vermelho indica que os deltas estão fora da tolerância. Use as teclas de setas no controlador ou as teclas de setas na tela de vídeo para mover o MED do instrumento para mais perto do alvo. Uma vez que os valores delta sejam exibidos em preto, pressione Armazenar para armazenar o registro, reinicie a sequência de piquetagem automática e siga para o passo do ponto de marca.

   • Se não for encontrado nenhum ponto dentro da tolerância, o ponto é desprezado.

4. Quando o processo for completado, a tela Resultados mostra o número de pontos piquetados e o número de pontos desprezados.
