Para piquetar uma polilinha

Polilinhas são duas ou mais linhas ou arcos conectados juntos. Se necessário, você pode criar uma polilinha a partir de pontos existentes no mapa. Consulte Para digitar uma polilinha.

Antes de começar, configure as configurações de exibição de navegação. Você pode piquetar em relação a um DTM ou a elevação do projeto, se necessário.

  1. Para selecionar a polilinha:

    • A partir do mapa, você pode:
      • Selecione a polilinha e pressione Piquetagem.

      • Pressione duas vezes a polilinha no mapa.

      Ao selecionar uma polilinha para piquetagem no mapa, pressione próximo ao fim da polilinha que quer definir como o início. Setas serão então traçadas sobre a polilinha para indicar o sentido. Se o sentido estiver incorreto, pressione a polilinha para remover a seleção e pressione-a na extremidade correta para selecioná-la novamente no sentido necessário. Se preferir, pressione e mantenha pressionado o mapa e selecione Inverter sentido da polilinha no menu.

      Se a polilinha tiver sido deslocada, os sentidos de deslocamento não são trocados quando o sentido da polilinha for invertido.

    • No menu, pressione e selecione Piquetagem / Polilinhas.

  2. No campo Piquetagem, selecione o método e preencha os campos necessários. Consulte os Métodos de piquetagem de polilinha abaixo.

    Para selecionar a estação a ser piquetada, digite-a, use as teclas programáveis Sta- e Sta+, ou clique em aos campos de Estação para selecionar uma estação a partir da lista. Para selecionar a estação inicial ou final, clique nas tecla programáveis Estação Inicial ou Estação Final .

    Para personalizar as estações disponíveis para piquetagem, pressione ao lado do campo Estação para visualizar a tela Selecionar estação. Consulte Estações disponíveis para piquetagem.

    Se o valor do Intervalo de estação for nulo, nenhum rótulo de estação será exibido. Se o intervalo de estação for 0, os rótulos de estação para as estações inicial e final mais quaisquer estações PI, PC ou PT serão exibidos. Se o intervalo de estação for um valor numérico, rótulos para todas as estações serão exibidos (dependendo da escala de zoom).

  3. Para exibir o corte ou aterro em relação a uma superfície durante a piquetagem, ative a chave Corte/Aterro para superfície.

    1. No campo Superfície, selecione o arquivo de superfície da pasta de projeto atual. Somente arquivos de superfície definidos como visíveis ou selecionáveis no Gerenciador de camadas são listados.

      Opcionalmente, selecione no mapa superfícies de arquivos BIM . Se não for possível selecionar superfícies no mapa, certifique-se de que o arquivo BIM esteja configurado como selecionável no Gerenciador de camadas. Se o botão Modo de seleção na barra de ferramentas BIM  estiver amarelo, clique nele e selecione o modo Seleção de superfície - Faces individuais.

      Você pode selecionar o modo Seleção de superfície - Objeto inteiro, mas ao usar o modo Objeto inteiro, o software seleciona a superfície superior e inferior e calcula o corte/aterro para qualquer superfície mais próxima.

      O campo Superfície indica o número de superfícies que você selecionou no mapa.

      Para selecionar uma superfície diferente do mapa, pressione duas vezes o mapa para limpar a seleção atual e então selecione a nova superfície.

    2. Se necessário, no campo Deslocamento para superfície, especifique um deslocamento para a superfície. Pressione para selecionar se o deslocamento deve ser aplicado verticalmente ou perpendicularmente à superfície.

    3. Para exibir a distância até a superfície na tela de navegação de piquetagem, clique em Opções. Na caixa de grupo Deltas, clique em Editar e selecione a Dist. V. até a superfície na posição atual ou o delta Dist. Perp. até a superfície no delta da posição atual. Clique em Aceitar.

  4. Para revisar a definição de polilinha, pressione Detalhes.
  5. Insira a altura da antena ou a Altura do alvo, o valor da estação a ser piquetada (se houver uma) e outros detalhes, tais como deslocamentos horizontal e vertical.
  6. Pressione Iniciar.

  7. Navegar até o ponto.

    Os deltas de navegação Relativos à polilinha são derivados projetando-se a partir de sua posição atual perpendicular à polilinha para calcular o valor de Ir para Esquerda/Direita, com o valor de Ir para Frente/Trás calculado a partir daquela estação ao longo da polilinha até a estação alvo.

    Quando o método de piquetagem for Estação na polilinha, Estação/deslocamento a partir da polilinha ou Deslocamento assimétrico, você pode editar a elevação. Para editar isso, pressione a tecla Espaço ou pressione e insira o novo valor de elevação. A elevação projetada original é automaticamente restaurada assim que você altera o desenho ou a seção do projeto que está sendo piquetada, ou assim que você sai da piquetagem. Para restaurar a elevação original durante a piquetagem após editá-la, clique em Espaço ou clique em e então clique em ao lado do campo Elevação de projeto de projeto e selecione Recarregar elevação original.

  8. Quando o ponto estiver dentro da tolerância, pressione Medir para medir o ponto.

    Ao usar um Estação Total de Escaneamento Trimble SX12 no modo TRK com o apontador de laser ativado, a tela Piquetagem mostra a tecla programável Marcar ponto em vez da tecla programável Medir. Toque em Marcar ponto para colocar o instrumento em modo STD. O apontador de laser para de piscar e se move para se posicionar no local do EDM. Ao pressionar Aceitar para armazenar o ponto, o instrumento voltará automaticamente ao modo TRK e o apontador de laser voltará a piscar. Para medir novamente e atualizar os deltas de piquetagem, pressione Medir depois de pressionar Marcar ponto e antes de pressionar Aceitar. Para obter mais informações, consulte Configurações EDM.

  9. Pressione Aceitar para armazenar o ponto.
  10. Se você tiver selecionado a opção Visualizar antes de armazenar, os deltas piquetados que você selecionou na tela Opções de piquetagem serão mostrados. Clique em Armazenar.
  11. O software retorna à tela de navegação ou, se você selecionou vários itens para piquetar, o software retorna à lista Piquetar itens.

Métodos de piquetagem de polilinha

Ao piquetar uma estação ou piquetar para a polilinha, você pode pressionar outra estação ou polilinha no mapa para alterar o que você está piquetando, e os detalhes de piquetagem na atualização do painel adjacente para refletir a nova seleção.

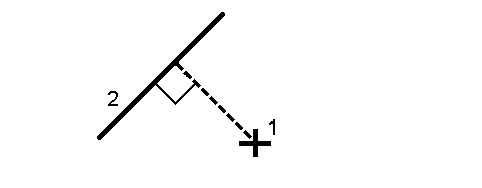

Meça sua posição (1) em relação a uma polilinha (2).

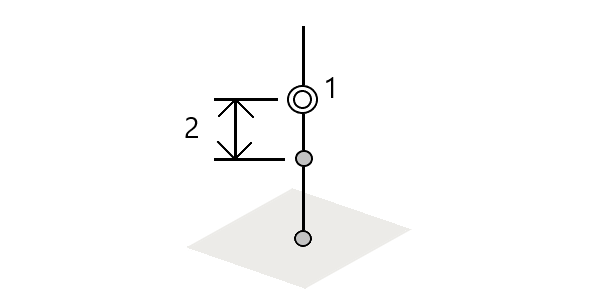

Piquetar a distância ao longo de uma polilinha definida (1) no intervalo de distância (2). Os valores de distância e intervalo de distância são distâncias de declive ao longo da polilinha, em vez de distâncias horizontais. Esse método também permite que posições em uma polilinha vertical sejam piquetadas.

Ao piquetar usando este método, os valores de estação são exibidos no mapa na horizontal.

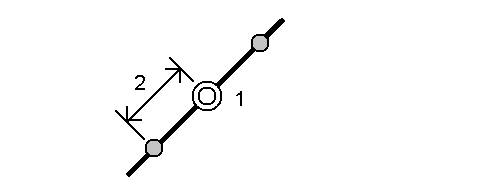

Piquetar estações (1) numa polilinha definida no intervalo de estação (2) ao longo da polilinha.

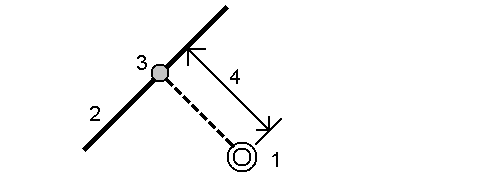

Piquetar um ponto (1) perpendicular a uma estação (3) sobre uma polilinha definida (2) e deslocamento para a esquerda ou direita por uma distância horizontal (4). A elevação de traçado do ponto é a mesma elevação da polilinha na estação selecionada.

Também é possível aplicar um deslocamento vertical.

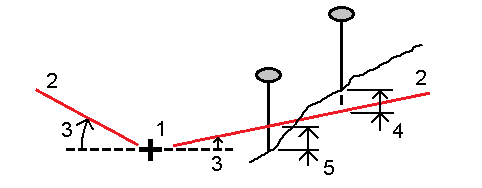

Meça sua posição relativa a um declive (2) para qualquer dos lados de uma polilinha definida (1). Cada declive pode ser definido com um gradiente distinto (3).

Use o campo Inclinação esq e o campo Inclinação Dir para definir o tipo de gradiente usando um dos seguintes modos:

  • distância horizontal e vertical
  • gradiente e distância da inclinação
  • gradiente e distância horizontal

O software informa sua posição em relação a uma polilinha e a distância vertical como um corte (4) ou aterro (5) até o declive.

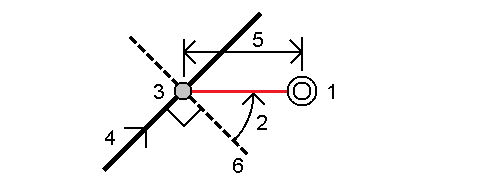

Faça a piquetagem de um ponto (1) em posição assimétrica (2) a partir de uma estação (3) sobre uma polilinha definida (4) e deslocamento para a esquerda ou direita por uma distância assimétrica (5). A assimetria pode ser definida pelo delta de um ângulo em relação a uma polilinha para frente ou para trás (6), em ângulos retos com a polilinha sendo piquetada, ou a assimetria poderá ser definida por um azimute. O diagrama mostra um ponto definido por uma assimetria à frente e deslocamento para a direita.

A elevação do ponto pode ser definida por:

  • Declive a partir da polilinha – a elevação é calculada por um declive desde a elevação da polilinha na estação inserida
  • Delta a partir da polilinha – a elevação é calculada por um delta desde a elevação da polilinha na estação inserida.
  • Inserção – A elevação é inserida.

Se a polilinha não tiver elevação, a elevação do ponto deverá ser inserida.

  1. Para definir o eixo de dobra, selecione o método de Derivação do eixo de dobra e preencha os campos apropriados:

    1 – Deslocamento e elevação. Insira um deslocamento (4) a partir da polilinha e a elevação (5) a partir da posição de dobra.

    2 – Deslocamento e declive. Insira um deslocamento (6) a partir da polilinha, e o valor de inclinação (7) da polilinha à posição de dobra.

    3 – Deslocamento e distância vertical. Insira um deslocamento (8) a partir da polilinha, e a diferença vertical (9) da polilinha à posição de dobra.

    Se a polilinha for definida por pontos sem elevação, o único método de derivação de dobra disponível será Deslocamento e elevação.

  2. Para definir o declive lateral:

    Insira os valores de Talude de Corte (1), Talude de aterro (2) e Largura da vala de corte (3).

    Taludes de escavação e de aterro são apresentados como valores positivos. Não é possível adicionar uma sequência após um talude.

    Para definir um talude apenas com um declive de preenchimento ou de corte, deixe o outro campo valor de declive como '?'.

Ao piquetar um declive lateral, a posição de dobra e, se aplicável, a posição de dobra do declive de recorte é exibida no mapa e pode ser selecionada e piquetada.
