Automatické laserové vytyčování stěn

Automaticky vytyčujte stěnové lasery pro vyšší přesnost při navádění vrtacího zařízení.

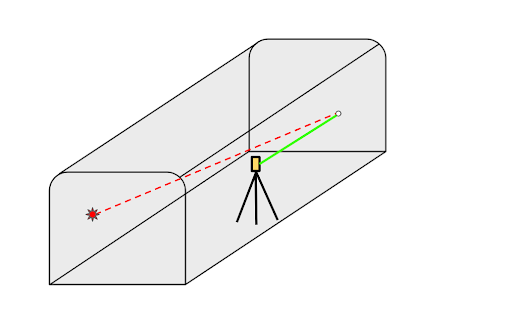

Tento pracovní postup umožňuje umístit nástěnné lasery dvěma způsoby:

• Ruční řešení se vypočítá namířením laseru přístroje na konkrétní připevňovací bod a požadované místo na skalní stěně.

• Optimalizované řešení vyhledá nejlepší možnou laserovou linii pro stěnu na základě počátečního bodu připevnění, středové osy a návrhu stěny, vzdálenosti od stěny a sklonu.

Obě tyto metody využívají váš ruční vstup k zajištění přesné reference pro vedení vrtání na pracovní ploše.

1. Výpočet umístění nástěnného laseru:
   1. Začněte jedním z následujících kroků:
      • Na mapě vyberte středovou čáru dolu a poté klepněte na Automatické vytyčování / Nástěnný laser.

      • Klepněte na a vyberte Automatické vytyčování / Nástěnný laser.

   2. Potvrďte nebo vyberte středovou čáru dolu z návrhu na mapě a klepněte na tlačítko Další.

   3. Vyberte čarou návrhu zdi z návrhu na mapě a klepněte na tlačítko Další.

   4. Namiřte laser přístroje na požadovaný připevňovací bod a poté zvolte, jak se bude vypočítávat sklon laseru. Můžete buď vybrat Výška nad středovou linií a použít automaticky vypočítanou hodnotu, nebo vybrat Sklon a ručně zadat konkrétní hodnotu. Klepněte na šipku vedle vstupního pole spádu a výběr možnosti Dolů označte pokles a Nahoru označte sklon. Klikněte na Další.

   5. Namiřte laser na skalní stěnu, kam chcete, aby laserový paprsek vedl.

      TIP – V jakémkoli okamžiku pracovního postupu můžete přístroj přesunout nebo se vrátit a změnit řešení, načež software provede přepočet.

   Software vypočítá ruční řešení na základě toho, kam geodet namířil přístroj na skalní stěnu. Ruční řešení je na mapě zobrazeno jako přerušovaná zelená čára a výsledky jsou zobrazeny v poli Řešení laserem.

2. Pro výpočet optimalizovaného řešení:
   1. V případě potřeby klepněte na Možnosti a upravte hodnotu vzdálenosti od zdi ve skupinovém poli Parametry hledání nejlepšího řešení. Klepnutím na tlačítko Akceptovat se vrátíte k pracovnímu postupu nástěnného laseru.
   2. Klepnutím na softwarové tlačítko Přichytit k nejlepšímu se vypočítá optimalizované řešení na základě vybraného bodu připojení a hodnoty vzdálenosti od zdi.

   Software vypočítá optimalizované řešení na základě bodu uchycení, středové čáry, návrhu stěny a sklonu. Optimalizované řešení je na mapě zobrazeno jako plná zelená čára a výsledky jsou zobrazeny v poli Laserové řešení (nejlepší).

3. Až budete připraveni k instalaci nástěnného laseru, použijte pro pomoc s instalací softwarová tlačítka Otočit k připevnění a Otočit k skalní stěně.

4. Po instalaci nástěnného laseru:

   1. Klikněte na Další.

   2. Zadejte název a kód konečného bodu uchycení laseru a klepněte na Měřit pro uložení.

   3. Zadejte název a kód posledního bodu skalní stěny a klepněte na Měřit pro uložení.

   4. Zadejte název a kód promítaného koncového bodu laserové čáry na stěně a klepněte na tlačítko Další.

      Zobrazí se výsledky laserového řešení, připevňovací bod, bod skalní stěny a koncový bod.

   5. Ťukněte na Uložit.
