Kontrola odchylky vytyčování

Ve výrobním prostředí použijte Uživatelský souřadnicový systém a Kontrola odchylek pro měření polohy prvku a dostávejte v reálném čase srovnání vytyčeno versus navrženo vzhledem k uživatelskému souřadnicovému systému (USS) spíše než k přístroje. Tento iterativní proces umožňuje přesné seřízení těžkých objektů před trvalým svařováním.

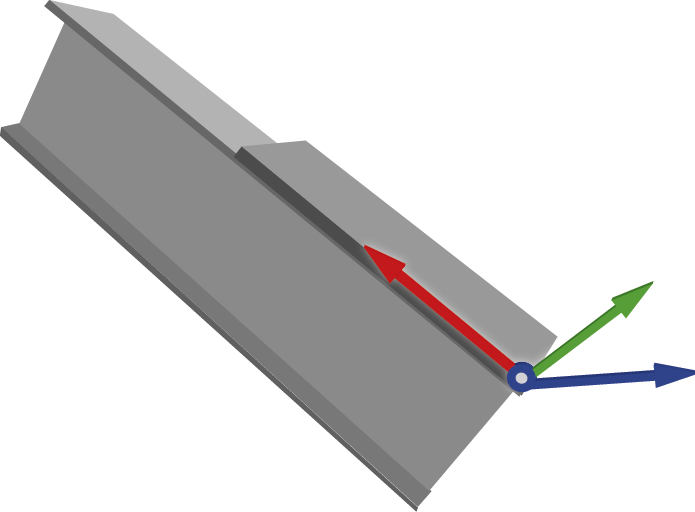

Níže uvedený obrázek ukazuje praktický příklad toho, jak může být USS umístěn pro zvýšení přesnosti při provádění svaru na nosníku. USS umožňuje dočasnou pohyblivou mřížku, která funguje jako vlastní počátek. Definováním počátku a os vzhledem ke konkrétnímu objektu se všechny hlášené odchylky vztahují přímo k orientaci tohoto objektu. Níže uvedený obrázek ukazuje příklad toho, jak může být USS umístěn pro zvýšení přesnosti při sváření na nosníku.

POZNÁMKA – Kontrola odchylek vytyčení a funkce uživatelského souřadnicového systému jsou k dispozici s možností softwaru Objektově orientované určení. Chcete-li zakoupit licenci, kontaktujte svého místního Trimble Distributora.

  1. Klepněte na a vyberte Vytyčení / Kontrola odchylky.

  2. Klepněte na soft klávesu Nastavit USS.

  3. Vyberte metodu pro definování uživatelského souřadnicového systému:

    • Body: Vyberte bod počátku, bod na ose X a bod na vodorovné ose.

    • Linie: Vyberte linii nebo hranu podél osy X a linii nebo hranu podél osy Y.

    • Manuál: Zadáním souřadnic upravte hodnoty počátku a rotace. Pokud existuje předchozí USS, zobrazí se poslední uložený USS. Pokud ne, osa se zobrazí ve středu modelu.

    • Načíst: Vyberte dříve uložený USS.

  4. Zadejte název uživatelského souřadnicového systému.

  5. Definujte orientaci uživatelského souřadnicového systému:

    • Bodová metoda:

      • Vyberte počátek.

      • Vyberte bod na ose X.

      • Vyberte bod na vodorovné ose.

    • Metoda linie:

      • Vyberte linii/hranu podél osy X.

      • Vyberte linii/hranu podél osy Y.

    • Manuální metoda:

      • Pokud byl v jobu vytvořen předchozí uživatelský souřadnicový systém, při výběru ruční metody se zobrazí poslední uložený USS a lze upravit hodnoty počátku a rotace.

      • Pokud nebyl vytvořen žádný předchozí USS, osa se zobrazí ve středu modelu.

    • Načtěte naposledy uložený USS nebo vyberte dříve uložený USS z rozevíracího seznamu.

  6. Zkontrolujte výsledky uživatelského souřadnicového systému, včetně souřadnic počátku a informací o rotaci pro každou osu.

    • Chcete-li tyto hodnoty změnit, ručně přepište čísla v polích.

    • Chcete-li obrátit orientaci, klepněte na Převrátit soft klávesu a otočte osu Z o 180°.

  7. Klepnutím na tlačítko Akceptovat nastavíte a uložíte uživatelský souřadnicový systém.

  1. Vyberte body, které chcete na objektu změřit, pomocí jedné z následujících možností:

    • Výběr mapy

    • Seznam

    • Hledat znaků

    • Vložit

    • Najít

  2. Vyberte metodu měření.

    TIP – Chcete-li přepínat mezi laserem (DR) a hranolem, klepnutím na ikonu ve stavovém řádku zobrazte obrazovku Funkce přístroje a poté klepnutím na tlačítko Cíl přepínejte mezi aktivními typy hranolů nebo vyberte možnost DR cíle. Přístroj se poté automaticky otočí na místo bodu a sleduje cíl nebo laser.

  3. Kontrola odchylek: Pracovní postup kontroly odchylek zobrazuje rozdíl mezi měřenou komponentou a návrhem z hlediska definovaného uživatelského souřadnicového systému (DX, DY, DZ).

  4. Pro správu bodů použijte softwarová tlačítka:

    • Chcete-li přidat další body, klepněte na + Bod.

    • Chcete-li bod upravit, klepněte na Upravit.

    • Chcete-li odstranit bod ze seznamu, vyberte ho a klikněte na Odstranit.

    • Chcete-li zkontrolovat jiný bod v seznamu, vyberte jej a přístroj se automaticky otočí na tuto pozici.

  5. Klepnutím na možnost Uložit uložte výsledky kontroly odchylek pro daný uživatelský souřadnicový systém.
