Gefällelinie automatisch abstecken

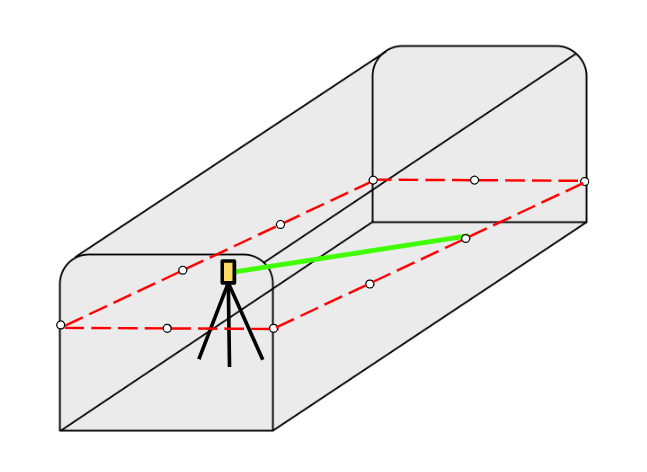

Stecken Sie automatisch eine Gefällelinie entlang aller Oberflächen des Grubenbaus ab. Sie können die automatische Absteckung an jedem Punkt des Absteckungs-Workflows starten und stoppen.

1. Gefällelinie und Reihenfolge der automatischen Absteckung definieren:
   1. Führen Sie zunächst einen der folgenden Schritte aus:
      • Wählen Sie n der Karte die Linie aus, und tippen Sie dann auf Automatisch abstecken / Gefällelinie.

      • Tippen Sie auf , wählen Sie Automatisch abstecken / Gefällelinie, und wählen Sie den Startpunkt und den Endpunkt aus.

        Wenn Sie Punkte auswählen, wählen Sie diese aus der Karte oder tippen Sie auf , um weitere Auswahlmöglichkeiten anzuzeigen. Siehe unter Punkte auswählen.

   2. Definieren Sie ein Intervall zum Abstecken der Linie.

   3. Wählen Sie die Startfläche aus, von der aus die automatische Absteckroutine gestartet werden soll, und definieren Sie dann die Reihenfolge, in der die automatische Absteckroutine jede Fläche absteckt.

      Die Optionen für die Startfläche sind: linker Stoß, Ortsbrust, rechter Stoß, Mundloch. Standardmäßig beginnt die Absteckung am linken Stoß und wird in der folgenden Reihenfolge fortgesetzt: Ortsbrust, rechter Stoß, Mundloch.

      Um die Reihenfolge umzukehren, tippen Sie auf den Softkey Umkehren. Diese Einstellung wird gespeichert, wenn Sie die Absteckung der Linie wiederholen.

   4. Definieren Sie bei Bedarf einen vertikalen Offset, der über oder unter der Gefällelinie angewendet werden kann.

      Mit diesen Offsets werden die Sollpositionen ausgeglichen.

   5. Standardmäßig beginnt die Absteckung am linken Stoß und wird in dieser Reihenfolge fortgesetzt: Ortsbrust, rechter Stoß, Mundloch. Um die Absteckreihenfolge umzukehren, tippen Sie auf den Softkey Umkehren. Diese Einstellung wird gespeichert, wenn Sie die Absteckung der Linie wiederholen.

   TIPP –  Sowohl in der Karten- als auch in der Kameraansicht wird die definierte Mittellinie als schwarze gestrichelte Linie angezeigt. Ein gelber Pfeil markiert die aktive Oberfläche und zeigt die Absteckrichtung an.

2. Tippen Sie auf Next.

3. Tippen Sie auf den Softkey Optionen, um Werte für Punktdetails, Positionstoleranz und Einstellungen einzugeben, oder übernehmen Sie die Standardwerte. Siehe unter Einstellungen zum automatischen Abstecken. Tippen Sie auf Next.

   HINWEIS – Positionstoleranzwerte beziehen sich auf die Toleranz bei der Suche nach der nächsten Position auf der Oberfläche des Grubenbaus. Die Positionstoleranz bezieht sich in diesem Zusammenhang nicht auf die Präzision oder Genauigkeit des gemessenen Punktes.

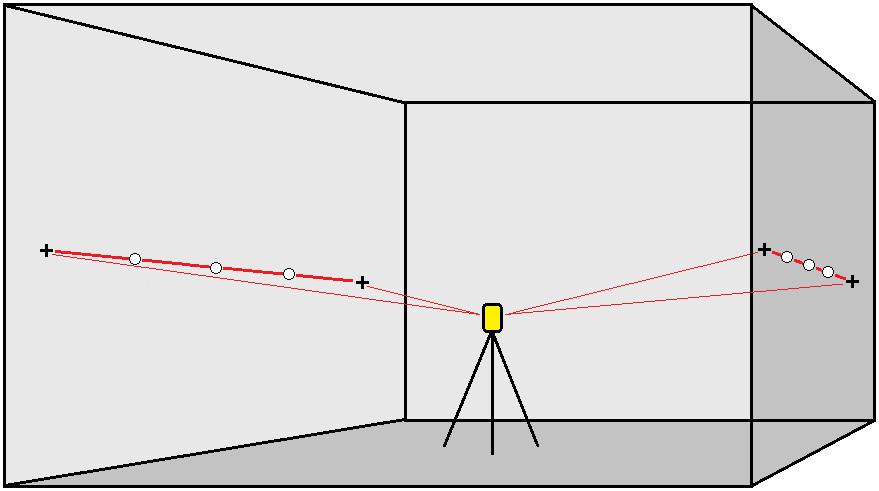

   Bevor die automatische Absteckroutine gestartet werden kann, müssen Sie die vorhandenen Grubenwände sowie den definierten Startpunkt vermessen. Auf diese Weise kann die Software die Sollgefällelinie genau auf jede Grubenwand projizieren und die Schnittpunkte für die Markierung bestimmen. Das Messen bis zum Startpunkt hilft bei der Effizienz und vermeidet Nacharbeiten.

4. Messen Sie die Grubenwände und die Startposition der automatischen Absteckung:

   HINWEIS – Eine Messung nahe der Mitte der Grubenbauoberfläche liefert die besten Ergebnisse.

   1. Zielen Sie die Ortsbrust an, und tippen Sie auf Messen.

   2. Zielen Sie den linken Stoß an, und tippen Sie auf Messen.

   3. Zielen Sie den rechten Stoß an, und tippen Sie auf Messen.

   4. Zielen Sie das Mundloch an, und tippen Sie auf Messen.

      Um das Mundloch aus dem Messablauf zu entfernen, tippen Sie auf die Softkey Überspringen, wenn Sie aufgefordert werden, das Mundloch zu messen.

   5. Zielen Sie den Startpunkt an, und tippen Sie auf Messen. Um die automatische Absteckung vom Startpunkt der definierten Gefällelinie aus zu starten, tippen Sie auf Überspringen.

   Die automatische Absteckroutine beginnt automatisch, nachdem Sie die Grubenoberflächen und die Startposition der automatischen Absteckung gemessen haben.

   • Wenn Sie einen Startpunkt für die automatische Absteckung gemessen haben, beginnt die automatische Absteckung an diesem Punkt und wird in der Reihenfolge fortgesetzt, die Sie in Schritt 1 definiert haben.

   • Wenn Sie die Messung der Startposition übersprungen haben, wird die automatische Absteckung ab dem Anfang der definierten Gefällelinie in der vorgegebenen Absteckreihenfolge fortgesetzt.

   Während der automatischen Absteckung:

   • Wenn eine Position innerhalb der Toleranz gefunden wird, ertönt das Ereignis Punkt markieren und:

     • Wenn das Instrument ein Tracklight hat, blinken die Laserpointer und das Tracklight für den im Feld Markierungswartezeit vorgegebenen Zeitraum.
     • Wenn es sich um eine Trimble SX12 Scanning Totalstation handelt, wechselt das Instrument in den STD-Modus und der Laserpointer hört auf zu blinken und bewegt sich zur EDM-Position. Der Laserpointer wechselt zu Dauerleuchten, während die Zielbeleuchtung (TIL) für den im Feld Markierungswartezeit vorgegebenen Zeitraum blinkt. Wenn der Punkt gespeichert wird, wechselt das Instrument automatisch wieder zum TRK-Modus, und der Laserpointer fängt wieder an zu blinken.

   • Wenn eine Änderung der Neigung erkannt wird, ertönt ein Ereignis für Neigungsänderung und wird in der Statusleiste angezeigt. Der Controller vibriert außerdem, um auf die Änderung der Neigung hinzuweisen.

     Am Ende der Markierungswartezeit wird vom Instrument automatisch der nächste Punkt abgesteckt. Tippen Sie auf Pause, um den automatischen Absteckvorgang vorübergehend zu unterbrechen. Mit den Softkeys Vorh. und Nächst springen Sie zum vorigen bzw. nächsten Punkt.

   • Während des Iterationsprozesses werden die Absteckdifferenzen angezeigt, die angeben, in welche Richtung sich der Instrument-EDM bewegen muss, um das Ziel zu erreichen. Ein rot angezeigter Wert gibt an, dass die Differenzen außerhalb der Toleranz liegen. Tippen Sie auf Pause, um die Iteration vorübergehend anzuhalten. Die Software schaltet das Instrument in den Trackingmodus, sodass Sie die Pfeiltasten auf dem Controller oder im Videobildschirm verwenden können, um den Instrumenten-EDM näher zum Ziel zu bewegen. Sobald die Differenzwerte in Schwarz angezeigt werden, tippen Sie auf Speich., um den Datensatz zu speichern. Starten Sie die automatische Abstecksequenz neu und wechseln Sie zum Schritt der Punktvermarkung.

   • Wenn kein Punkt innerhalb der Toleranz gefunden werden kann, wird der Punkt ausgelassen.

   TIPP – Um die Absteckung an einem beliebigen Punkt zu stoppen, tippen Sie auf den Softkey Esc. Die Absteckung stoppt und die Software zeigt eine Meldung an, in der Sie gefragt werden, ob Sie die Messung abbrechen möchten. Tippen Sie auf Ja , um die Absteckung zu stoppen und den Bildschirm Resultat anzuzeigen. Wenn Sie fortfahren möchten, tippen Sie auf Nein, um die Absteckung fortzusetzen.

5. Wenn das automatische Abstecken der Gefällelinie fertig ist, wird im Bildschirm Resultate die Anzahl abgesteckter und ausgelassener Punkte angezeigt.

   Wenn Punkte übersprungen wurden, tippen Sie auf den Softkey Wiederh., um die automatische Absteckung der übersprungenen Punkte erneut zu versuchen. Tippen Sie auf den Softkey Toleranz, um bei Bedarf die Toleranzeinstellungen zu ändern.
