Anlenkpunkte automatisch abstecken

Sie können Anlenkpunkte automatisch mit einer Entwurfsdatei oder durch Berechnen neuer Anlenkpunktpositionen im Messgebiet abstecken.

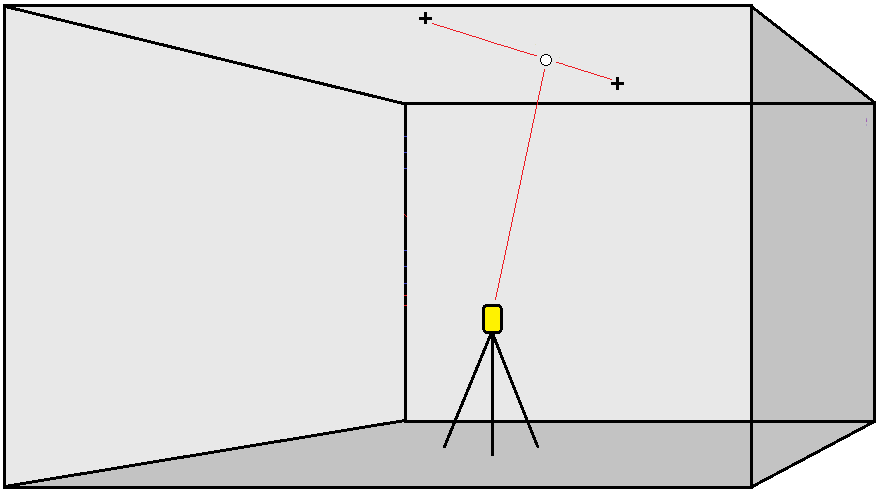

Die Software projiziert den Anlenkpunkt auf die Grubendecke, sodass Sie ihn markieren können, bevor Sie zum nächsten Anlenkpunkt wechseln.

  1. So definieren Sie die Anlenkpunkte:

    • Wählen Sie in der Karte die Anlenkpunkte aus, und tippen Sie dann auf Automatisch abstecken / Anlenkpunkte.

      TIPP – Wenn der Job bereits Anlenkpunkte enthält, können Sie Sie weitere Punkte in der Karte auswählen und mit diesen Anlenkpunkte definieren. Siehe unter So definieren Sie Anlenkpunkte aus anderen Kartenpunkten.

    • Tippen Sie auf , wählen Sie Automatisch abstecken / Anlenkpunkte und dann die Punkte aus:
      1. Stellen Sie die Auswahlmethode auf Präfix oder Suffix ein, damit sie der Namenskonvention der Punkte in Ihrem Job entspricht.

      2. Geben Sie das Präfix/Suffix Anlenkpunkte ein. Tippen Sie auf Next.

        Es werden alle Punkte im Job mit dem passenden Präfix/Suffix aufgelistet.

      3. Wählen Sie bei Bedarf alle Punkte aus, die nicht abgesteckt werden müssen, und löschen Sie diese.
      4. Tippen Sie auf Next.

    Zum Umkehren der Linienrichtung tippen Sie auf Tauschen.

  2. Geben Sie Werte für Punktdetails und Einstellungen ein, oder übernehmen Sie die Standardwerte.  Tippen Sie auf Next.

  3. Wenn Sie dazu aufgefordert werden, zielen Sie mit dem Instrument auf die Firste (Grubendecke) und tippen dann auf Messen. Dadurch wird sichergestellt, dass die automatisch abgesteckten Punkte auf der Firste liegen.

    Das Instrument dreht sich zum Sollpunkt, misst eine Position und überprüft diese Position anschließend anhand der definierten Toleranzen. Bei einer Überschreitung der Toleranzen dreht sich das Instrument zu einer neuen Position und wiederholt den Vorgang, bis eine Position innerhalb der Toleranz gefunden wurde bzw. bis die maximale Anzahl an Iterationen erreicht wurde.

    Die Software reduziert anhand der vorigen Position die Anzahl der erforderlichen Iterationen, um die nächste Position zu finden. Wenn jedoch keine Position innerhalb der Toleranz gefunden wird, reduziert die Software anhand der Sollposition der vorigen Position die Anzahl der erforderlichen Iterationen, um die nächste Position zu finden.

    • Wenn eine Position innerhalb der Toleranz gefunden wird, ertönt das Ereignis Punkt markieren und:

      • Wenn das Instrument ein Tracklight hat, blinken die Laserpointer und das Tracklight für den im Feld Markierungswartezeit vorgegebenen Zeitraum.
      • Wenn es sich um eine Trimble SX12 Scanning Totalstation handelt, wechselt das Instrument in den STD-Modus und der Laserpointer hört auf zu blinken und bewegt sich zur EDM-Position. Der Laserpointer wechselt zu Dauerleuchten, während die Zielbeleuchtung (TIL) für den im Feld Markierungswartezeit vorgegebenen Zeitraum blinkt. Wenn der Punkt gespeichert wird, wechselt das Instrument automatisch wieder zum TRK-Modus, und der Laserpointer fängt wieder an zu blinken.

      Am Ende der Markierungswartezeit wird vom Instrument automatisch der nächste Punkt abgesteckt. Tippen Sie auf Pause, um den automatischen Absteckvorgang vorübergehend zu unterbrechen. Mit den Softkeys Vorh. und Nächst springen Sie zum vorigen bzw. nächsten Punkt.

    • Während die Software wiederholt versucht, einen Punkt innerhalb der Toleranz des Ziels zu finden, tippen Sie auf Pause, um den Vorgang vorübergehend zu stoppen. Die Software schaltet das Instrument in den Trackingmodus und zeigt die Absteckdifferenzen an, die die Richtung angeben, in die sich der EDM des Instruments bewegen muss, um das Ziel zu erreichen. Ein rot angezeigter Wert gibt an, dass die Differenzen außerhalb der Toleranz werden. Mit den Pfeiltasten des Controllers oder den Pfeiltasten im Videobildschirm bewegen Sie den EDM des Instruments näher zum Ziel. Sobald die Differenzwerte in Schwarz angezeigt werden, tippen Sie auf „Speich.“, um den Datensatz zu speichern. Starten Sie die automatische Abstecksequenz neu und wechseln zum nächsten Markierungsschritt.

    • Wenn kein Punkt innerhalb der Toleranz gefunden werden kann, wird der Punkt ausgelassen.

  4. Wenn der Prozess abgeschlossen ist, wird im Bildschirm Resultate die Anzahl abgesteckter und ausgelassener Punkte angezeigt.

So definieren Sie Anlenkpunkte aus anderen Kartenpunkten

Das Definieren von Anlenkpunkten von Punkten aus der Karte ist hilfreich, wenn der Schacht vom Entwurf abweicht und eine neue Mittellinie definiert werden muss, bei der die Anlenkpunkte, die durch den Schnitt der Mittellinie mit den Laserlinien definiert sind, neu berechnet werden müssen.

So definieren Sie Anlenkpunkte aus Kartenpunkten:

  1. Wählen Sie die beiden Punkte, durch die die Mittellinie und eine Laserlinie definiert sind, und wählen Sie im Kontextmenü die Option Schnittpunkt berechnen, um am Schnittpunkt einen Punkt zu berechnen, wobei die Option besteht, den Höhenwert von der Mittellinie abzuleiten.
  2. Wenn der berechnete Punkt gespeichert wurde, wählen Sie in der Karte die nächste Laserlinie aus und wiederholen den Vorgang.
  3. Wenn alle Anlenkpunkte berechnet wurden, können Sie auswählen, dass diese zum automatischen Abstecken bereit sind.
