Wandlaser automatisch abstecken

Sie können Wandlaser für eine präzisere Führung von Bohrausrüstung automatisch abstecken.

Bei diesem Arbeitsablauf können Sie Wandlaser auf zwei Arten positionieren:

• Eine manuelle Lösung wird berechnet, indem der Instrumentenlaser auf einen bestimmten Montagepunkt und eine gewünschte Stelle an der Gesteinsfläche gerichtet wird.

• Bei einer optimierten Lösung wird die bestmögliche Wandlaserlinie basierend auf dem ursprünglichen Montagepunkt, der Mittellinie und dem Wandplan, dem Wandabstand und der Neigung gefunden.

Beide Methoden nutzen Ihre manuellen Eingaben, um eine präzise Referenz für die Führung der Bohrausrüstung an der Ortsbrust bereitzustellen.

1. Positionierung des Wandlasers berechnen:
   1. Führen Sie zunächst einen der folgenden Schritte aus:
      • Wählen Sie in der Karte die Mittellinie des Grubenbaus aus, und tippen Sie dann auf Automatisch abstecken / Wandlaser.

      • Tippen Sie auf , und wählen Sie Automatisch abstecken / Wandlaser.

   2. Bestätigen Sie die Mittellinie des Grubenbaus oder wählen Sie sie aus dem Entwurf in der Karte aus und tippen Sie auf Weiter.

   3. Wählen Sie die Wandsolllinien aus dem Entwurf in der Karte aus, und tippen Sie auf Weiter.

   4. Richten Sie den Instrumentenlaser auf den gewünschten Montagepunkt und wählen Sie dann aus, wie die Laserneigung berechnet werden soll. Sie können entweder Höhe über der Mittelachse auswählen, um den automatisch berechneten Wert zu verwenden, oder Sie können Neigung auswählen, um manuell einen bestimmten Wert einzugeben. Tippen Sie auf den Pfeil neben dem Neigungseingabefeld und wählen Sie Ab, um ein Gefälle anzuzeigen, und Auf, um eine Steigung anzuzeigen. Tippen Sie auf Next.

   5. Richten Sie den Laser auf die Gesteinsfläche, an der die Laserlinie verlaufen soll.

      TIPP – Sie können das Instrument jederzeit im Arbeitsablauf verschieben oder zurückgehen, um die Lösung zu ändern. Anschließend führt die Software eine Neuberechnung durch.

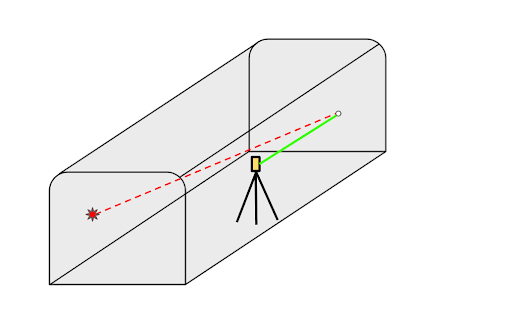

   Die Software berechnet eine manuelle Lösung, basierend darauf, wohin der Vermessungsingenieur das Instrument auf die Gesteinsfläche gerichtet hat. Die manuelle Lösung wird in der Karte als gestrichelte grüne Linie angezeigt, und die Ergebnisse werden im Feld Laser-Lösung angezeigt.

2. Optimierte Lösung berechnen:
   1. Tippen Sie bei Bedarf auf Optionen, um den Wert für den Wandabstand im Gruppenfeld Suchparameter für die beste Lösung anzupassen. Tippen Sie auf Akzeptieren, um zum Arbeitsablauf des Wandlasers zurückzukehren.
   2. Tippen Sie auf den Softkey Automatisch beste wählen, um die optimierte Lösung basierend auf dem ausgewählten Montagepunkt und dem Wert für den Wandabstand zu berechnen.

   Die Software berechnet die optimierte Lösung basierend auf Montagepunkt, Mittellinie und Wandplan sowie Neigung. Die optimierte Lösung wird in der Karte als durchgezogene grüne Linie angezeigt, und die Ergebnisse werden im Feld Laser-Lösung (Beste) angezeigt.

3. Wenn Sie bereit sind, den Wandlaser zu installieren, verwenden Sie zur Unterstützung bei der Installation die Softkeys Drehen zu Halterung und Drehen zu Gesteinsfläche.

4. Sobald der Wandlaser installiert ist:

   1. Tippen Sie auf Next.

   2. Geben Sie den Namen und den Code des endgültigen Lasermontagepunkts ein, und tippen Sie zum Speichern auf Messen.

   3. Geben Sie den Namen und den Code des letzten Punkts an der Gesteinsfläche ein, und tippen Sie zum Speichern auf Messen.

   4. Geben Sie den Namen und den Code des projizierten Endpunkts der Wandlaserlinie ein, und tippen Sie auf Weiter.

      Die Ergebnisse der Laser-Lösung, des Montagepunkts, des Punkts an der Gesteinsfläche und des Endpunkts werden angezeigt.

   5. Tippen Sie auf Speich.
