Soluciones arco

Para calcular un arco o para calcular puntos en un arco, presione y seleccione Cogo / Soluciones arco.

Podrá calcular un arco cuando se conocen dos partes del mismo.

  1. En el grupo Valores arco, utilice los dos campos Método para configurar el tipo de entrada para los valores de arco con los que cuenta.

    La primera parte conocida del arco se define mediante uno de los siguientes métodos:

    • Radio: es el radio del arco.
    • Incremento: es el incremento o ángulo de desviación.
    • Arco grado: es el ángulo de desviación (incremento) que produce una longitud de arco de 100 unidades.
    • Cuerda grado: es el ángulo de desviación (incremento) que produce una longitud de cuerda de 100 unidades.

    La segunda parte conocida del arco se define mediante uno de los siguientes métodos:

    • Incremento: es el incremento o ángulo de desviación.
    • Longitud: es la longitud del arco.
    • Cuerda: es la longitud de la cuerda.
    • Tangente: es la distancia desde el PC o PT al PI.
    • Externa: es la distancia más corta entre el Punto de intersección (PI) y el arco.
    • Flecha: es la distancia entre el arco y la cuerda en el punto medio del arco.

  2. Presione Calc.

    Se mostrarán los resultados del arco horizontal, y una representación gráfica del arco. Los datos introducidos aparecerán como texto negro, los datos calculados aparecerán como texto rojo.

Se calcularán los siguientes valores para un arco:

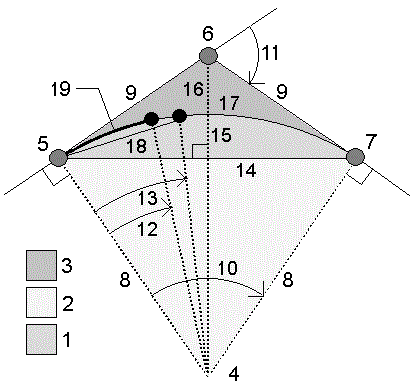

Elemento Valor Definición
1 Area del segmento El área entre el arco y la cuerda.
2 Area del sector El área entre el arco y los dos radios del borde.
3 Area de empalme El área entre el arco y las tangentes.
4 Punto central del arco El punto central del arco.
5 Punto de curvatura (PC) El inicio del arco.
6 Punto de intersección (PI) El punto en el que se intersectan las tangentes.
7 Punto de tangencia (PT) El final del arco.
8 Radio El radio del arco.
9 Tangente La distancia desde el PC o PT al PI.
10 Incremento ángulo El ángulo de incremento.
11 Angulo de desviación El ángulo de desviación.
12 Arco grado El ángulo de desviación que produce una longitud de arco de 100 unidades.
13 Cuerda grado El ángulo de desviación que produce una longitud de cuerda de 100 unidades.
14 Longitud cuerda La longitud de cuerda.
15 Flecha La distancia entre el arco y la cuerda en el punto medio del arco.
16 Externa La distancia mínima entre el PI y el arco.
17 Longitud del arco La longitud del arco.
  1. Presione Replantear para calcular puntos en el arco en una estación a lo largo del arco.

  2. Seleccione uno de los métodos en el campo Método de replanteo.

  3. Para guardar los resultados en el trabajo, presione Almac.

    Una vez que ha almacenado los resultados, presione Arco para ocultar los campos Replantear en la pantalla.

    Proporciona el ángulo de desviación y la distancia a cada estación especificada en el arco como si estuviera ocupando el punto PC y con referencia al punto PI.

    Presione Calc para ver el arco calculado con estos detalles adicionales:

    • Estación: es la estación especificada a lo largo del arco.
    • Desviación: es el ángulo de desviación desde la línea de tangente (punto PC al punto PI) al punto de estación actual en el arco.
    • Cuerda: es la distancia al punto de estación actual en el arco del punto PC.

    • Estación previa: es la estación de desviación PC especificada previamente.

      Esto está disponible solamente si el punto inmediatamente previo se calculó utilizando el método de desviación PC.

    • Cuerda corta: es la distancia de cuerda desde el punto de desviación PC actual al punto de desviación PC previo en el arco.

      Esto está disponible solamente si el punto inmediatamente previo se calculó utilizando el método de desviación PC.

    1

    Punto de curvatura (PC)

    2

    Punto de intersección (PI)

    3

    Punto de tangencia (PT)

    4

    Punto central del arco

    5

    Estación actual

    6

    Cuerda

    7

    Angulo de desviación

    Proporciona el ángulo de desviación y la distancia a cada estación especificada en el arco como si estuviera ocupando el punto PI y con referencia al punto PC.

    Presione Calc para ver el arco calculado con estos detalles adicionales:

    • Estación: es la estación especificada a lo largo del arco.
    • Desviación: el ángulo de desviación desde la línea de tangente de entrada al punto de estación actual en el arco.
    • PI a estación: la distancia al punto de estación actual en el arco desde el punto PI.

    1

    Punto de curvatura (PC)

    2

    Punto de intersección (PI)

    3

    Punto de tangencia (PT)

    4

    Punto central del arco

    5

    Estación actual

    6

    PI a estación

    7

    Angulo de desviación

    Proporciona la información de distancia al eje perpendicular desde la línea de tangente (la línea desde el punto PC al punto PI) a cada estación especificada en el arco.

    Presione Calc para ver el arco calculado con estos detalles adicionales:

    • Estación: es la estación especificada a lo largo del arco.
    • Dist tangente (DT): es la distancia a lo largo de la línea de tangente desde el punto PC hacia el punto PI donde tiene lugar la distancia al eje perpendicular al punto del arco.
    • D.eje tangente: es la distancia correspondiente a la distancia al eje perpendicular desde la línea de tangente al punto de estación actual en el arco.
    • Tangente: es la longitud de la línea de tangente (la distancia desde el punto PC al punto PI).
    • Tangente – DT: es la distancia remanente a lo largo de la línea de tangente (la distancia desde el punto de la distancia al eje perpendicular al punto PI).

    1

    Punto de curvatura (PC)

    2

    Punto de intersección (PI)

    3

    Punto de tangencia (PT)

    4

    Punto central del arco

    5

    Estación actual

    6

    D.eje tan

    7

    Distancia tan (DT)

    8

    Tangente – DT

    9

    Tangente

    Proporciona la información sobre distancia al eje perpendicular desde la cuerda larga (la línea desde el punto PC al punto PT) a cada estación especificada en el arco. También se incluye la información de desviación PC.

    Presione Calc para ver el arco calculado con estos detalles adicionales:

    • Estación: es la estación especificada a lo largo del arco.
    • Dist cuerda: es la distancia a lo largo de la cuerda larga desde el punto PC (hacia el punto PT) donde tiene lugar la distancia al eje perpendicular al punto del arco.
    • D.eje cuerda: es la distancia correspondiente a la distancia al eje perpendicular desde la cuerda larga al punto de estación actual en el arco.
    • Desviación PC: es el ángulo de desviación desde la línea de tangente (punto PC al punto PI) al punto de estación actual en el arco.
    • Longitud cuerda: es la distancia al punto de estación actual en el arco desde el punto PC.

    1

    Punto de curvatura (PC)

    2

    Punto de intersección (PI)

    3

    Punto de tangencia (PT)

    4

    Punto central del arco

    5

    Estación actual

    6

    Distancia cuerda

    7

    D.eje cuerda

    8

    Longitud cuerda

    9

    Desviación PC

  1. Presione Añadir.
  2. Seleccione un punto de inicio para el arco, tangente posterior, y la dirección de la tangente posterior.
  3. Presione Calc.

  4. Presione Almac.

    La siguiente información se añadirá al trabajo:

    • el arco calculado
    • el punto que define el punto final del arco
    • el punto que define el punto central del arco
