Para replantear automáticamente láseres en la pared

Replantee automáticamente los láseres en la pared para mejorar la precisión en la guía del equipo de perforación.

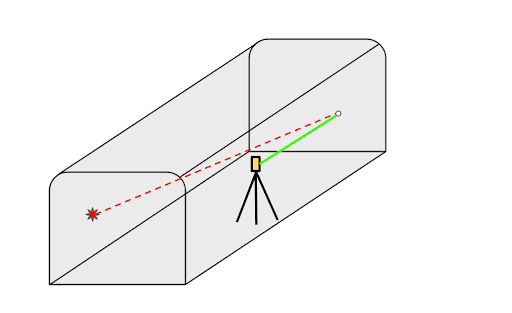

Este flujo de trabajo le permite posicionar láseres en la pared de dos maneras:

• Se calcula una solución manual apuntando el láser del instrumento a un punto de montaje específico y una ubicación deseada en el frente rocoso.

• Una solución optimizada encuentra la mejor línea láser en la pared posible en función del punto de montaje inicial, la línea central y el diseño de la pared, la distancia a la pared y la pendiente.

Ambos métodos utilizan la introducción manual para proporcionar una referencia precisa para guiar la perforación en la cara de trabajo.

1. Para calcular dónde colocar el láser en la pared:
   1. Comience ejecutando una de las siguientes acciones:
      • En el mapa, seleccione la línea central de la mina y luego presione Replantear auto / Láser en la pared.

      • Presione y seleccione Replantear auto / Láser en la pared.

   2. Confirme o seleccione la línea central de la mina en el diseño del mapa y presione Sig.

   3. Seleccione las líneas de diseño de pared en el mapa y presione Sig.

   4. Apunte el láser del instrumento al punto de montaje deseado, luego elija cómo se calculará la pendiente láser. Puede seleccionar Altura sobre la línea central para utilizar el valor calculado automáticamente o seleccionar Pendiente para introducir manualmente un valor específico. Presione la flecha junto al campo de entrada de pendiente y seleccione Abajo para indicar un descenso y Arriba para indicar una inclinación. Presione Siguiente.

   5. Apunte el láser al frente rocoso donde desea que vaya la línea láser.

      SUGERENCIA – En cualquier momento del flujo de trabajo, puede mover el instrumento o volver atrás para cambiar la solución y luego el software volverá a calcular.

   El software calcula una solución manual, basada en dónde apuntó el topógrafo el instrumento en el frente rocoso. La solución manual se muestra como una línea verde de guiones en el mapa y los resultados se muestran en el cuadro Solución láser.

2. Para calcular una solución optimizada:
   1. Si es necesario, presione Opciones para ajustar el valor Distancia a la pared en el cuadro de grupo Parámetros de búsqueda de la mejor solución. Presione Aceptar para volver al flujo de trabajo del láser en la pared.
   2. Toque la tecla Selección automática a la mejor para calcular la solución optimizada, en función del punto de montaje seleccionado y el valor de Distancia a la pared.

   El software calcula la solución optimizada, en función del punto de montaje, la línea central y el diseño de la pared, y la pendiente. La solución optimizada se muestra como una línea verde continua en el mapa y los resultados se muestran en el cuadro Solución láser (Mejor).

3. Cuando esté listo para instalar el láser en la pared, use las teclas Girar para montar y Girar a frente rocoso para obtener ayuda durante la instalación.

4. Una vez instalado el láser en la pared:

   1. Presione Siguiente.

   2. Introduzca el nombre y el código del punto de montaje láser final y presione Medir para almacenar.

   3. Introduzca el nombre y el código del punto final de la pared del frente rocoso y pulse Medir para almacenar.

   4. Introduzca el nombre y el código del punto final proyectado de la línea láser en la pared y presione Sig.

      Se muestran los resultados de la solución láser, el punto de montaje, el punto del frente rocoso y el punto final.

   5. Presione Almac.
