Para medir por D.eje de prisma doble
En un levantamiento convencional, use este método de medición para coordinar un punto que se puede observar directamente con un jalón en una posición vertical.
La utilización de un prisma inclinable con la distancia al eje de nodo adecuada generará resultados precisos independientemente de la dirección de la inclinación del jalón. Los prismas que no deben inclinarse
-

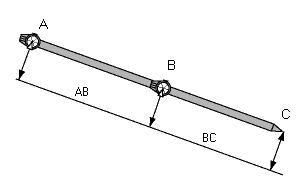

Según se muestra en el siguiente diagrama, separe dos prismas (A y B) en el jalón. Se conoce la distancia BC.
- Presione
y seleccione Medir y luego realice una configuración de estación. Vea Config estación. - Presione y seleccione Medir / Medir topo.
- Introduzca el Nombre punto y, is es necesario, el Código.
- En el campo Método, seleccione D.eje de prisma doble.
-
Complete los campos tal como se requiere.
Introduzca una Tolerancia AB para generar una advertencia si hay una diferencia entre la distancia AB tecleada entre los dos prismas y la distancia medida AB entre los dos prismas. Al exceder la tolerancia se podría indicar que la distancia introducida AB es incorrecta o podría indicar el movimiento del jalón entre la medida al prisma A y la medida al prisma B.
-
Presione Medir. Realice dos mediciones.
El software calcula la posición que está oculta (C) y la almacena como una observación AH AV DI bruta.
Todas las observaciones brutas se almacenan en el archivo de trabajo y están disponibles para la exportación.
