Sijainnin mittaaminen suhteessa toissijainen-tiehen

Valitse toissijainen tie -option avulla voit viitemerkitä toissijaisen tien tietojen suhteessa merkattavana olevaan ensisijaiseen (nykyiseen) tiehen. Tämä optio on erityisen hyödyllinen merkitessäsi moottoritien tai muun saarekkeella erotetun valtatien mediaania. Sen avulla on mahdollista sijoittaa yksittäinen merkki mediaanin vasemmalle ja oikealle reunalle merkinnän tietojen kanssa.

  1. Näpäytä ja valitse Merkintä.
  2. Näpäytä Merkitse teitä.

  3. Valitse GENIO-tiedosto. Näpäytä Seur.

  4. Valitse ensisijainen tie. Näpäytä Seur.

  5. Kirjoita arvo Antenni/Tähyskorkeus -kenttään. Näpäytä Seur.

    Ensisijainen tie näytetään ruudussa.

  6. Valitse ensisijaiseen tiehen merkittävä sijainti. Sijainnin tulee olla 3D-jonolla.

  7. Valitse Näpäytä ja pidä painettuna -valikosta Valitse toissijainen tie.

    Toissijainen tie näkyy tasonäkymässä.

    Saatat joutua toistamaan vaiheen 6, kun olet valinnut toissijaisen tien.

    Poista valinta toissijaisesta tiestä valitsemalla sijainnin 3D-jonolta. Valitse tämän jälkeen paina ja pidä pohjassa -valikosta Valitse toissijainen tie ja näpäytä Ei tietä.

  8. Valitse toissijaiseen tiehen merkittävä sijainti:

    1. Näpäytä ja pidä taso- tai poikkileikkausnäkymää painettuna ja valitse Tarkastele toissijaista poikkileikkausta.

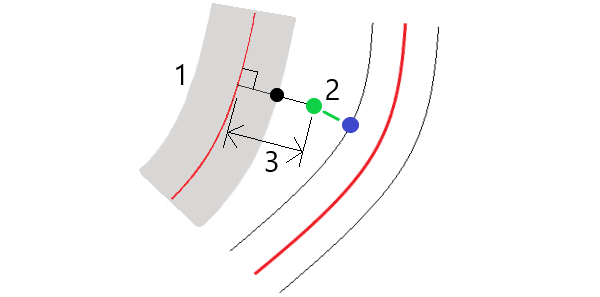

      Ensisijaisen tien (2) valitun sijainnin toissijaisen tien (1) laskettu paaluarvo yhdessä valitusta sijainnista toissijaiseen tiehen laskettu siirtymä (3) näkyvät ruudun yläosassa:

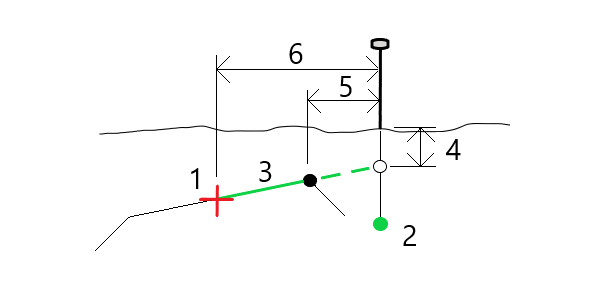

    2. Toissijaisen tien (1) poikkileikkaus lasketun paalun kohdalla näkyy ruudulla yhdessä ensisijaisella tiellä (2) olevan merkittäväksi valitun sijainnin kanssa. Näpäytä toissijaisella tiellä olevaa linjaa (3), joka edeltää sijaintia, jonka haluat merkitä:

      Vahvista merkinnän deltat -ruudussa raportoidut toissijaisen tien merkinnän tiedot ovat Vert. etäisyys tiehen (4), Horis. sivusiirtymä (laskettu) (5) ja Etäisyys linjaukseen (6).

  9. Napauta Hyväksy.
  10. Näpäytä Aloita. Navigoi pisteeseen käyttäen suunnitelman tai poikkileikkauksen näkymää.

  11. Kun piste on toleranssin sisällä, mittaa piste ja korota merkkausta toissijaisten teiden deltoilla.
