MultiTilt-pisteen mittaus

Käytä MultiTilt-pisteen mittausmenetelmää mitataksesi pisteen käyttäen kolmea kallistettua eBubble-mittausta.

MultiTilt on käytettävissä vain silloin, kun käytät eBubblella varustettua vastaanotinta, ja Kallistustoiminnot ovat käytössä mittaustyylissä. Voidakseen mitata MultiTilt-pisteitä GNSS-vastaanottimella täytyy olla asianmukaisesti kalibroitu eBubble ja magnetometri. MultiTilt-pisteen mittausmenetelmä ei ole käytettävissä datan kirjaamismittauksissa silloin, kun IMUn kallistuskompensaatio on käytössä.

MultiTilt-pisteen mittausmenetelmä ei käytä magnetometriä. Jos GNSS-vastaanottimessasi on sellainen, sinun ei tarvitse kalibroida magnetometriä ennen MultiTiltin käyttämistä.

Kun mittaat MultiTilt-pistettä, aseta tangon pää haluttuun mittauksen sijaintiin ja pidä tangon pää paikoillaan samassa paikassa koko mittausprosessin ajan. Kallista tankoa ensin yhteen suuntaan ja mittaa, kallista tankoa toiseen suuntaan ja mittaa ja lopuksi kallista tankoa kolmanteen suuntaan ja mittaa.

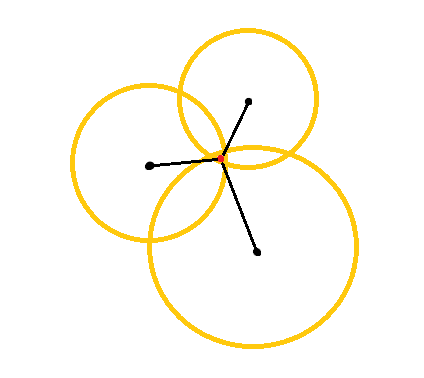

Yllä olevassa kaaviokuvassa näkyy kolme kallistusympyrää, jotka luodaan kun kallistat tankoa kolmeen eri sijaintiin, jolloin jokaista antennisijaintia ilmaisee musta piste kunkin kallistusympyrän keskellä. Kallistusympyröillä on säde, joka on sama kuin nykyinen kallistuksen välimatka, ja kukin kallistusympyrä edustaa paalun kärjen mahdollisten sijaintien ympyrää kyseisellä etäisyydellä antennin sijainnista. Laskeakseen tangon kärjen paikan ohjelmisto laskee kolmen kallistusympyrän risteyspisteen.

Alla olevat vaiheet opastavat sinut kolmen kallistetun havainnon mittaamisessa, jossa ohjelmisto automaattisesti mittaa, kun tankoa pidetään paikoillaan ja laskee syntyvän pisteen käyttäen kallistetulla tangolla havaitun kolmen kallistusympyrän risteyksiä:

  1. Näpäytä ja valitse Mittaa / Mittauspisteet tai näpäytä kartalla Mittaa kun mitään ei ole valittuna.
  2. Valitse MultiTilt-piste Menetelmä-kentästä.

  3. Syötä Pisteen nimi ja Koodi.

  4. Jos valikoidulla koodilla on attribuutteja, Attrib-valonäppäin ilmestyy ruutuun. Näpäytä Attrib. ja täytä attribuuttikentät. Katso Attribuuttiarvojen syöttäminen pisteen mittauksen yhteydessä. Näpäytä Tall.

  5. Syötä arvo Antennikorkeus -kenttään ja varmista, että Mitattu -kentän asetus on määritetty oikein.

    Antennin korkeus on kriittinen MultiTilt-laskelmissa. Varmista, että syötetty antennin korkeus ja mittausmenetelmä ovat oikein ennen MultiTilt-pisteen mittauksen aloittamista.

  6. Konfiguroi laatukontrollin ja tarkkuuden asetukset näpäyttämällä Asetukset.

    Tilarivillä näytetyt tarkkuudet kuvaavat antennin kallistuksen määrää. Jos mittaat suuren kallistuksen pisteitä, sinun tulee ehkä lisätä tarkkuustoleranssin asetusta.

  7. Aseta tangon pää haluttuun mittauksen sijaintiin.Älä siirrä päätä koko mittausprosessin aikana.

  8. Pitele tangon kärkeä halutussa mittaussijainnissa ja kallista tankoa haluttuun kulmaan.

    eBubble näyttää antennin kallistuksen määrään.

    eBubble muuttuu keltaiseksi, jos kallistus ylittää 30 astetta. Tämä kertoo, kun tuotettu RTK-ratkaisun tarkkuus saattaa tulla epäluotettavaksi sen johdosta, että kallistus on ei-IMU:n kallistusta varten kompensoitujen sijaintien hyväksyttävän kallistusalan ulkopuolella. Alueella olevat mittaukset saattavat pysyä käyttökelpoisena, jos tarkkuusarviot ovat mielestäsi hyväksyttäviä. eBubble muuttuu punaiseksi, jos kallistus ylittää 45 astetta.

  9. Näpäytä Mittaa.

    MultiTiltin tilan kenttä osoittaa kolmen kallistetun pikapisteen mittauksen edistymisen. Kentässä lukee Odotetaan mittausta kun antenni liikkuu, Siirrä antennia kun mittaus on otettu ja ohjelmisto odottaa antennin siirtävän sen verran, että seuraava mittaus voidaan suorittaa, ja Mittaus kesken – älä liiku kun antennia pidetään täysin paikoillaan sen ollessa kallistettu.

  10. Varmistaaksesi kolmen mittauksen välisen hyvän risteysgeometrian siirrä antenni niin paljon kuin mahdollista kolmen paikallaan olevan mitan välillä niin, että kolme antennin sijaintia muodostavat kolmikulmaisen muodon suoran linjan sijasta.

    Laskuri osoittaa jäljellä olevan paikallaan olevien mittausten määrän. Kartalla näkyvät keltaiset ympyrät edustavat kolmea kallistusmittausta, ja risti edustaa tulosta siinä vaiheessa, kun kolmas mittaus on otettu.

  11. Kun tulos on laskettu ja tarkkuudet ovat hyväksyttäviä, napauta Tallenna.

    Jos syntyvän risteyksen tarkkuus ei ole hyväksyttävä, napauta Esc hylätäksesi suorittamasi kolme mittausta ja mittaa MultiTilt-piste uudelleen.

Jos antennin korkeus on oikea ja eBubble asianmukaisesti kalibroitu, kolmen ympyrän syntyvän risteyksen arvon tarkkuuden pitäisi olla senttimetritasolla. Jos ympyrät eivät ole osittain päällekkäisiä erillisessä pisteessä tai jos tarkkuudet ovat liian korkeita:

  • Tarkasta, että eBubblen kalibrointisi ovat korkealaatuista ja varmista, että syötetty antennin korkeus ja mittausmenetelmä ovat oikeita. Et voi korjata näitä virheitä MultiTilt-pisteen tallentamisen jälkeen.

  • Mittaa piste uudelleen muuttaen mittauspisteitäsi kallistamalla vähän kauemmaksi tai jopa vähän lähemmäksi.
