Kaltevuuslinjan automaattinen merkintä

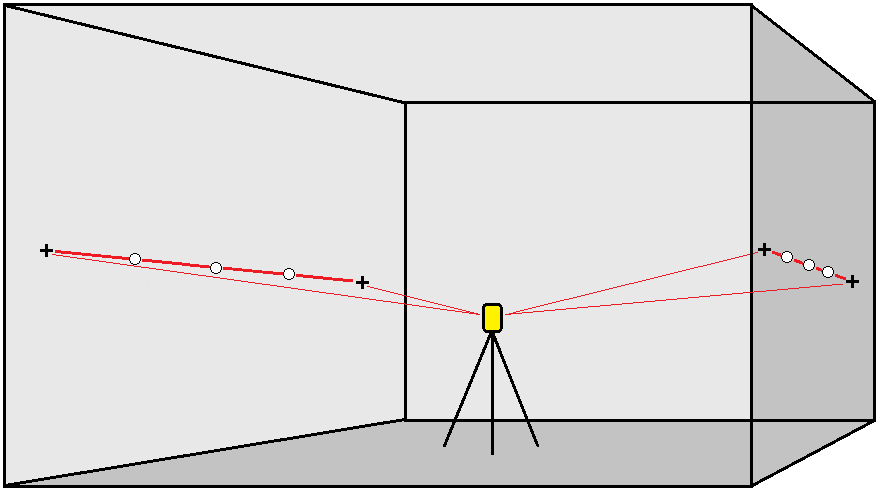

Merkitse kaltevuuslinjapisteet automaattisesti kaivoksen pintaa pitkin suunnitelmatiedoston avulla tai mittaamalla pisteitä tietyin väliajoin kaivoksen seinämiä pitkin. Voit tallentaa paikannetut kaltevuuslinjapisteet myöhempää käyttöä varten laserlinjapisteiden sijainteina.

1. Luo kaltevuuslinja seuraavasti:
   • Valitse linja kartalta ja näpäytä Automaattinen merkintä / Kaltevuuslinja.

   • Näpäytä ja valitse Automaattinen merkintä / Kaltevuuslinja ja valitse alku- ja loppupisteet.

     Valitse pisteitä valitessasi pisteet kartalta tai näpäytä avataksesi listan muista valintamenetelmistä. Katso Pisteiden valinta.

   Käännä linjan kulkusuuntaa näpäyttämällä Vaihda.

2. Sitten:
   1. Valitse linjan merkinnälle Väli.
   2. Määritä tarvittaessa siirtymät. Linjaa voi tasata:
      • Vaakasiirtymä – vasemmalle tai oikealle linjasta
      • Korkeussiirtymä – käytetään viivan ylä- tai alapuolella

      Näitä siirtymiä käytetään teoreettisten sijaintien säätämiseen.

   3. Määritä merkinnän alkupiste käyttämällä yhtä seuraavasta tavoista:
      • Suuntaa kojeen laser kohti pistettä, josta haluat aloittaa merkinnän ja valitse Aloita merkintä laserin sijainnista -valintaruutu. Ohjelmisto laskee etäisyyden suunnitelman alkupisteestä ja lisää etäisyyden automaattisesti Paalun siirtymän kenttään.
      • Syötä etäisyys suunnitelman alkupisteestä Aseman siirtymän kenttään.
   4. Jatka linjaa syöttämällä lisäyksen etäisyyden Jatka loppupisteen yli -kenttään. Lyhennä linjaa syöttämällä negatiivinen arvo samaan kenttään.
   5. Näpäytä Seur.
3. Syötä arvot kohtaan Pistetiedot, Sijaintitoleranssi ja Asetukset tai hyväksy oletusarvot. Katso Automaattisen merkinnän asetukset. Sijaintitoleranssiarvot viittaavat toleranssiin haettaessa seuraavaa sijaintia kaivoksen pinnalta. Sijaintitoleranssi ei tässä yhteydessä tarkoita mitatun pisteen tarkkuutta. Näpäytä Seur.

4. Näpäytä Seur.

   Jos koje ei voi osoittaa oikeaan pisteeseen, Aloitusviive -aikana voit manuaalisesti suunnata kojeen oikeaan suuntaan.

   Koje kääntyy suunnittelupisteeseen, mittaa sijainnin ja tarkistaa sijainnin määritetyn toleranssin suhteen. Jos havainto on toleranssien ulkopuolella, koje kääntyy uuteen sijaintiin ja toistaa mittausta, kunnes toleranssin rajoissa oleva sijainti löytyy tai toistojen enimmäismäärä on saavutettu.

   Ohjelmisto käyttää hyväkseen edellistä sijaintia vähentääkseen iterointien määrää, joita tarvitaan määrittämään seuraava sijainti. Kuitenkin, jos sijaintia ei voida määrittää toleranssin sisältä, ohjelmisto käyttää edellistä teoreettista sijauntia vähentääkseen iterointien määrää.

   • Kon sovellus löytää toleranssin sisällä olevan sijainnin, Merkitse piste -toiminnon äänimerkki kuuluu ja:

     • Jos kojeessa on ohjausvalo, laserosoitin ja ohjausvalovälkkyvät Merkinnän viiveen kentässä määritetyn keston ajan.
     • Jos koje on Trimble SX12 Scanning -takymetrillä, koje siirtyy STD-tilaan ja laserosoitin lopettaa välkkymisen ja siirtyy EDM-sijaintiin. Laserosoitin on päällä sillä aikaa, kun prismavalaistuksen valo välkkyy Merkinnän viiveen kentässä määritetyn keston ajan. Kun tallennat pisteen, koje palaa automaattisesti TRK-tilaan ja laserosoitin alkaa taas välkkyä.

     Merkintäviive -ajan päättyessä koje merkitsee seuraavan pisteen automaattisesti. Keskeytä automaattinen merkintä väliaikaisesti näpäyttämällä Keskeytä. Ohita piste ja siirry edelliseen tai seuraavaan pisteeseen Edell – ja Seur -painikkeilla.

   • Kun ohjelmisto iteroi löytääkseen pisteen, joka on prisman toleranssin sisällä, napauta Keskeytä pysäyttääksesi iteraatioprosessin väliaikaisesti. Ohjelmisto siirtää kojeen seurantatilaan ja näyttää merkinnän deltat, jotka osoittavat suunnan, johon kojeen EDM:n on mentävä saavuttaakseen prisman. Punaisella näkyvä arvo osoittaa, että deltat ovat toleranssin ulkopuolella. Käytä maastotietokoneen nuolinäppäimiä tai videonäytön nuolinäppäimiä siirtääksesi kojeen EDM:ää lähemmäksi prismaa. Kun delta-arvot näkyvät mustana, tallenna tietue napauttamalla Tallenna, käynnistä automaattinen merkintäsarja uudelleen ja siirry seuraavaan merkintävaiheeseen.

   • Jos pistettä ei löydy toleranssin sisältä, piste ohitetaan.

5. Kun linjan loppu on saavutettu, Tulokset -näyttö näyttää merkittyjen ja ohitettujen pisteiden määrän.

   Jos jotkin pisteet ohitettiin, napauta Kokeile uudestaan -valonäppäintä, jolloin ohjelmisto yrittää merkitä ohitetut pisteet uudelleen. Napauta Toleranssin valonäppäintä muuttaaksesi tarvittaessa toleranssiasetuksia.
