Seinälasereiden automaattinen merkintä

Merkitse seinälaserit automaattisesti parantaaksesi porauslaitteiden ohjauksen tarkkuutta.

Tämän työnkulun avulla voit sijoittaa seinälasereita kahdella tavalla:

• Manuaalinen ratkaisu lasketaan suuntaamalla kojelaser tiettyyn asennuspaikkaan ja haluttuun paikkaan kallioseinämällä.

• Optimoitu ratkaisu löytää parhaan mahdollisen seinälaserlinjan alkuperäisen asennuspaikan, keskiviivan ja seinän suunnitelman, seinän etäisyyden ja kaltevuuden perusteella.

Molemmat menetelmät käyttävät manuaalista syöttöäsi tarkan referenssin tarjoamiseksi porauksen ohjaamiseksi työpinnalla.

1. Seinälaserin sijoituspaikan laskeminen:
   1. Aloita tekemällä jokin seuraavista:
      • Valitse kartalta kaivoksen keskiviiva ja napauta sitten Automaattinen merkintä / Seinälaser.

      • Napauta ja valitse Automaattinen merkintä / Seinälaser.

   2. Vahvista tai valitse kaivoksen keskiviiva kartan suunnitelmasta ja napauta Seuraava.

   3. Valitse seinän suunnitelman vektorikartta kartan suunnitelmasta ja napauta Seuraava.

   4. Suuntaa kojelaser haluttuun asennuspaikkaan ja valitse sitten, miten laserin kaltevuus lasketaan. Voit joko valita vaihtoehdon Korkeus keskiviivan yläpuolella käyttääksesi automaattisesti laskettua arvoa tai valita Kaltevuuden syöttääksesi tietyn arvon manuaalisesti. Napauta luiskan syöttökentän vieressä olevaa nuolta ja valitse Alas osoittaaksesi laskua ja Ylös osoittaaksesi nousua. Näpäytä Seur.

   5. Suuntaa laser kallioseinämään, jonne haluat laserviivan menevän.

      VINKKI – Voit siirtää kojetta tai palata muuttamaan ratkaisua missä tahansa työnkulun vaiheessa, minkä jälkeen ohjelmisto laskee uudelleen.

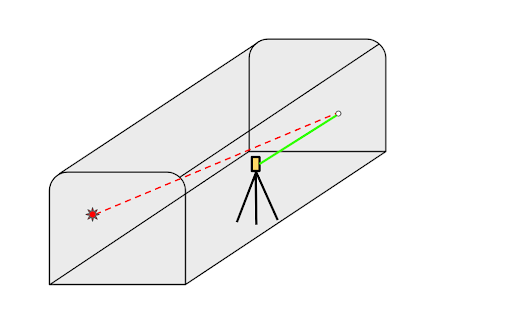

   Ohjelmisto laskee manuaalisen ratkaisun sen perusteella, mihin kallioseinämään maanmittaaja osoitti kojeen. Manuaalinen ratkaisu näkyy kartalla vihreänä katkoviivana ja tulokset näkyvät Laserratkaisu-ruudussa.

2. Optimoidun ratkaisun laskeminen:
   1. Tarvittaessa napauta Asetukset säätääksesi Seinän etäisyys -arvoa Parhaan ratkaisun hakuparametrit -ryhmäruudussa. Palaa seinälaserin työnkulkuun napauttamalla Hyväksy.
   2. Napauta Tartu parhaaseen -toimintonäppäintä laskeaksesi optimoidun ratkaisun valitun asennuspaikan ja seinäetäisyyden arvon perusteella.

   Ohjelmisto laskee optimoidun ratkaisun asennuspaikan, keskiviivan ja seinän suunnitelman sekä kaltevuuden perusteella. Optimoitu ratkaisu näkyy kartalla yhtenäisenä vihreänä viivana ja tulokset näkyvät Laserratkaisu (paras) -ruudussa.

3. Kun olet valmis asentamaan seinälaserin, käytä Käännä asennuspaikkaan ja Käännä kallioseinämään -toimintopainikkeita apuna asennuksen aikana.

4. Kun seinälaser on asennettu:

   1. Näpäytä Seur.

   2. Syötä viimeisen laserin asennuspaikan nimi ja koodi ja tallenna ne napauttamalla Mittaa.

   3. Syötä viimeisen kallioseinämän pisteen nimi ja koodi ja tallenna ne napauttamalla Mittaa.

   4. Syötä seinälaserin projisoidun loppupisteen nimi ja koodi ja napauta Seuraava.

      Laserratkaisun, asennuspaikan, kallioseinämän pisteen ja loppupisteen tulokset näytetään.

   5. Näpäytä Tall.
