Merkintäpaikannuksien vaatimukset

Merkintäpaikannukset tyypillisesti määrittelevät pultinreiän tai porausreikien sijainnit tunnelissa, ja niitä käytetään myös tunnelin pinnan räjäytysreikien tai reikien määrittämiseen putkien asentamista varten. Kaikki määritetyt sijainnit määritellään paalun etäisyyden, siirtymäarvojen sekä menetelmän mukaan. Paalun etäisyys voidaan määrittää yhdeksi paaluksi tai useiksi paaluiksi, joilla on määritellyt alku- ja loppupaalut.

Voit näppäillä määritetyt sijainnit osana tunnelimääritystä käyttämällä Merkintä-näyttöä Trimble Access -sovelluksessa. Vaihtoehtoisesti voit suunnitella merkintäpaikannukset Trimble Business Center -sovelluksessa ja tallentaa ne sitten TXL-tiedostona käytettäväksi Trimble Access -sovelluksessa tai voit tuoda merkintäpaikannukset CSV-tiedostosta. Katso lisätietoja merkintäpaikannuksien näppäilemisestä tai tuomisesta kohdasta Merkintäpaikannuksien lisääminen.

Sijaintijen merkintä Trimble Access Tunnelit -sovelluksella viittaa prosessiin, jossa suunnitellut sijainnit merkitään ja merkintäpisteiden sijainti merkitään fyysisesti tunnelin pintaan, jotta porauslaitteet voidaan ohjata kunkin pisteen oikeaan paikkaan reiän poraamista ja pultin tai putken asentamista varten. Katso Ennalta määrättyjen paikannuksien merkintä.

Tuetut merkintäpaikannustyypit ovat:

  • Loppupinnan räjäytysreiät
  • Pultin reiät seuraavilla menetelmillä:
    • Säteettäinen
    • Tasossa
    • Korkeussuunnassa
    • Useita radiaaleja
  • Putket

Katso seuraavaa taulukkoa:

1

Panostusreiät

2

Säteettäinen

3

Tasossa

4

Korkeussuunnassa

5

Useita radiaaleja

6

Linja

7

Siirtymän keskus

8

Intervalli

9

Putket





Katso alla oleva kaaviokuva merkitäksesi paikannuksia panostusreikiä varten.

1

Panostusreiän paikannus

2

Suunniteltu sijainti

3

Suunnitelmapinta

4

Tunnelin pinta

5

Tunnelin linjaus

Katso alla olevaa kaaviokuvaa merkitäksesi säteisen (mukaan lukien monisäteisen), vaakasuoran ja pystysuoran menetelmän määrittämien pultinreikien paikannukset.

1

Merkintäsijainti määritetty säteittäisesti

2

Merkintäsijainti määritetty vaakasuorassa

3

Merkintäsijainti määritetty pystysuorassa

4

Suunniteltu sijainti

5

Suunnitelmapinta

6

Tunnelin pinta

7

Säteittäisen sijainnin keskus

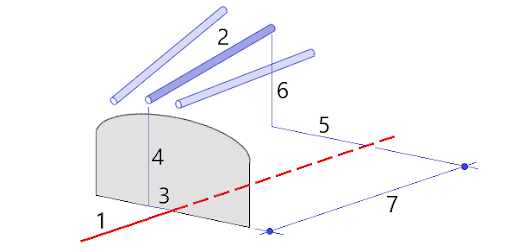

Merkitse putkien sijainnit asentaaksesi putkikaaren, joka ulottuu pituussuunnassa suunniteltua tunnelin linjausta pitkin työskentelyalueen katon vahvistamiseksi. Tyypillisesti sarja säännöllisesti sijoitettuja ja päällekkäisiä putkikaaria ( putken tukirakenteet tai katosputki) asennetaan koko tunnelin peräkkäisen kaivauksen läpi.

1

Linja

2

Tunnelin tukirakenteet

3

Vaakasiirtymä (putken alku)

4

Pystysiirtymä (putken alku)

5

Vaakasiirtymä (putken pää)

6

Pystysiirtymä (putken pää)

7

2D-etäisyys linjausta pitkin.

Monisäteittäisten merkintäpaikannusten arvojen tuonti ei ole mahdollista.

CSV-tiedoston vaadittava formaatti on:

Alkupaalu, Loppupaalu, Tyyppi, Vaakasiirtymä, Pystysiirtymä, Koodi, Suunta, Pinta, Ylim. vaakasiirtymä, Ylim. pystysiirtymä, Pituus.

Ks. seuraavat jokaisen merkintäpaikannusmenetelmän formaatin esimerkit:

Merkintäsijainnit Menetelmä Arvot Esimerkki

Loppupinnan räjäytysreiät

Panostusreiät

Alkupaalu, Loppupaalu, Tyyppi, Vaakasiirtymä, Pystysiirtymä, Koodi

40,60,Blasthole,0.5,‑0.5,Blast hole

Säteittäiset pulttireiät

Säteettäinen

Alkupaalu, Loppupaalu, Tyyppi, Vaakasiirtymä, Pystysiirtymä, Koodi, Suunta, Pinta, Vaakakeskikohta, Pystykeskikohta

0,40,Radial,‑3.2,2.2,Bolt hole,,S2,1.05,0.275

Horisontaaliset pulttireiät

Tasossa

Alkupaalu, Loppupaalu, Tyyppi, Vaakasiirtymä, Pystysiirtymä, Koodi, Suunta, Pinta

0,20,Horizontal,,3.1,Bolt hole,Right,S2

Vertikaaliset pulttireiät

Korkeussuunnassa

Alkupaalu, Loppupaalu, Tyyppi, Vaakasiirtymä, Pystysiirtymä, Koodi, Suunta, Pinta

0,,Vertical,3.2,,Bolt hole,Up,S2
Putket Putki

Alkupaalu, Loppupaalu, Tyyppi, Vaakasiirtymä, Pystysiirtymä, Koodi, Vaakaloppusiirtymä, Pystyloppusiirtymä, Putken pituus

 0,,Pipe,‑1.0,2.5,Pipe,-1.1,2.6,5.0



  • Pinnan nimen, koodin, vaakasiirtymän ja pystysiirtymän arvot ovat valinnaisia.
  • Jos mitään pinnan nimeä ei ole määritetty tai pinnan nimi ei ole yhteensopiva määritellyn paalualueen kanssa, ohjelma käyttää ensimmäistä paalualueelle sopivaa mallipintaa.
  • Menetelmäarvon tulee olla yksi seuraavasta: Panostusreikä, Horisontaalinen, Vertikaalinen, Säteittäinen, Putki.
  • Suunta-arvon tulee olla yksi seuraavasta: Ylös, Alas, Vasen, Oikea tai tyhjä (kun kyseessä on säteittäinen siirtymä, panostusreikä tai putki).
