Pour mesurer un point à multi-inclinaison

Utilisez la méthode de mesure Point à multi-inclinpour mesurer un point en utilisant trois mesures eBulle inclinées contribuantes.

REMARQUE – La multi-inclinaison n’est disponible que lors de l’utilisation d’un récepteur avec une eBulle et lorsque les Fonctions d'inclinaison sont activées dans le type de levé. Pour pouvoir mesurer des points à multi-inclinaison, il faut que le récepteur GNSS ait une eBulle correctement calibrée. La méthode de mesure Point à multi-inclin n’est pas disponible dans les levés d’enregistrement des données ou lorsque la compensation d’inclinaison IMU est activée.

ASTUCE – La méthode de mesure Point à multi-inclin n'utilise pas un magnétomètre. Si votre récepteur GNSS en a un, il n'est pas nécessaire de calibrer le magnétomètre avant d'utiliser Multi-inclin.

Lorsque vous mesurez un Point à multi-inclin vous positionnez la pointe de la canne à l’emplacement de mesure souhaité, et maintenez la pointe de la canne fixe au même emplacement pendant toute la procédure de mesure. Inclinez la canne en premier dans une direction et mesurez, inclinez la canne dans la deuxième direction et mesurez, et puis inclinez la canne dans la troisième direction et mesurez.

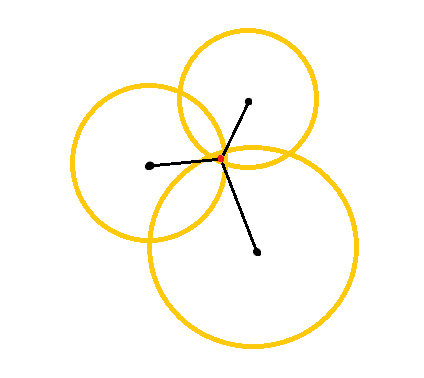

Le diagramme ci-dessus présente les trois cercles d’inclinaison créés lorsque vous inclinez l’antenne à trois positions différentes, où chaque position d’antenne est indiquée par un point noir au centre de chaque cercle d’inclinaison. Les cercles d’inclinaison ont un rayon égal à la distance d’inclinaison courante, et chaque cercle d’inclinaison représente le cercle des positions possibles de la pointe de la canne à cette distance à partir de la position de l’antenne. Pour calculer la position de la pointe de la canne, le logiciel calcule le point auquel les trois cercles d’inclinaison se croisent.

Les étapes ci-dessous vous guident à travers la mesure de trois observations inclinées, dans laquelle le logiciel mesure automatiquement quand la canne est maintenue immobile, et calcule le point résultant à l’aide des intersections des trois cercles d’inclinaison observés avec la canne inclinée :

  1. Appuyez sur et sélectionnez Mesurer / Mesurer points, ou dans la carte, avec rien sélectionné, appuyez sur Mesurer.
  2. Sélectionnez Point à multi-inclin dans le champ Méthode.

  3. Entrez leNom du point et Code.

  4. Si le code sélectionné a des attributs, la touche programmable Attrib s'affiche. Appuyez sur Attrib et remplissez les champs d’attribut. Voir Entrée des valeurs d’attribut lors de la mesure d'un point. Appuyez sur Stocker.

  5. Entrez une valeur dans le champ Hauteur d'antenne et assurez‑vous que les paramètres dans le champ Mesuré à soient configurés de façon appropriée.

    REMARQUE – La hauteur de l’antenne est critique dans les calculs de multi-inclinaison. Vérifiez que la hauteur d’antenne et la méthode de mesure entrées soient définies correctement avant de commencer une mesure de point à multi-inclin.

  6. Appuyez sur Options pour configurer les paramètres de contrôle de qualité et de précision.

    REMARQUE – Les précisions affichées dans la ligne d’état reflètent le degré d'inclinaison de l'antenne. Lors de la mesure des points ayant une grande inclinaison, il se peut que vous deviez augmenter la valeur de tolérance de précision.

  7. Positionnez la pointe de la canne à la position de mesure souhaitée. Ne déplacez pas la pointe pendant toute la procédure de mesure.

  8. Maintenant la pointe de la canne à la position de mesure souhaitée, inclinez la canne à l’angle souhaité.

    L'eBulle indique le degré d'inclinaison de l'antenne.

    REMARQUE – L’eBulle devient jaune si l’inclinaison dépasse 30 degrés. Cela indique quand la précision de la solution RTK produite peut devenir peu fiable en raison du fait que l'inclinaison se trouve hors de la plage d'inclinaison acceptable pour les positions compensées d'inclinaison non IMU. Les mesures dans cette plage peuvent être utilisables si les estimations de précision sont acceptables pour vous. L’eBullle devient rouge si l’inclinaison dépasse 45 degrés.

  9. Appuyez sur Mesurer.

    Le champ Etat en multi-inclin indique la procédure de prise de trois mesures de point rapide inclinées. Il affiche En attente de mesure quand l'antenne se déplace, Déplacer l'antenne lorsqu'une mesure a été prise et le logiciel attend que l'antenne se déplace d'une distance acceptable pour qu'une autre mesure soit prise, et Mesure en cours - rester immobile quand l'antenne est maintenue complètement immobile lorsque inclinée.

  10. Afin d’assurer une bonne géométrie d’intersection des trois mesures contribuant, déplacez l’antenne autant que possible entre les trois mesures stationnaires, afin que les trois positions d’antenne forment une forme triangulaire au lieu d’une ligne droite.

    Le compteur indique le nombre restant de mesures stationnaires. La carte affiche des cercles jaunes représentant les trois mesures d’inclinaison, et une croix représentant le résultat une fois que la troisième mesure est prise.

  11. Lorsque le résultat a été calculé et les précisions sont acceptables, appuyez sur Stocker.

    Si la précision de l'intersection résultante n'est pas acceptable, appuyez sur Esc pour écarter les trois mesures et puis rmesurez à nouveau le point à multi-inclin.

ASTUCE – Si la hauteur d’antenne est correcte et l’eBulle est calibrée correctement, l’intersection résultante des trois cercles devrait être au centimètre près. Si les cercles ne se chevauchent pas à un point discret ou si les précisions sont trop élevées :

  • Vérifiez que la calibration de votre eBulle soit de haute qualité, et vérifiez que la hauteur d’antenne et la méthode de mesure entrées soient correctes. Vous ne pouvez pas corriger ces erreurs après le stockage d’un point à multi-inclin.

  • Mesurez à nouveau le point, en changeant vos points de mesure en inclinant plus loin ou même un peu plus près.
