Pour implanter automatiquement les lasers muraux

Implantez automatiquement les lasers muraux pour une plus grande précision dans le guidage de l'équipement de forage.

Ce flux de travail vous permet de positionner les lasers muraux de deux façons :

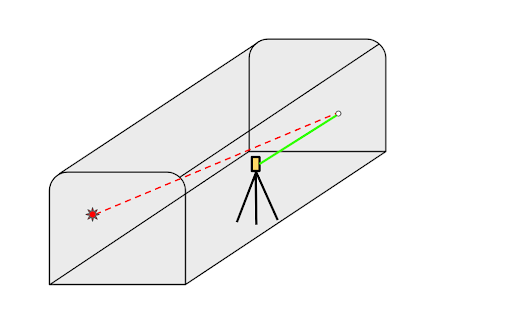

• Une solution manuelle est calculée en orientant le laser de l'instrument vers un point de montage spécifique et un emplacement souhaité sur le front de taille.

• Une solution optimisée permet de trouver la meilleure ligne laser murale possible en fonction du point de montage initial, de l'axe central et de la conception du mur, du dégagement du mur et de la pente.

Ces deux méthodes utilisent votre entrée manuelle pour fournir une référence précise afin de guider le forage sur le front de taille.

1. Pour calculer où positionner le laser mural :
   1. Commencez par faire l'une des choses suivantes :
      • Sur la carte, sélectionnez l'axe central de la mine, puis appuyez sur Implantation auto / Laser mural.

      • Appuyez sur et sélectionnez Implantation auto / Laser mural.

   2. Confirmez ou sélectionnez l'axe central de la mine à partir du projet dans la carte et appuyez sur Suivant.

   3. Sélectionnez les lignes de fond de projet du mur à partir du projet dans la carte et appuyez sur Suivant.

   4. Visez le laser de l'instrument vers le point de montage souhaité, puis choisissez le mode de calcul de la pente du laser. Vous pouvez soit sélectionner Hauteur au-dessus de l'axe central pour utiliser la valeur calculée automatiquement, soit sélectionner Pente pour entrer manuellement une valeur spécifique. Appuyez sur la flèche située à côté du champ d'entrée de la pente et sélectionnez Vers le bas pour indiquer une pente descendante et Vers le haut pour indiquer une pente ascendante. Appuyez sur Suivant.

   5. Visez le laser vers le front de taille à l'endroit où vous souhaitez que la ligne laser soit projetée.

      ASTUCE – À tout moment du flux de travail, vous pouvez déplacer l'instrument ou revenir en arrière pour modifier la solution et puis le logiciel recalculera.

   Le logiciel calcule une solution manuelle, basée sur l'endroit où le géomètre a visé l'instrument vers le front de taille. La solution manuelle est représentée par une ligne verte à tirets sur la carte et les résultats sont affichés dans la case Solution laser.

2. Pour calculer une solution optimisée :
   1. Si nécessaire, appuyez sur Options pour ajuster la valeur du Dégagement du mur dans la boîte de groupe Paramètres de recherche de la meilleure solution. Appuyez sur Accepter pour revenir au flux de travail du laser mural.
   2. Appuyez sur la touche programmable Accrocher à la meilleure pour calculer la solution optimisée, sur la base du point de montage sélectionné et de la valeur du Dégagement du mur.

   Le logiciel calcule la solution optimisée en fonction du point de montage, de l'axe central, du projet du mur et de la pente. La solution optimisée est représentée par une ligne verte solide sur la carte et les résultats sont affichés dans la case Solution laser (Meilleure).

3. Lorsque vous êtes prêt à installer le laser mural, utilisez les touches programmables Tourner à montage et Tourner à front de taille rocheux pour obtenir de l'aide pendant l'installation.

4. Une fois le laser mural installé :

   1. Appuyez sur Suivant.

   2. Entrez le nom et le code du point de montage final du laser et appuyez sur Mesurer pour stocker.

   3. Saisissez le nom et le code du point final de la paroi rocheuse et appuyez sur Mesurer pour enregistrer.

   4. Entrez le nom et le code du point final projeté de la ligne laser mural et appuyez sur Suivant.

      Les résultats de la solution laser, du point de montage, du point d front de taille et du point de fin sont affichés.

   5. Appuyez sur Stocker.
