Pour mesurer par déport à double prisme

Dans un levé conventionnel, utilisez cette méthode de mesure pour coordonner un point qui ne peut pas être observé directement avec une mire dans une position verticale.

L'utilisation d'un prisme inclinable avec un déport de noeud approprié fournira des résultats précis quelle que soit l'inclinaison du mât. Les prismes que ne doivent pas être inclinés (tels que le prisme Trimble série VX/S 360°) ne corrigent pas l'angle vertical et la distance inclinée pour compenser la différence entre le centre optique du prisme et l'axe de la canne.

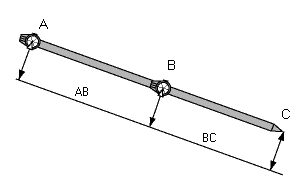

  1. Comme illustré dans le diagramme suivant, espacez deux prismes (A et B) à d'intervalle sur la mire. La distance BC est connue.

  2. Appuyez sur et sélectionnez Mesurer et puis effectuez une installation station. Voir Installation station.
  3. Appuyez sur et sélectionnez Mesurer / Mesurer topo.
  4. Entrez le Nom du point et, si requis, le Code.
  5. Dans le champ Méthode, sélectionnez Déport à double prisme.

  6. Complétez les champs comme requis.

    Entrez une Tolérance AB appropriée à générer un avertissement s'il y a une différence entre la distance AB entrée entre les deux prismes et la distance AB mesurée entre les deux prismes. Si la tolérance est dépassée, cela peut indiquer que la siatnce AB entrée est incorrecte, ou qu'il y a un déplacement du jalon entre la mesure au prisme A et la mesure au prisme B.

  7. Appuyez sur Mesurer. Effectuez deux mesures.

    Le logiciel calculera la position (C) obscurcie et la stockera comme une observations AH AV DI brute.

    Toutes les observations brutes sont stockées dans le fichier d'étude et sont disponibles pour l’exportation.
