Riferimento rapido: Barra strumenti CAD con Misura punti o Misura topografica

Fare riferimento alle funzioni di esempio e al pulsante informazioni in basso per creare queste funzioni nella maschera Misura punti o Misura topografica utilizzando la Barra degli strumenti CAD.

SUGGERIMENTO – Per creare le caratteristiche del cordolo posteriore (BC) o del pozzetto standard (STMH), definire i codici caratteristica BC e STMH come linee nella libreria caratteristiche e assicurarsi che la libreria caratteristiche includa le definizioni dei codici di controllo appropriati.

  1. Per il punto 1, selezionare [BC] + toccare .
  2. Per il punto 2, selezionare [BC] + toccare .
  3. Per il punto 3, selezionare [BC].
  4. Per il punto 4, selezionare [BC] + toccare .
  5. Per il punto 5, selezionare [BC] + toccare .

  1. Per il punto 1, selezionare [STMH] + toccare .
  2. Per il punto 2, selezionare [STMH].
  3. Per il punto 3, selezionare [STMH].

  1. Per il punto 1, selezionare [STMH] + toccare .
  2. Per il punto 2, selezionare [STMH].

  1. Selezionare [STMH] + toccare + inserire il valore del raggio [x.xx].

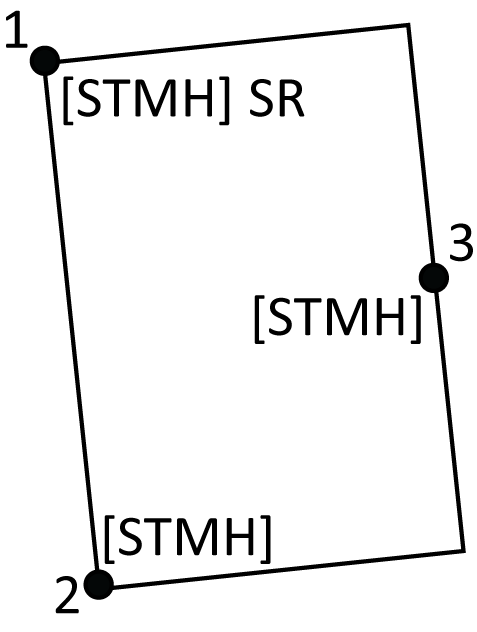

  1. Per il punto 1, selezionare [STMH] + toccare .
  2. Per il punto 2, selezionare [STMH].
  3. Per il punto 3, selezionare [STMH].

  1. Per il punto 1, selezionare [STMH] + toccare + inserire il valore della larghezza [(+/-) x.xx].
  2. Per il punto 2, selezionare [STMH].

  1. Per il punto 1, selezionare [BC] + toccare + .
  2. Per il punto 2, selezionare [BC].
  3. Per il punto 3, selezionare [BC].
  4. Per il punto 4, selezionare [BC] + .
  5. Per il punto 5 Selezionare [BC].
