Per picchettare automaticamente i laser a parete

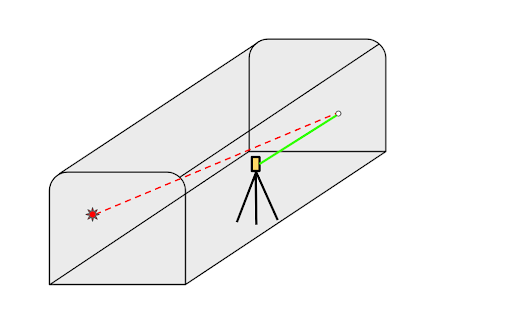

Picchettamento automatico dei laser a parete per una maggiore precisione nella guida delle attrezzature di perforazione.

Questo flusso di lavoro consente di posizionare i laser a parete in due modi:

• Una soluzione manuale viene calcolata puntando il laser dello strumento su un punto di montaggio specifico e una posizione desiderata sulla parete rocciosa.

• Una soluzione ottimizzata trova la migliore linea possibile per i laser a parete in base al punto di montaggio iniziale, alla linea centrale e al design della parete, alla distanza dalla parete e alla pendenza.

Entrambi questi metodi utilizzano l'input manuale per fornire un riferimento preciso per la guida della perforazione sulla superficie di lavoro.

1. Per calcolare dove posizionare il laser da parete:
   1. Per iniziare, eseguire una delle operazioni seguenti:
      • Nella mappa, seleziona la linea centrale della miniera, quindi tocca Picchettamento automatico / Laser a parete.

      • Tocca e seleziona Picchettamento automatico / Laser a parete.

   2. Conferma o seleziona la linea centrale della miniera da design nella mappa e tocca Avanti.

   3. Seleziona la linea di lavoro del muro da design nella mappa e tocca Avanti.

   4. Puntare il laser dello strumento sul punto di montaggio desiderato, quindi scegliere come verrà calcolato la pendenza del laser. È possibile selezionare Altezza sopra la linea centrale per utilizzare il valore calcolato automaticamente oppure selezionare Pendenza per inserire manualmente un valore specifico. Tocca la freccia accanto al campo di immissione della pendenza e seleziona Giù per indicare una discesa e Su per indicare una salita. Toccare Avanti.

   5. Punta il laser verso la parete rocciosa dove vuoi che vada la linea laser.

      SUGGERIMENTO – In qualsiasi momento del flusso di lavoro è possibile spostare lo strumento o tornare indietro per cambiare la soluzione che poi il software ricalcola.

   Il software calcola una soluzione manuale, in base al punto in cui il tecnico ha puntato lo strumento verso la parete rocciosa. La soluzione manuale viene visualizzata come una linea verde tratteggiata sulla mappa e i risultati vengono visualizzati nella casella Soluzione laser.

2. Per calcolare una soluzione ottimizzata:
   1. Se necessario, tocca Opzioni per regolare il valore Distanza dalla parete nella casella di gruppo Parametri di ricerca soluzione migliore. Tocca Accetta per tornare al flusso di lavoro del laser a parete.
   2. Tocca il tasto software Aggancia al migliore per calcolare la soluzione ottimizzata, in base al punto di montaggio selezionato e al valore di Distanza dalla parete.

   Il software calcola la soluzione ottimizzata, in base al punto di montaggio, al design della linea d'asse e della parete e alla pendenza. La soluzione ottimizzata viene visualizzata come una linea verde continua sulla mappa e i risultati vengono visualizzati nella casella Soluzione laser (migliore).

3. Quando si è pronti per installare il laser a parete, utilizzare i tasti software Gira verso il montaggio e Gira verso parete rocciosa per assistenza durante l'installazione.

4. Una volta installato il laser da parete:

   1. Toccare Avanti.

   2. Inserisci il nome e il codice del punto di montaggio laser finale e tocca Misura per memorizzare.

   3. Inserisci il nome e il codice del punto finale della parete rocciosa e tocca Misura per memorizzare.

   4. Inserisci il nome e il codice del punto finale proiettato della linea laser a parete e tocca Avanti.

      Vengono visualizzati i risultati della soluzione laser, il punto di montaggio, il punto della parete rocciosa e il punto finale.

   5. Toccare Memorizza.
