3D軸に対してポイントを測定する
-
をタップし、測定 / 3D軸の測定を選択します。
-
3D軸を定義する2点をキー入力するか測定を行います。
-
「オプション」をタップし、軸に相対的な測定済みのポイントのデルタ表示のフォーマットを選択します。
-
次へをタップします。
機器は自動的にTRKモードに入ります。Trimble Accessソフトウェアが距離を受け取ると、デルタフィールドが自動的に更新されます。
プリズムに測定しない場合、機器機能を使用しDRモードに設定します。
TRK測定を承認するか、「測定」をタップしてSTD測定を行います。
Trimble Accessソフトウェアは測定された点の座標・高度、3D軸のポイントに相対する直交・鉛直デルタを通知します。
-
ポイント名を入力し、必要に応じてコードも入力します。
説明・属性には対応していません。
- 「保存」をタップします。

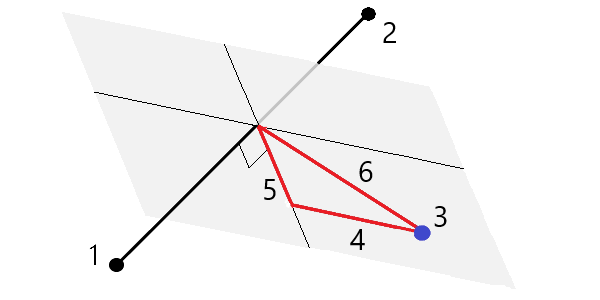

次の図と表は、初期設定型式を使用して報告される直交デルタを示しています。
正 | 3D軸を定義するポイント1 | 4 | 3D軸との水平オフセット |
2 | 3D軸を定義するポイント2 | 5 | 3D軸の直交ポイントの直角オフセット |
3 | 測定されたポイント | 6 | 3D軸の直交ポイントとのラジアル・オフセット |

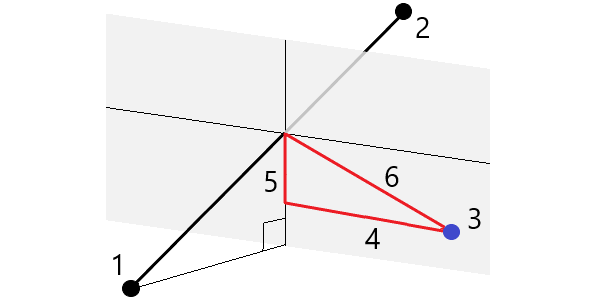

次の図と表は、初期設定型式を使用して報告される鉛直デルタを示しています。
正 | 3D軸を定義するポイント1 | 4 | 3D軸との水平オフセット |
2 | 3D軸を定義するポイント2 | 5 | 3D軸の鉛直ポイントとの鉛直オフセット |
3 | 測定されたポイント | 6 | 3D軸の鉛直ポイントとのラジアル・オフセット |
Trimble Accessソフトウェアは、以下の情報も報告します:
- ポイント1・2から、計算された3D軸の直交ポイントまでの距離
- ポイント1・2から、計算された3D軸の鉛直ポイントまでの距離
- 計算された3D軸の直交・鉛直ポイントの座標および高度
ポイント1・2が鉛直軸を定義している場合、全ての鉛直デルタはヌル(?)として表示されます。
