センターラインからレーザラインを自動杭打ちするには

センターラインからオフセットしたレーザーラインを自動的に杭打ちします。レーザーラインは、センターラインに対して直角に一定の間隔で定義されます。

  1. センターラインを作成するには：
    • マップ内で、ラインを選択してから、自動杭打ち / CLからのレーザラインオフセットをタップします。

    • をタップし、自動杭打ち / CLからのレーザーラインオフセットを選択し、さらにポイントを選択する方法もあります:

      ポイントを選択する際、マップから選択するか、または他の選択方法を選びたいときはをタップします。 ポイントの選択を参照します。

    ラインの方向を反転させるには、反転をタップします。

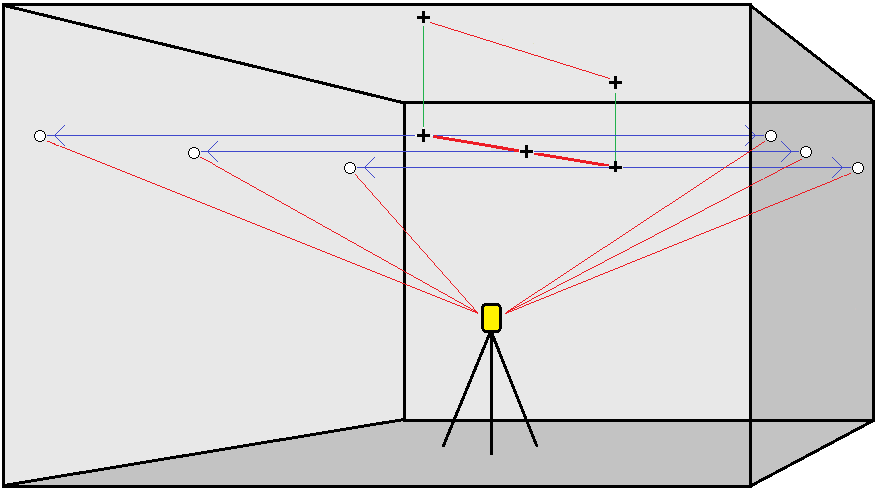

  2. この場合、次の結果が得られます。
    1. ラインを杭打ちするために、「間隔」を定義します。
    2. 必要に応じて、オフセットを定義します。ラインは以下によってオフセット可能です：
      • 垂直オフセット – センターラインの上または下に適用

      • ステーションオフセット – センターラインの前や後に適用されます

      オフセットは設計座標を計算するために使用されます。

    3. センターラインを延長するには、終了点を超えて延長するフィールドに延長する距離を入力します。センターラインを短縮するには、マイナスの値をこのフィールドに入力します。
    4. 次へをタップします。
  3. 定義されたレーザーラインを再表示します。杭打ちに必要でないラインを選択し、削除します。次へをタップします。
  4. ポイントの詳細および設定の値を入力するか、または初期設定値をそのまま使用します。次へをタップします。
  5. レーザーラインの自動杭打ちを援助するために、採掘鉱の右側の位置を視準し、測定するようにお勧めします。 さらに勧められたら、左側も同様な手順を繰り返します。

  6. 次へをタップします。

    採掘鉱ソフトウェアは、左側にある全てのポイントを杭打ちします。最初のラインから始め、最後のラインで終了します。 その後、全てのポイントを右側に杭打ちをし、最後のラインから始め、最初のラインで終了します。.

    ヒント ‑ 機器が正しい方向に向かない場合は、 開始遅延 の間に、機器を手動で正しい方向に向けることができます。

    ソフトウェアは次の座標を探す際に必要なイタレーションを減らすために前の座標を使用しますが。座標が許容差内で見つからない場合、ソフトウェアは次の座標を探す際に必要なイタレーションを減らすために前の座標を使用しません。

    • 許容値内に位置が見つかると、ポイントをマークするのイベントが鳴り、次のようになります。

      • 機器にトラックライトがある場合、レーザポインタおよびトラックライトは、マーキング用の遅延フィールドで定義された時間にわたり点滅します。
      • 機器がTrimble SX12スキャニングトータルステーションの場合、機器がSTDモードに切り替わり、レーザポインタが点滅をやめ、自動的にEDMの位置に移動します。レーザポインタは、マーキング用の遅延フィールドで定義された時間にわたりターゲット照明ライト（TIL）が点滅している間、点灯に変わります。ポイントが保存されると、機器は自動的にTRKモードに戻り、レーザポインタが点滅を再開します。

      「マーク遅延」の最後になると、機器は次のポイントを自動杭打ちします。一時停止をタップすると、自動くい打ちプロセスが休止します。「前の」と「次の」ソフトキーを使って、前のポイントや次のポイントにスキップします。

    • ソフトウェアがターゲットの許容範囲内のポイントを見つけるために反復処理を行っている間、反復プロセスを一時停止するには、一時停止をタップします。ソフトウェアは機器を捕捉モードに切り替え、機器のEDM がターゲットに到達するために必要な方向を示す杭打ちデルタを表示します。赤で表示される値は、デルタが許容範囲外であることを示します。コントローラの矢印キーまたはビデオ画面の矢印キーを使用して、機器のEDMをターゲットに近づけます。デルタ値がが黒で表示されたら、保存をタップしてレコードを保存し、自動杭打ちシーケンスを再開して、次のマークステップに進みます。

    • 許容範囲内にポイントが見つからないときは、そのポイントはスキップされます。

  7. この手順が終了すると、「結果」スクリーンに杭打ちされたポイントの数とスキップしたポイントの数が表示されます。
