壁レーザーを自動で杭打ちする

壁レーザーを自動的に杭打ちして、掘削装置のガイド精度を向上させます。

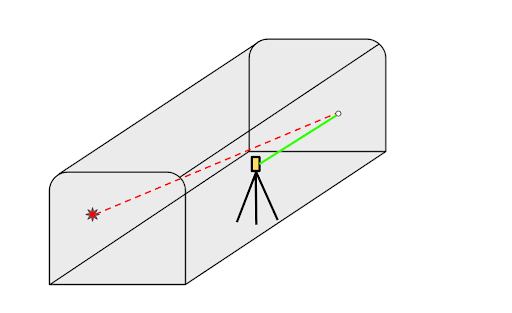

このワークフローでは、壁レーザーを2つの方法で配置できます。

手動ソリューションは、機器のレーザーを特定のマウントポイントと岩石面の目的位置に照射することで計算されます。
最適化されたソリューションは、初期マウントポイント、中心線と壁の設計、壁のクリアランスと勾配に基づいて、可能な限り最適な壁レーザーラインを算出します。

どちらの方法でも、手動入力により作業面での掘削をガイドするための正確な基準を提供します。

壁レーザーを配置する位置を計算するには：
1. まず、次のいずれかを実行します。
  - マップで鉱山の中心線を選択し、自動杭打ち/壁レーザーをタップします。
  - をタップし、自動杭打ち/壁レーザーを選択します。
2. マップ上の設計から鉱山の中心線を確認または選択し、次へをタップします。
3. マップ上の設計から壁の設計線を選択し、次へをタップします。
4. 機器のレーザーを目的の設置点に向け、レーザー勾配の計算方法を選択します。自動計算された値を使用する場合は「センターラインからの高さ」を選択し、特定の値を手動で入力する場合は「勾配」を選択します。勾配入力フィールド横の矢印をタップし、下りを示す場合は下向き、上りを示す場合は上向きを選択します。次へをタップします。
5. レーザーラインを照射したい岩石面にレーザーを向けます。
  ヒント - ワークフローのどの時点でも、機器を移動したり戻ってソリューションを変更したりでき、その後ソフトウェアが再計算します。
ソフトウェアは、測量士が岩石面に機器を向けた位置に基づいて手動ソリューションを計算します。手動ソリューションはマップ上に緑の破線で表示され、結果はレーザーソリューションボックスに表示されます。
最適化されたソリューションを計算するには：
1. 必要に応じてオプションをタップし、最適ソリューション検索パラメータグループボックスで壁クリアランス値を調整します。承認をタップして壁レーザーワークフローに戻ります。
2. 最適にスナップソフトキーをタップすると、選択したマウントポイントと壁クリアランス値に基づいて最適化されたソリューションが計算されます。
ソフトウェアは、マウントポイント、中心線、壁の設計、勾配に基づいて最適化ソリューションを計算します。最適化ソリューションはマップ上に緑の実線で表示され、結果はレーザーソリューション（最適）ボックスに表示されます。
壁レーザーの設置準備ができたら、設置時の補助としてマウントに向けるおよび岩石面に向けるソフトキーを使用します。
壁レーザーを設置したら
1. 次へをタップします。
2. 最終的なレーザーマウントポイントの名前とコードを入力し、測定をタップして保存します。
3. 最終的な岩石面ポイントの名前とコードを入力し、測定をタップして保存します。
4. 壁レーザーラインの投影終点の名前とコードを入力し、次へをタップします。

  レーザー解の結果、マウントポイント、岩石面ポイント、終点が表示されます。
5. 「保存」をタップします。
