設定位置要件
セットアウト位置は通常、トンネル内のボルト穴または穿孔の位置を定義し、トンネル面の突破口やパイプを設置するための穴を定義するのにも使用されます。すべてのセットアウト位置は、測点距離、オフセット値および方法によって定義されます。測点距離は、一つの測点として定義することも、開始測点と終了測点が定義された複数の測点として定義することもできます。
トンネル定義の一部としてセットアウトされた位置をキー入力するには、Trimble Accessのセットアウト 画面を使用します。または、Trimble Business Centerでセットアウト位置を設計し、TXL ファイルとして保存してTrimble Accessで使用したり、CSVファイルからセットアウト位置をインポートすることもできます。セットアウト位置をキー入力したりインポートしたりするには、設定位置を追加するにはを参照してください。
Trimble Accessトンネルを使用した位置のセットアウトとは、設計した位置を杭打ちし、トンネル表面上のセットアウト位置を物理的にマーキングし、穴を開けてボルトやパイプを取り付ける各ポイントの正しい位置に導くプロセスを指します。定義済みの位置のセットアウトを参照してください。

サポートされる設定位置の種類は下記の通りです:
- 終了面発破孔
- 次の方法を使用したボルト穴。
- 放射状
- 水平
- 鉛直
- 複数放射
- パイプ
下図をご参照ください:
正
発破孔
2
放射状
3
水平
4
鉛直
5
複数放射
6
線形
7
オフセットの中心
8
間隔
9
パイプ

発破孔の位置を設定するには、下記の図を参照してください。
正
発破孔位置
2
設計位置
3
設計表面
4
トンネル表面
5
トンネル線形

放射(複数放射を含む)、水平および鉛直方法により定義されたボルト穴の位置をセットアウトするには、下記の図を参照してください。
正
放射状と定義された位置のセット・アウト
2
水平と定義された位置のセット・アウト
3
垂直と定義された位置のセット・アウト
4
設計位置
5
設計表面
6
トンネル表面
7
放線上位置の中心

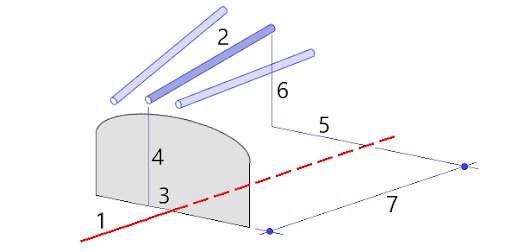

パイプ位置をセットアウトし、計画されたトンネル線形に沿って延びるパイプの円弧を設置して、作業エリアの屋根を補強します。典型的には、一連の規則的な間隔をあけて重なり合うパイプのアーチ( パイプ傘 または キャノピーチューブ)がトンネルの連続的な掘削を通して設置される。
正
線形
2
パイプ傘
3
水平オフセット(パイプ開始)
4
垂直オフセット(パイプ開始)
5
水平オフセット(パイプ終)
6
垂直オフセット(パイプ端)
7
線形に沿った2D距離。

複数放射設定ポイントはインポートできません。
「CSV」ファイルの必要形式は以下の通りです:
StartStation, EndStation, Type, HorzOffset, VertOffset, Code, Direction, Surface, ExtraHorzOffset, ExtraVertOffset, Length.
各開始方法のフォーマットの例は下記の通りです:
セットアウト位置 | 方法 | 値 | 例 |
---|---|---|---|
終了面発破孔 |
発破孔 |
StartStation, EndStation, Type, HorzOffset, VertOffset, Code |
40,60,Blasthole,0.5,‑0.5,Blast hole |
放射ボルト孔 |
放射状 |
StartStation, EndStation, Type, HorzOffset, VertOffset, Code, Direction, Surface, HorzCenter, VertCenter |
0,40,Radial,‑3.2,2.2,Bolt hole,,S2,1.05,0.275 |
水平ボルト孔 |
水平 |
StartStation, EndStation, Type, HorzOffset, VertOffset, Code, Direction, Surface |
0,20,Horizontal,,3.1,Bolt hole,Right,S2 |
鉛直ボルト孔 |
鉛直 |
StartStation, EndStation, Type, HorzOffset, VertOffset, Code, Direction, Surface |
0,,Vertical,3.2,,Bolt hole,Up,S2 |
パイプ | パイプ |
StartStation, EndStation, Type, HorzOffset, VertOffset, Code, EndHorzOffset, EndVertOffset, PipeLength |
0,,Pipe,‑1.0,2.5,Pipe,-1.1,2.6,5.0 |
- 表面名、コード、水平オフセット、および鉛直オフセットは任意です。
- 表面名が指定されていない場合や、指定のステーション範囲に表面名が適用できない場合は、そのステーション範囲にテキした最初のテンプレート表面が使用されます。
- 方法の値には、次のうちのいずれかを使用します: 発破孔、水平、鉛直、放射、パイプ。
- 方向の値には、次のうちのいずれかを使用します: 上、下、左、右、または空欄(放射オフセット、発破孔、またはパイプの場合)。
