측설 편차 확인

제작 환경에서는 사용자 좌표계 및 편차 확인 워크플로우를 사용하여 요소의 위치를 측정하고, 측량기가 아닌 사용자 좌표계(UCS)를 기준으로 실시간 델타를 받습니다. 이 반복 프로세스를 통해 영구 용접 전에 무거운 부품을 정밀하게 조정할 수 있습니다.

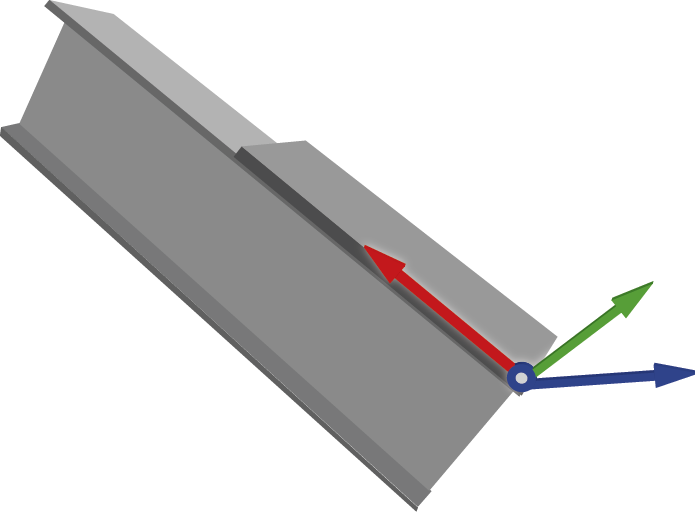

아래 이미지는 빔에서 용접을 할 때 정확성을 돕기 위해 UCS를 배치하는 실제 사례를 보여줍니다. UCS는 사용자 지정 원점 역할을 하는 임시 이동식 그리드를 활성화합니다. 특정 개체를 기준으로 원점과 축을 정의함으로써 보고된 모든 편차는 그 개체의 방향과 직접적으로 관련이 있습니다. 아래 이미지는 빔에서 용접을 할 때 정확성을 돕기 위해 UCS를 배치하는 사례를 보여줍니다.

참조 – 측설 편차 확인 및 사용자 좌표계 기능은 개체 지향적 셋업 소프트웨어 옵션에서 사용할 수 있습니다. 라이센스를 구입하려면 Trimble 판매처에 문의하십시오.

  1. 을 누르고 측설 / 편차 확인을 선택합니다.

  2. UCS 설정 소프트키를 누릅니다.

  3. 사용자 좌표계를 정의하기 위한 방법을 선택합니다.

    • 포인트: 원점: 원점, X축의 점, 수평축의 점을 선택합니다.

    • 선: X축을 따라 선이나 가장자리를 선택하고 Y축을 따라 선이나 가장자리를 선택합니다.

    • 수동: 좌표를 입력하여 원점 및 회전 값을 편집합니다. 이전 UCS가 있는 경우에는 마지막으로 저장된 UCS가 표시됩니다. 그렇지 않으면 축은 모델 중앙에 나타납니다.

    • 로드: 이전에 저장한 UCS를 선택합니다.

  4. 사용자 좌표계의 이름을 입력합니다.

  5. 사용자 좌표계의 방향을 정의합니다.

    • 포인트 방식:

      • 원점을 선택합니다.

      • X축의 포인트를 선택합니다.

      • 수평축의 포인트를 선택합니다.

    • 선 방식:

      • X축을 따라 선/가장자리를 선택합니다.

      • Y축을 따라 선/가장자리를 선택합니다.

    • 수동 방법:

      • 작업에서 이전 사용자 좌표계를 생성한 경우, 수동 방법을 선택하면 마지막으로 저장된 UCS가 표시되며 원점과 회전 값을 편집할 수 있습니다.

      • 이전 UCS가 생성되지 않은 경우 축은 모델 중앙에 표시됩니다.

    • 최근에 저장한 UCS를 불러오거나 이전에 저장한 UCS를 드롭다운 목록에서 선택합니다.

  6. 각 축의 원점 좌표 및 회전 정보를 포함해 사용자 좌표계 결과값을 검토합니다.

    • 이러한 값을 변경하려면 입력란에 있는 숫자를 수동으로 변경합니다.

    • 방향을 반전하려면 반전 소프트키를 눌러 Z축을 180° 회전합니다.

  7. 수용을 눌러 사용자 좌표계를 설정하고 저장합니다.

  1. 다음 중 하나를 사용하여 개체에서 측정할 포인트를 선택합니다.

    • 맵 선택

    • 목록

    • 와일드카드 검색

    • 키입력

    • 찾기

  2. 측정법을 선택합니다.

    팁 – 레이저(DR)와 프리즘 간에 변경하려면 상태 표시줄에서 아이콘을 눌러 측량기 기능 화면을 확인한 뒤 타겟 버튼을 눌러 활성 프리즘 유형 간에 전환하거나 타겟 DR을 선택합니다. 그러면 측량기가 자동으로 포인트 위치를 가리키고 타겟이나 레이저를 추적합니다.

  3. 편차를 검토합니다. 편차 확인 워크플로우에서는 정의된 사용자 좌표계(DX, DY, DZ)의 관점에서 측정 구성요소와 설계 간의 차이가 표시됩니다.

  4. 소프트키를 사용하여 포인트를 관리합니다.

    • 포인트를 추가하려면 + 포인트 소프트키를 누릅니다.

    • 포인트를 수정하려면 편집을 누릅니다.

    • 목록에서 포인트를 제거하려면 삭제를 누릅니다.

    • 목록에 있는 다른 포인트를 확인하기 위해서는 그것을 선택하면 측량기가 자동으로 해당 위치를 가리킵니다.

  5. 저장을 눌러 그 사용자 좌표계에 대한 편차 검사 결과를 저장합니다.
