이중 프리즘 옵셋으로 측정하기

이 측정 방식은 광파 측량에서 연직 위치의 폴으로써 직접 관측할 수 없는 포인트의 좌표 설정 시에 씁니다.

노드 옵셋이 있는 틸트형 프리즘을 사용하면 폴 틸트 방향에 상관 없이 정확한 결과를 얻을 수 있습니다. 틸트해서는 안되는 프리즘(Trimble VX/S Series 360° 프리즘 등)은 프리즘 광학 중심점과 폴 중심선간의 차이에 대해 수직각과 사거리를 보정하지 않습니다.

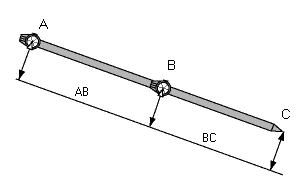

  1. 다음 그림에서 보는 바와 같이 폴에 두 프리즘(A와 B)을 서로 간격을 띄워 놓습니다.거리 BC는 알고 있는 거리입니다.

  2. 을 누르고 측정을 선택한 뒤 하여 스테이션 설정을 수행합니다.스테이션 설정 참조
  3. 을 누르고 측정 / Topo 측정을 선택합니다.
  4. 포인트명, 그리고 필요하면 코드도 입력합니다.
  5. 방법 확인란에서 이중 프리즘 옵셋을 선택합니다.

  6. 필요한 대로 확인란을 입력합니다.

    적합한 '허용범위 AB'를 입력하면 두 프리즘 간 키입력 거리 AB와 측정거리 AB 사이에 차이가 있을 경우 경고가 나옵니다.허용범위 초과는 입력 거리 AB가 부정확하다는 것을 나타내거나, 프리즘 A 측정과 프리즘 B 측정 사이에 폴 움직임이 있었다는 것을 나타낼 수 있습니다.

  7. '측정'을 누릅니다. 두 번 측정을 합니다.

    소프트웨어는 가려진 위치(C)를 계산하여 이를 원시 HA VA SD 관측치로서 저장합니다.

    모든 원시 관측치는 작업 파일에 저장되고 내보내기에 사용할 수 있습니다.
