Een positie ten opzichte van een secundaire weg uitzetten

De optie Selecteer secundaire weg biedt de mogelijkheid uitzetgegevens van een secundaire weg te refereren aan een positie die wordt uitgezet op een primaire (huidige) weg. Deze optie is met name praktisch wanneer u de middenberm van een weg met gescheiden rijbanen gaat uitzetten. Er kan één piket worden geplaatst met de uitzetgegevens voor zowel de linker- als de rechterrand van de middenberm.

1. Tik op en selecteer Uitzetten.
2. Tik op Wegen uitzetten.

3. Selecteer het GENIO bestand. Druk op Vlgnd.

4. Selecteer de primaire weg. Druk op Vlgnd.

5. Typ een waarde in het veld Antenne/Prisma hoogte. Druk op Vlgnd.

   De primaire weg verschijnt.

6. Selecteer de op de primaire weg uit te zetten positie. De positie moet op een 3D string zijn.

7. In het menu ingedrukt‑houden tikt u op Selecteer secundaire weg.

   In de plattegrond weergave verschijnt de secundaire weg.

   Mogelijk moet u stap 6 herhalen nadat u de secundaire weg hebt geselecteerd.

   Om een secundaire weg te deselecteren, selecteert u eerst een positie op een 3D string, daarna selecteert u in het menu ingedrukt‑houden Selecteer secundaire weg en vervolgens tikt u op Geen.

8. De uit te zetten positie op de secundaire weg selecteren:

   1. Houd op de plattegrond of dwarsprofiel weergave ingedrukt en selecteer Secundair dwarsprofiel bekijken.

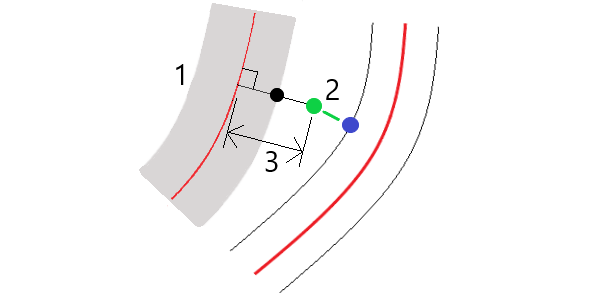

      De berekende station waarde op de secundaire weg (1) van de geselecteerde positie op de primaire weg (2), tezamen met de berekende offset (3) van de geselecteerde positie naar de secundaire weg worden boven aan het scherm weergegeven:



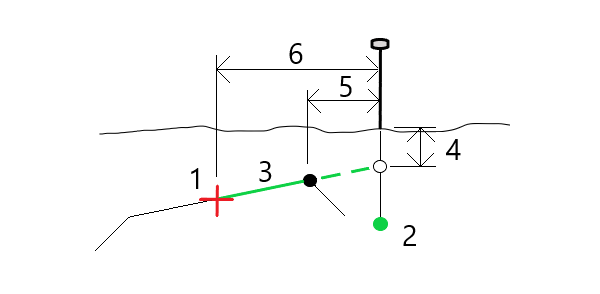

   2. Het dwarsprofiel van de secundaire weg (1) op het berekende station wordt getoond, tezamen met de positie geselecteerd om uit te zetten op de primaire weg (2). Tik op de lijn (3) voorafgaand aan de positie die u wilt uitzetten op de secundaire weg:



      Uitzetgegevens voor de secundaire weg zoals getoond in het scherm Bevestig uitzet delta's zijn o.a. V.Afst. tot weg (4) Horizontale constructie offset (berekend) (5) en Afstand tot alignement (6).

9. Druk op Accept.
10. Druk op Start. Gebruik de plattegrond of dwarsprofiel weergave om naar het punt te navigeren.

11. Als het punt binnen tolerantie is, meet u het punt en noteert u de delta's voor de primaire en secundaire weg op het piket.
